煤矿微型TBM及其掘进瓦斯治理巷道工程实践

基金项目:

国家科技重大专项资助项目(2016ZX05068);国家自然科学基金资助项目(51804006);安徽省自然科学基金面上资助项目(2208085ME118)

详细信息
    作者简介:

    唐彬: (1987—),男,安徽淮南人,副教授,硕士生导师,博士。E-mail:tangbin0554@163.com

  • 中图分类号: TD263

Coal mine micro TBM and its applications on excavation of coal seam gases drainage roadways

Funds:

National Science and Technology Major Project (2016ZX05068); National Natural Science Foundation of China (51804006); Natural Science Foundation of Anhui Province (2208085ME118)

  • 摘要:

    全断面掘进机(TBM)已在煤矿深井岩巷掘进中得到成功应用,其施工安全性好、掘进速度快,可安全高效地施工煤矿瓦斯、水害治理巷道,缓解了煤矿采掘接替失调的问题。为提高TBM在深井煤矿中使用的灵活性,扩大TBM在煤矿深井岩巷掘进中的应用范围,提出了煤矿微型TBM设计原则和技术指标,包括煤矿微型TBM在整机及部件尺寸重量、设备防爆和地层适应性等方面需满足的要求及解决方案。确定了煤矿微型TBM结构型式和主要参数,研发了煤矿微型TBM。系统论证了煤矿微型TBM设备及施工工艺研发中的技术难点与解决方案。针对煤矿微型TBM掘进瓦斯治理巷道工程地质条件,开展不同支护工况下煤矿微型TBM掘进巷道围岩稳定性数值分析。根据数值分析结果,综合考虑支护效果与支护效率,优选巷道支护方案,并开展巷道围岩变形与锚杆轴力现场监测。监测结果表明,巷道掘进后20天内,围岩变形和锚杆轴力增速较快;65天以后,围岩变形趋于停止,锚杆轴力也停止增长。巷道正顶处锚杆轴力略大于肩窝和帮部,巷道围岩整体稳定性较好,所选锚网支护形式可有效控制围岩收敛变形。采用煤矿微型TBM施工煤矿瓦斯治理巷道,锚杆支护施工效率能够理想地匹配煤矿微型TBM的掘进速度,巷道平均月进尺300 m, 实现单班最高进尺15 m,圆班最高进尺41.6 m,相比钻爆法掘进效率提高了3~6倍。

    Abstract:

    TBMs had been successfully applied in the excavation of deep-buried roadways in coal mines due to its good construction safety and fast tunneling speed. TBMs are able to safely and efficiently excavated roadways for gas and water hazard controlling in coal mines, and alleviates the problem of misalignment in coal mine excavation. In order to improve the flexibility of TBMs used in deep-buried coal mines and expand the application range of TBMs in deep coal mine roadway excavation, the design principles and technical indicators of coal mine miniature TBMs are proposed, including the size and weight of the whole machine and components, the explosion-proof, formation adaptability, and solutions that need to be met of coal mine micro TBMs. The configurations and main parameters of the coal mine micro TBM were determined, and the coal mine micro TBM was designed and manufactured. The technical difficulties and solutions in the research as well as development of coal mine micro-TBM and construction technology are systematically demonstrated. According to the engineering geological conditions of gas drainage roadway in coal mine micro-TBM tunneling, numerical analysis of surrounding rock stability of micro TBM exvated coal mine roadway under different support conditions is carried out. Based on the numerical analysis results, comprehensively considering the support effect and support efficiency, the roadway support scheme is optimized, and the in-situ monitoring of the deformation of the roadway surrounding rock and the axial force of the rokbolts are implemented. The monitoring results show that, within 20 days after the roadway excavation, the deformation of the surrounding rock and the axial force of the rockbolt increase rapidly. About 65 days after the excavation, the deformation of the surrounding rock tends to stop, and the axial forces of the rockbolts also stopped increasing. The axial forces of the rockbolts which are installed on the roadway roof are slightly larger than those of installed on the shoulder and sides. The overall stability of the surrounding rock of the roadway is good, which can meet the requirements of subsequent gas control projects. Excavating coal mine gas drainage roadways by using micro TBMs, the efficiency of roadway supporting meets the requirements of penetration rates of micro TBM. The average heading speed reached up to 300 m/mth, the highest heading speed are 15 m/shift and 41.6 m/d. the heading speed of micro TBM 3~6 times of drilling and blasting.

  • 根据煤矿事故统计分析,矿井瓦斯突出事故仍是我国煤矿主要事故,现阶段瓦斯灾害防治所面临的局势依然十分严峻[1]。现行的煤矿的防突措施主要有开采保护层[2]、大面积预抽煤层瓦斯[3]、煤层注水[4]、水力压裂[5]和预裂爆破[6-7]等。预裂爆破由于其工艺简单,成本较低的优点被广泛应用于高瓦斯低透气性煤层的增透工作中[7]。然而常规的爆破方式产生的裂纹扩展无序且能量大多损耗在粉碎区,影响了增透效果。聚能爆破作为一种可以定向控制裂纹发展的技术[8],被广泛应用于低透煤层爆破增透实践。

    众多学者对聚能爆破的理论研究和现场实践开展了大量的研究。理论研究方面,罗勇[9]根据爆炸力学和岩石断裂力学理论,研究了岩石中聚能药包定向断裂控制爆破的裂纹萌生和扩展机理,并进行了试验验证。郭德勇等[10]研究了爆破参数和装药结构对煤层聚能爆破致裂的影响,发现偏心不耦合装药结构对爆破孔上方煤层影响小于对下方煤层影响,爆破孔上方爆破裂隙范围小于下方爆破裂隙范围.刘健等[11]通过在实验室开展聚能爆破相似模拟试验,研究了聚能方向和非聚能方向的裂缝特征、应力变化规律。PAN[12]研究了普通爆破和聚能爆破对含夹矸煤层的损伤特征,发现聚能爆破能较普通爆破能在夹矸中产生长而宽的定向主裂纹。高魁等[13]分析了聚能爆破产生的应力波在逆断层构造带的传播规律,得到爆破振动的累积损伤使煤岩交界面的破坏最为严重,加大了煤岩体的损伤程度和破坏范围,为瓦斯动力灾害的发生提供弱面的结论。SONG等[14]利用数值模拟研究装药不耦合系数对聚能爆破的影响,并进行了试验。结果表明,当不耦合系数处于1.67~2时,有效提高了煤层渗透率。现场实践方面,郭德勇等[15]将聚能爆破和控制孔相结合并在平煤股份十矿己组煤层进行试验。结果证明控制孔能有效提高增透效果,前、后期钻孔内平均瓦斯体积分数增幅分别是无控制孔一侧平均瓦斯体积分数增幅的1.78和2.48倍。宋彦琦等[16]在平顶山开展了煤层多孔聚能爆破现场试验,结果表明多孔聚能爆破能有效提高煤体致裂程度,同时确定了多孔聚能爆破最佳相邻炮孔间距。穆朝民等[17]在潘三矿进行定向聚能爆破后对瓦斯抽采数据进行了对比,最大抽采量为原始抽采量的470倍,有效抽采半径可达7 m。以上成果一定程度推动了聚能爆破的研究进程。然而,目前的研究多集中于聚能爆破的断裂机理和现场工程应用,对影响聚能爆破效果的关键因素,特别是聚能罩锥角的研究相对较少。

    因此,通过理论分析、相似模拟试验和数值模拟结合的方法,系统研究不同聚能罩锥角爆破对煤体爆生裂纹的扩展规律和应力演变情况。研究成果对高瓦斯低透煤层的聚能爆破增透有一定的参考价值。

    为研究聚能罩锥角对聚能射流速度的影响,考虑聚能罩为轴对称结构,因此建立二分之一聚能罩微元闭合模型,如图1所示。

    图  1  聚能罩微元闭合示意
    Figure  1.  Schematic of microelement closure of shaped charge hood

    OC为金属罩的初始位置,而α角为聚能罩顶角角度的一半。当爆轰波传播至金属罩的A点处时,A点开始运动,其被压垮的速度为v0,与聚能罩发现形成的压垮角为δ。当A点运动至轴线上的B点时,爆轰波传播至金属罩的C处,AC段的金属罩运动至BC的位置,BC与轴线OH的夹角为β。过C点作CF线垂直于AB连线.当爆轰波由A点传播至C点时,金属罩A点被压垮并以速度v0运动至OH上的B点,在此时间内E点运动至B点,假设其运动速度为v1。如果以碰撞点作为坐标系原点,则能够看作金属罩壁以相对速度v2向碰撞点运动,则根据正弦定理有:

    $$ \frac{v_0}{\sin \beta}=\frac{v_1}{\sin \left(90^{\circ}-\delta\right)}=\frac{v_2}{\sin \left[90^{\circ}-(\beta-\delta)\right]} $$ (1)

    化简得:

    $$ \left\{ \begin{gathered} {v_1} = \frac{{{v_0}\cos (\beta - \alpha - \delta )}}{{\sin \;\beta }} \\ {v_2} = \frac{{{v_0}\cos (\alpha + \delta )}}{{\sin \;\beta }} \\ \end{gathered} \right. $$ (2)

    聚能罩的压垮过程可以看作定常流体冲击刚性壁面的概况,在碰撞点较远处可以认为压力和密度近似相同。那么在静坐标中,聚能射流的速度为:

    $$ {v_{\text{j}}}{\text{ = }}{v_1} + {v_2} $$ (3)

    将式(3)代入式(2)中,可得:

    $$ {v_{\mathrm{j}}} = \frac{{{v_0}\cos \dfrac{\alpha }{2}}}{{\sin \dfrac{\beta }{2}}} $$ (4)

    潘泱波[18]认为在炸药瞬时爆轰条件下,罩壁平行的向轴线压合。此时可认为α=β,则有:

    $$ {v_{\mathrm{j}}} = {v_0}\cot \frac{\alpha }{2} $$ (5)

    由式(5)可以看出,随着聚能罩开口角度的减少,聚能射流的速度会增加。但随着聚能射流速度的增加,射流的质量会发生变化。聚能射流质量计算公式[19]为:

    $$ {{{m}}_{\mathrm{j}}} = {{m}}\;{\sin ^{\text{2}}}\left( {\frac{\alpha }{2}} \right) $$ (6)

    式中:m为聚能罩的质量。

    根据动能和动量计算公式,得到部分不同角度下动能和动量变化如图2所示。可以看出,随着聚能罩角度小于60°,产生的动能和动量都在不断减小。因此,决定本次试验最小聚能罩角度为60°。

    图  2  动能和动量随角度变化情况
    Figure  2.  Changes in kinetic energy and momentum with angle

    在不耦合装药的条件下。WU等[20]认为可将爆轰波在聚能方向上的传播简化为沿水平方向传播,那么当聚能方向产生的爆轰波传播到聚能罩,压垮聚能罩形成聚能射流的爆轰波分量为:

    $$ \left\{ \begin{gathered} P = 2{P_0}\cos\;\alpha \\ {P_0}{\text{ = }}\frac{{\text{1}}}{{{\text{2}}\left( {{{1 + k}}} \right)}}{\rho _0}{D^{\text{2}}} \\ \end{gathered} \right. $$ (7)

    式中:P0为初始爆轰压力,ρ0为炸药的密度,kg/m3P为聚能方向的爆轰压力,MPa;k为爆轰产物的各向同性指数,通常取3。

    在理想爆轰条件下,可近似满足二次流的情况[21]。聚能射流在未进入煤体前的衰减可简化为:

    $$ {P_1} = {\left( {\frac{{{R_0}}}{r}} \right)^{\gamma - 1}}P $$ (8)

    式中:R0为聚能装药的等效半径;r为炮孔半径;γ为一维流幂指数,对于柱状对称,γ取2。

    将式(7)代入式(6),可得聚能射流作用于炮孔处煤体的应力大小P1为:

    $$ {P_1} = \frac{{\lambda {R_0}\cos\; \alpha }}{{r(1 + k)}}{\rho _0}{D^2} $$ (9)

    式中:λ为压力放大系数。

    由式(8)可以看出,随着聚能罩开口角度的减小,聚能方向上作用于炮孔煤体附近的应力大小会增加。扩展过程中,裂隙尖端应力强度因子K1为:

    $$ {K_1} = {P_1}F\sqrt {\pi \left( {{{{r}}_{\text{b}}} + a} \right)} + {\sigma _\theta }\sqrt {\pi a} $$ (10)

    式中: F为应力强度因子修正系数;rb为炮孔半径;a为裂隙长度;${\sigma _\theta } $为径向应力。

    根据断裂力学理论,裂纹起裂扩展是由于岩石的断裂韧性小于裂隙尖端应力强度因子。因此,在聚能方向上满足爆破裂隙持续扩展的爆生气体压力为:

    $$ {P_1} \gt \frac{{{K_{{\mathrm{IC}}}} - {\sigma _\theta }\sqrt {\pi a} }}{{F\sqrt {\pi \left( {{{{r}}_{\text{b}}} + a} \right)} }} $$ (11)

    聚能射流侵彻出的导向切缝远大于粉碎区的其他细小裂纹,爆破后会引导大量的高压爆生气体进入,聚能方向上的爆生气体压力随之增大,即 P1值增大;根据能量守恒定律,非聚能方向上的爆生气体作用能力随之减弱。因此,聚能装药结构导致聚能方向上裂纹的演化能力提升的同时,削减了非聚能方向上裂纹的演化能力[22]

    试验采用课题组自主研制的爆破模拟试验系统,如图3图4所示。系统包括:300 mm×300 mm×300 mm气固耦合双向加载试验箱体、瓦斯模拟充气装置、高清影像拍摄设备、LK2109A/B型超动态应变仪数据采集装置和炸药引爆装置。气固耦合双向加载试验箱体建可实现两向加载及密封充气,能够模拟现场地应力作用以及煤体中含吸附瓦斯压力作用的功能。试验系统可从爆破后煤体宏观裂纹、内部损伤和应变数据等多角度对试验模型进行研究。

    图  3  聚能爆破煤体断裂力学模型
    Figure  3.  Fracture mechanical model of coal body for concentrated energy blasting
    图  4  试验系统示意
    Figure  4.  Schematic of test system

    试验原型选自淮南某矿C13-1煤层,C13-1 煤层厚度平均4.5 m,水平层理,以块状暗煤为主,夹亮、镜煤条带,属半暗−半亮型煤。原岩煤层及力学参数见表1

    表  1  原煤物理力学参数
    Table  1.  Physical and mechanical parameters of raw coal
    岩性 密度/(g·cm−3) 泊松比 弹性模量/GPa 抗压强度/MPa
    1.36 0.32 5.3 7.2
    下载: 导出CSV
    | 显示表格

    通过课题组进行的多组相似配比试验,确定了相似模拟试验的材料配比,见表2

    表  2  相似模拟材料配比参数
    Table  2.  Proportioning parameters of similar simulated materials
    岩性砂子水泥石膏煤粉
    1.90.10.81.652.1
    下载: 导出CSV
    | 显示表格

    利用电液伺服压力试验机对试样进行试样力学参数测定,得到试验材料的相关物理力学参数,见表3

    表  3  相似模拟试块力学参数
    Table  3.  Mechanical parameters of similar simulation test block
    岩性 密度/(g·cm−3) 泊松比 弹性模量/GPa 抗压强度/MPa
    煤层 1.62 0.32 5.15 1.06
    下载: 导出CSV
    | 显示表格

    根据Froude相似定律,试验需满足以下关系:

    $$ \left\{\begin{aligned}&{K}_{\sigma }={K}_{\rho } {K}_{\text{l}}\\& {K}_{\text{l}}=\frac{{{l}}_{{\mathrm{m}}}}{{{l}}_{{\mathrm{p}}}}\text{,}{K}_{\rho }=\frac{{\rho }_{{\mathrm{m}}}}{{\rho }_{{\mathrm{p}}}}\end{aligned}\right. $$ (12)

    式中:KσKρKl分别为应力,密度和长度的比例系数;m和p分别为相似模拟模型和原煤模型。

    经计算,试验模型与原煤的密度比为1.24,应力比为0.147。因此长度比可近似取0.1。在此条件下,300 mm的正方体试块可以模拟现场3000 mm的正方体煤块。

    试验共制作4组试块,4组试块爆破孔设置位置与应变砖埋设位置均相同 。爆破孔位于试块中心 ,直径为20 mm。1号、2号应变砖埋设于爆破孔正右侧50 mm和100 mm,3号应变砖埋设于爆破孔正上方50 mm。爆破过程中采用超动态应变仪对试块内应力变化情况进行监测。具体应力测点布置平面图如图5所示。

    图  5  模型及应力测点布置
    Figure  5.  Layout of model and stress measuring points

    将所需要的材料按照表2配比进行称重、搅拌后浇筑。浇筑过程中用PVC管预留爆破孔,同时按照测点位置在煤层中埋没应变砖。应变砖大小为20 mm×20 mm×20 mm的正方体,为保证应力波传播过程不受反射应力波影响,应变砖配比应和试块相同。试块养护7 d后拆模,将预埋的PVC管拔出后继续养护18 d。应变砖及试块制作过程如图6所示。

    图  6  应变砖及试块的制作
    Figure  6.  Fabrication of strain bricks and test blocks

    聚能药管使用直径为20 mm,内径为18 mm的PVC管制作而成,聚能药罩使用厚度为1 mm的紫铜制作,首先将紫铜带裁剪为合适大小的紫铜条,再使用工具将紫铜条沿中线弯曲到设置好的角度,将混合好的AB胶涂抹至紫铜条底部固定在PVC管内壁,放置12 h等待胶水定形。试验时在管内放置炸药通过雷管进行引爆。普通爆破和聚能爆破使用的PVC管材料大小均一致。制作好的药管如图7所示。

    图  7  聚能药管
    Figure  7.  Shaped charge tube

    将养护完成的试块从模具中取出移入试验箱体内。提前在制作好的聚能药管上标注出聚能方向,将聚能管放入爆破孔时必须将聚能方向与试块的水平方向保持一致。将雷管塞入聚能管后用炮泥进行封孔,起爆线由箱体前置的螺栓预留孔中穿出。从箱体后方将应变砖连接线与超动态应变仪进行连接,确认应变仪指示灯变绿后,完成接线工作。最后,拧上前后箱体的硅胶垫和钢挡板,用气瓶向箱体内冲入CO2气体,利用液压千斤顶加载。相似模拟试验现场及数据监测系统如图8所示。

    图  8  爆破试验系统和数据监测系统
    Figure  8.  Blasting test system and data monitoring system

    第一组试验采用不含聚能罩的普通爆破,爆破后试块正面和剖面损伤如图9a9b所示。可以看出,试块在爆炸冲击波的作用下形成了明显的粉碎区。粉碎区外的裂隙区在应力波和爆生气体的共同作用下在炮孔周边形成了多条无序裂纹,经测量竖直方向上产生的爆生主裂纹宽度约为5 mm,水平方向上的次裂纹较细,且在发育过程中发生偏折。拆开箱体时,出现了许多抛散的煤块,说明普通爆破时出现了过度粉碎的抛掷现象,不利于煤体稳定。炮孔发生了明显的扩孔现象,测量粉碎区半径约为18 mm,为爆破孔的1.8倍。将试块移出后沿炮孔水平方向的裂隙剖开,可以看到普通爆破后煤体的断面凹凸不平。

    图  9  相似模拟试验试块损伤
    Figure  9.  Damage of similar simulation test block

    第二组试验采用聚能罩角度为100°的聚能爆破,爆破后试块正面和剖面损伤如图9c9d所示。可以看出,爆破后沿着聚能方向出现了明显的导向裂纹,非聚能方向上煤体较为完整,没有出现明显裂纹,说明100°聚能罩具有一定的聚能效果。但右侧裂纹在60 mm处发生了分叉,分叉裂纹一条向上一条向下,夹角约为55°。沿裂纹剖开试块,试块剖面由于右侧裂纹的偏转形成了一块突起,炮孔旁有一定数量的碎煤,表明100°聚能罩形成的射流侵彻效果不太理想。

    第三组试验采用聚能罩角度为80°的聚能爆破,爆破后试块正面和剖面损伤如图9e9f所示。可以看出,爆破后聚能方向出现两条笔直裂纹,非聚能方向上煤体完整。经测量,聚能方向上粉碎区范围为35 mm,非聚能方向上粉碎区范围为26 mm。两条主裂隙的宽度约为5 mm。沿裂纹剖开试块,可以看到炮孔附近断面较为平整,远离炮孔后依旧有不平整的断面存在。80°聚能罩较100°聚能罩形成的裂纹和断面较优,但形成的聚能射流侵彻效果依旧有限。

    第四组试验采用聚能罩角度为60°的聚能爆破,爆破后试块正面损伤和剖面损伤如图9g9h所示。爆破后在聚能方向上,60°药型罩产生的裂纹宽度较大,经测量约为10 mm,为4组试验中裂纹宽度最大值。且非聚能方向上煤体完整无明显损伤。聚能方向粉碎区范围约为38 mm,非聚能方向粉碎区范围为23 mm。对比前三组试块,第四组试块的粉碎区在聚能方向范围更大;非聚能方向范围更小。观察试块剖面,可以看出试块剖面整体平整,说明60°聚能罩形成的聚能射流对试块侵彻效果最优,爆破效果最佳。

    根据超动态应变仪监测到应变砖的电压信号变化,反演计算后得到各测点的应力变化曲线,如图10所示。图中压应力为负,拉应力为正。

    图  10  不同测点应力变化曲线
    Figure  10.  Stress change curve of different measuring points

    图10a10b所示,随着测点距离的增加,测点所测应力峰值也在不断减小。其中,60°聚能爆破在1号和2号测点到达应力峰值的时间均最短。普通爆破和60°、80°和100°聚能爆破在1号测点的压应力峰值分别为−0.25、−0.39、−0.33 MPa和−0.28 MPa。在2号测点的压应力峰值分别为−0.23、−0.35、−0.29 MPa和−0.25 MPa。60°、80°和100°聚能爆破的在1号测点的应力峰值为普通爆破的1.56倍,1.32倍和1.12倍;在2号测点的应力峰值为普通爆破的1.52倍,1.26倍和1.08倍。在水平方向上,聚能爆破的应力峰值均大于普通爆破,表明聚能爆破能有效的将能量集中在聚能方向上。且随着聚能罩开口角度的减少,应力峰值也随之增大。

    图10c所示,普通爆破和60°、80°和100°聚能爆破在3号测点的压应力峰值分别为−0.25 MPa,−0.215 MPa,−0.225 MPa和−0.23 MPa。60°、80°和100°聚能爆破的在3号测点的应力峰值相较于普通爆破减少了14%,10%和8%。说明聚能爆破在增强聚能方向能量的同时,削减了非聚能方向上的能量。且随着聚能罩开口角度的减小,非聚能方向的能量越少。

    为了进一步研究药型罩角度对爆破应力波在煤体传播的影响规律,针对淮南矿区的C13-1煤层,使用ANSYS/LS-DYNA软件建立二分之一数值计算模型,如图11所示。模型尺寸为3000 mm×1500 mm×30 mm。爆破孔的直径为600 mm。聚能管外径240 mm,内径230 mm,聚能罩厚度10 mm。在模型四周设置无反射边界,消除边界尺寸带来的反射拉伸波影响。

    图  11  数值分析模型
    Figure  11.  Numerical analysis model

    用*MAT_JOHNSON_HOLMQUIST_COOK模型定义煤体材料,并添加*MAT_ADD_EROSION失效准则以描述爆破过程煤体材料的拉伸破坏。HJC模型是在Johnson-Cook模型基础上做了改进,将岩体的等效强度表示为压力、应变率和损伤的函数,并综合考虑了静水压力和损伤累积对岩体强度的影响,被广泛应用于岩石冲击过程中的大变形模拟计算。本文所取的煤体材料物理力学参数见表4

    表  4  煤体材料参数
    Table  4.  State equation parameters of coal material
    材料 ρ/(kg·m−3) E/GPa μ σbc/MPa Rm/MPa
    1.380 5.3 0.32 0.45 7.2
    下载: 导出CSV
    | 显示表格

    用*MAT_HIGH_EXPLOSIVE_BURN定义炸药材料,并采用 Jones–Wilkins–Lee (JWL) 状态方程对炸药爆炸对外做功及爆轰产物膨胀驱动过程进行描述[23]。JWL状态方程如下:

    $$ {P_{\text{e}}} = A\left( {1 - \frac{\omega }{{R_1^{}V}}} \right){{\text{e}}^{}} + B\left( {1 - \frac{\omega }{{R_2^{}V}}} \right){{\text{e}}^{}} + \frac{{\omega {E_0}}}{V} $$ (13)

    式中:P为爆轰压力,Pa;AB为炸药参数,Pa;R1R2ω为炸药特性参数,无量纲;E0为爆轰产物内能,J·m3V为初始相对体积,无量纲。炸药参数设置见表5

    表  5  炸药的材料参数及状态方程参数
    Table  5.  Material parameters and equation of state parameters of explosives
    ρ/(kg·m−3) D/(m·s−1) A/Pa B/Pa R1 R2 ω
    1200 3200 3.73×1011 3.74×109 4.15 0.9 0.35
    下载: 导出CSV
    | 显示表格

    用*MAT_PLASTIC_KINEMATIC定义PVC塑料和紫铜材料。该模型中利用Cowper-Symonds模型来考虑应变率的影响,还可以描述各向同性硬化和随动硬化塑性模型,适用于梁,壳和实体单元,计算效率较高。状态方程如下:

    $$ {\sigma _{\mathrm{y}}} = \left[ {1 + {{\left( {\frac{{\dot \varepsilon }}{C}} \right)}^{\frac{1}{p}}}} \right]\left( {{\sigma _0} + \beta {E_{\mathrm{p}}}\varepsilon _{{\mathrm{eff}}}^p} \right) $$ (14)

    式中:σy为屈服强度;σ0为初始屈服强度;$ \dot \varepsilon $为归一化塑性应变率;无量纲;Ep为塑性硬化模量;$ \varepsilon _{{\mathrm{eff}}}^p $为有效塑性应变;PC为与应变率有关的系数。PVC塑料和紫铜的具体参数见表6

    表  6  PVC和紫铜的材料参数及状态方程参数
    Table  6.  Material parameters and equation of state parameters of PVC and copper
    材料 ρ/(kg·m−3) E/GPa μ σy/MPa C P
    PVC 1.30 0.03 0.33 20 251 5.96
    紫铜 8.9 1.17 0.35 70 306 6.13
    下载: 导出CSV
    | 显示表格

    按聚能射流的形成、裂纹快速发育,稳态发育以及缓慢发育的4个阶段截取应力云图,如图12所示。可以看到由于聚能锥角的不同,形成的聚能射流形状和应力大小均不相同。对比图12a12e12i12o,60°聚能罩在该阶段形成的射流强度最高,40°聚能罩形成的射流成型不佳。在裂纹快速发育阶段,由于爆炸冲击波的压缩和拉伸作用,炮孔周围迅速粉碎形成粉碎区和裂隙区,在聚能射流的侵彻作用下,聚能方向裂隙的长度发育速度要快于非聚能方向,如图12c12g12k12q所示。应力云图中表现为在粉碎区形成的过程中,聚能方向上裂隙的长度大于粉碎区的半径。在稳态发育阶段,裂纹发展主要依靠应力波的传播,随着应力波的传播聚能方向和非聚能方向的裂隙都在发育。

    图  12  不同聚能角度损伤应力云图
    Figure  12.  Cloud chart of damage stress at different shaped energy angles

    由于在裂隙快速发育阶段裂纹发育主要受爆炸应力波和聚能射流的作用。对比图12a12e12i12o,其中,40°聚能罩产生的射流成型不佳,因此裂纹最先止裂且发育最短。由式(9)可知随着聚能角度的减小爆炸产生的应力波强度越大,煤体的动态抗拉强度是一定的,因此在剩下3组模拟中60°聚能罩形成的裂纹最长,100°聚能罩形成的裂纹最短。同时,对比图12c12g12k可以看出由于聚能效应,3组模拟聚能方向上应力大小均大于非聚能方向,而随着角度增加非聚能方向应力范围也随之增大,能量消耗在非聚能方向也是裂纹减少的原因。在缓慢发育阶段,应力波衰减到小于煤体的抗拉强度,此时裂隙发育由爆生气体和应力波共同作用,爆生气体压力会沿着已形成的裂纹传播对煤体进行拉张作用,使裂纹继续缓慢扩展。T =120 μs时,40°、60°、80°和100°药罩在聚能方向形成的裂纹总长度分别为200、900、780、和450 mm。60°聚能罩形成的裂纹总长度是40°聚能罩的4.5倍80°聚能罩的1.15倍,是100°聚能罩的2倍。

    1)理论分析表明:不同聚能角度的情况下产生的聚能射流速度和应力变化表明随着聚能角度的减少,聚能方向上聚能射流速度和侵彻煤体应力均增大。聚能方向的能量增加,非聚能方向能量减少。

    2)通过相似模拟试验进行普通爆破和聚能角度为60°、80°和100°的聚能爆破对比。结果表明聚能爆破能明显提高聚能方向的裂纹演化能力;随着聚能罩角度的减小,试块水平方向上的裂纹逐渐平直,且裂纹宽度也随之增加;60°聚能爆破到达应力峰值的时间最短且峰值最大,应力峰值为普通爆破、80°和100°聚能爆破的1.56、1.18、1.39倍,为最佳聚能角度。

    3)通过LS-DYNA软件对4种不同角度聚能爆破煤体的损伤情况进行了研究。结果表明,60°聚能罩形成的聚能射流能量最大、传播速度最快。聚能方向上产生的主裂隙最长,非聚能方向上的损伤最小。在高瓦斯低透煤层聚能爆破实践过程中,应根据实际工程合理选择聚能罩的开口角度,从而能有效提高爆破效率和煤层透气性,达到最佳的爆破效果。

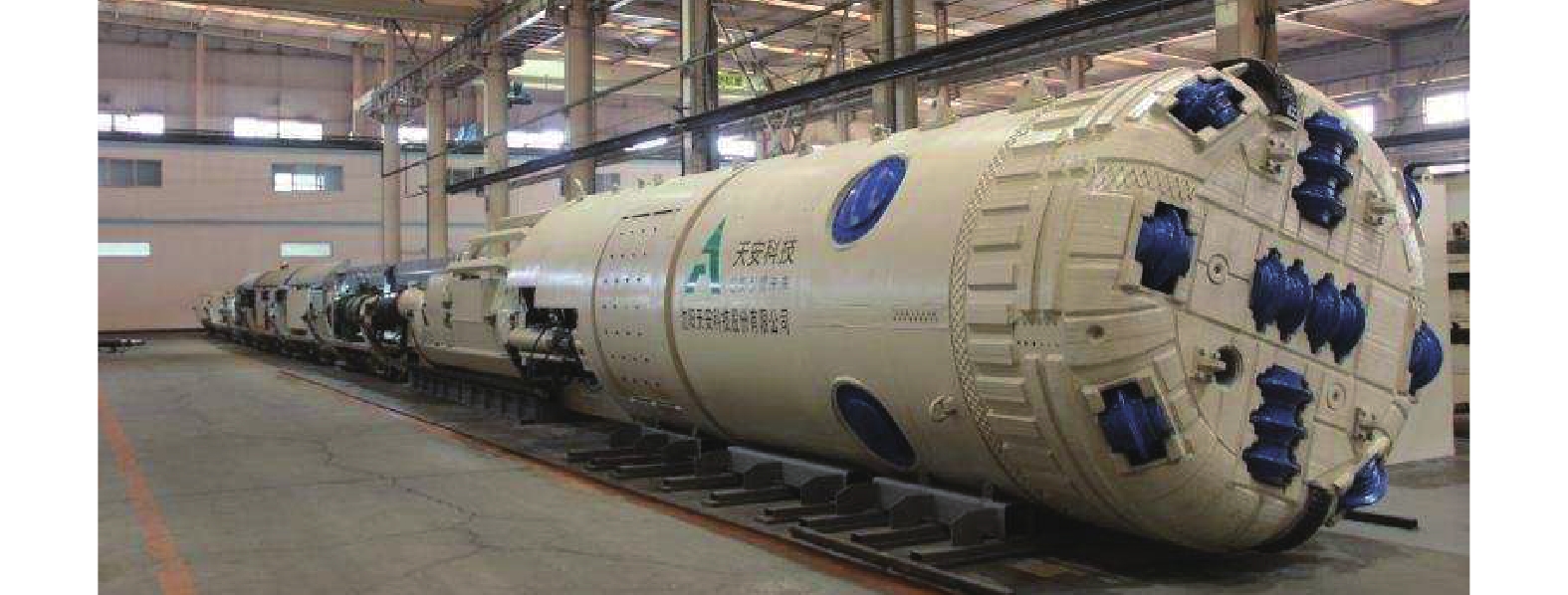

  • 图  1   EQS2530型煤矿微型TBM

    Figure  1.   Model EQS2530 coal mine micro TBM

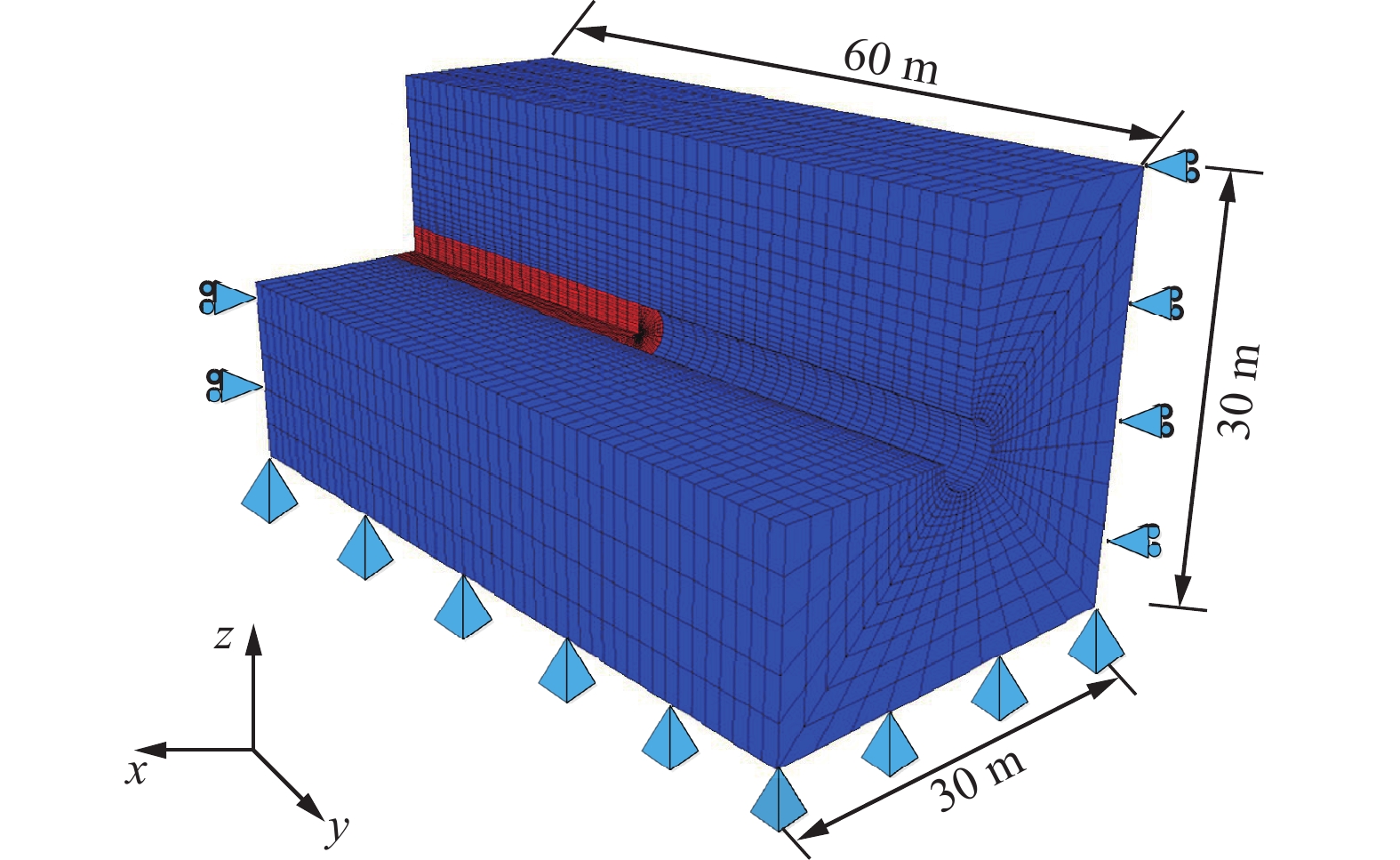

    图  2   巷道三维数值模型

    Figure  2.   3D model of the roadway

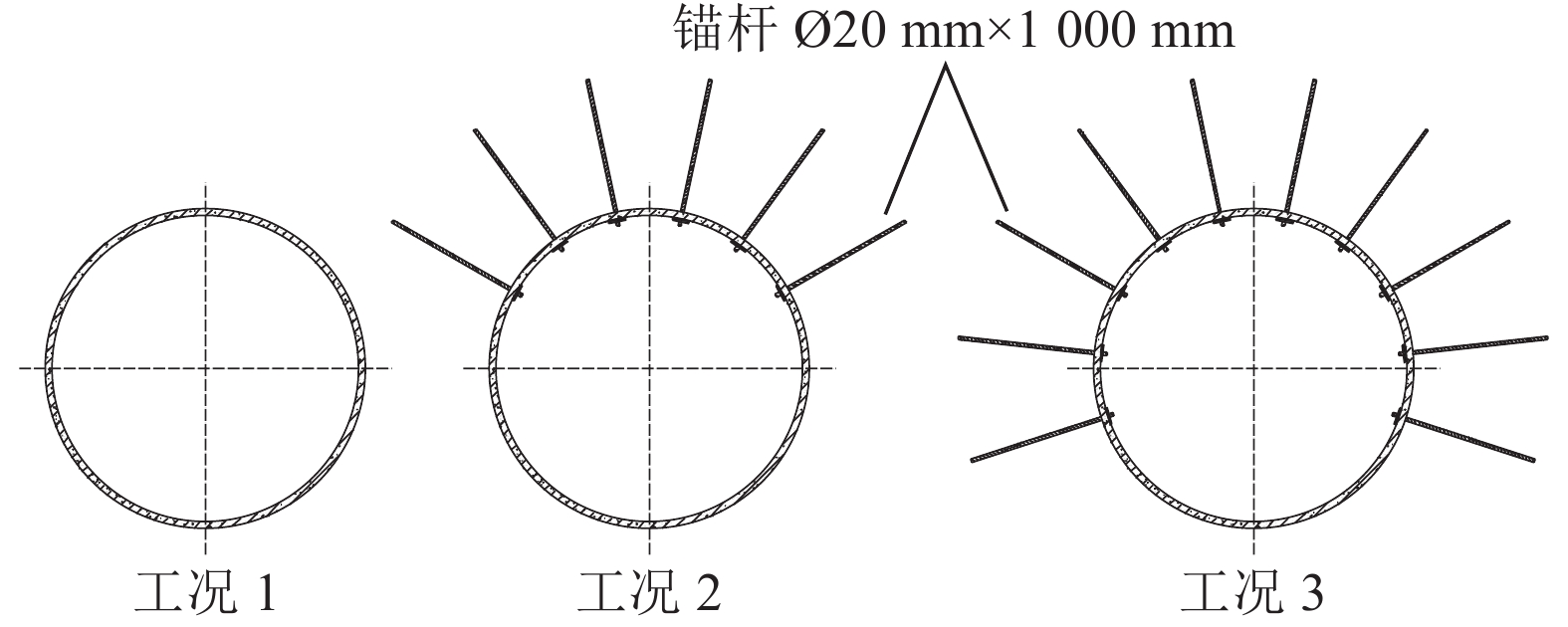

    图  3   支护工况示意

    Figure  3.   Support patterns

    图  4   巷道围岩变形数值模拟结果

    Figure  4.   Simulation results of the roadway deformation

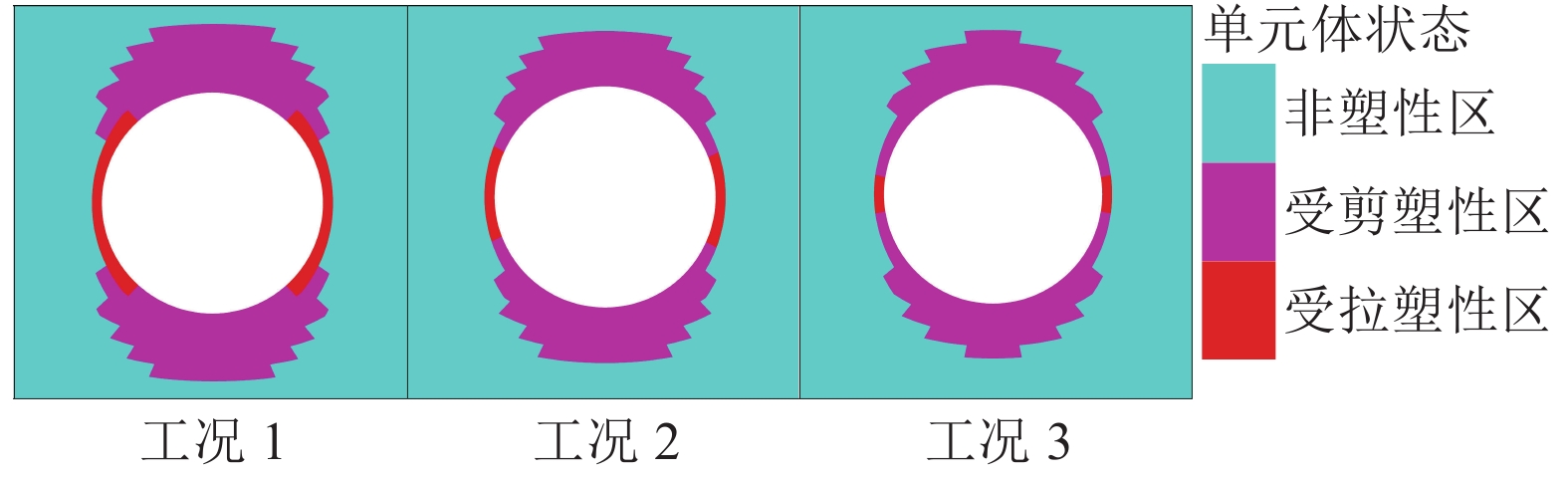

    图  5   不同支护工况下围岩塑性区分布

    Figure  5.   Plastic zone distribution under different support patterns

    图  6   测站布置

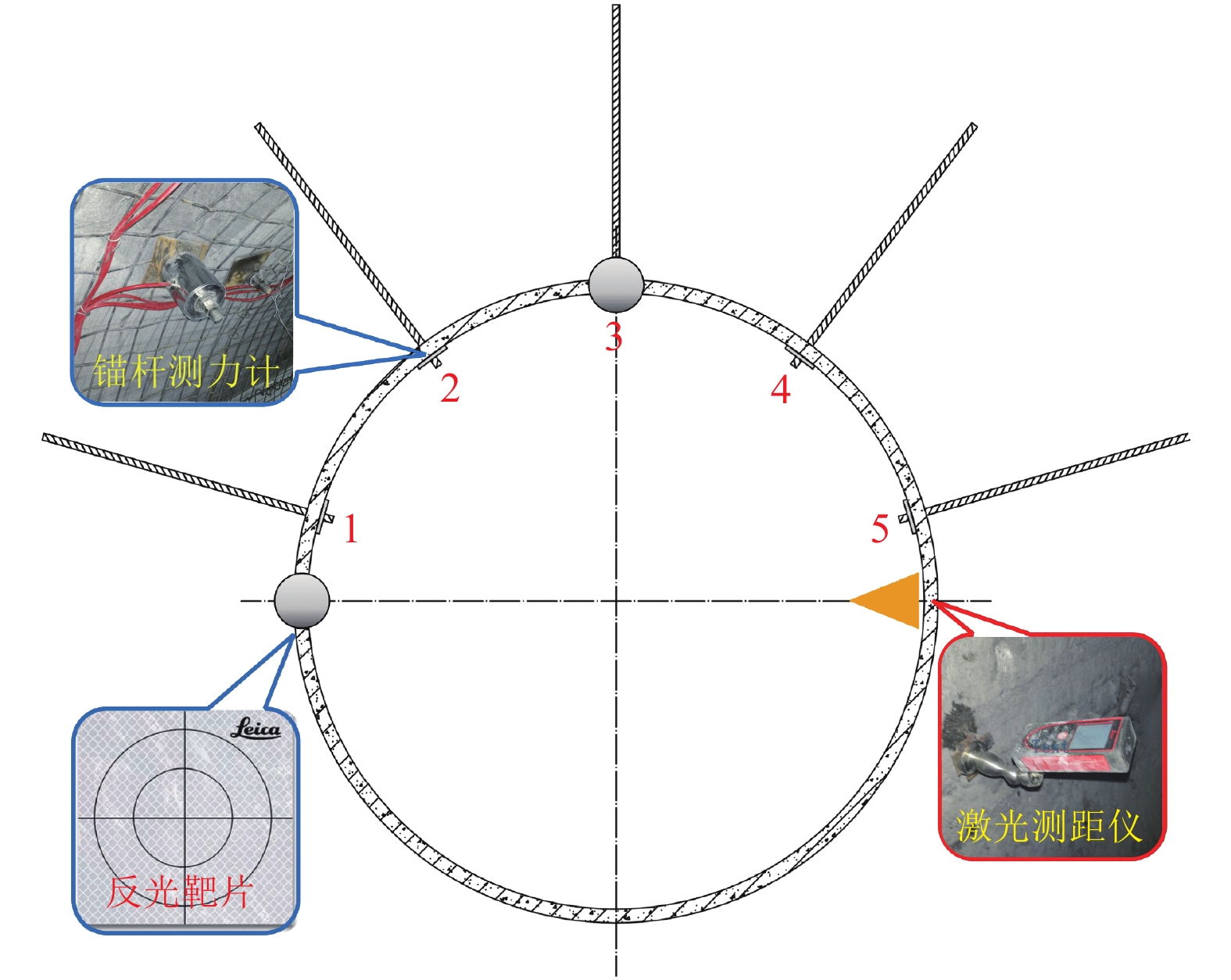

    Figure  6.   The layout of monitoring station

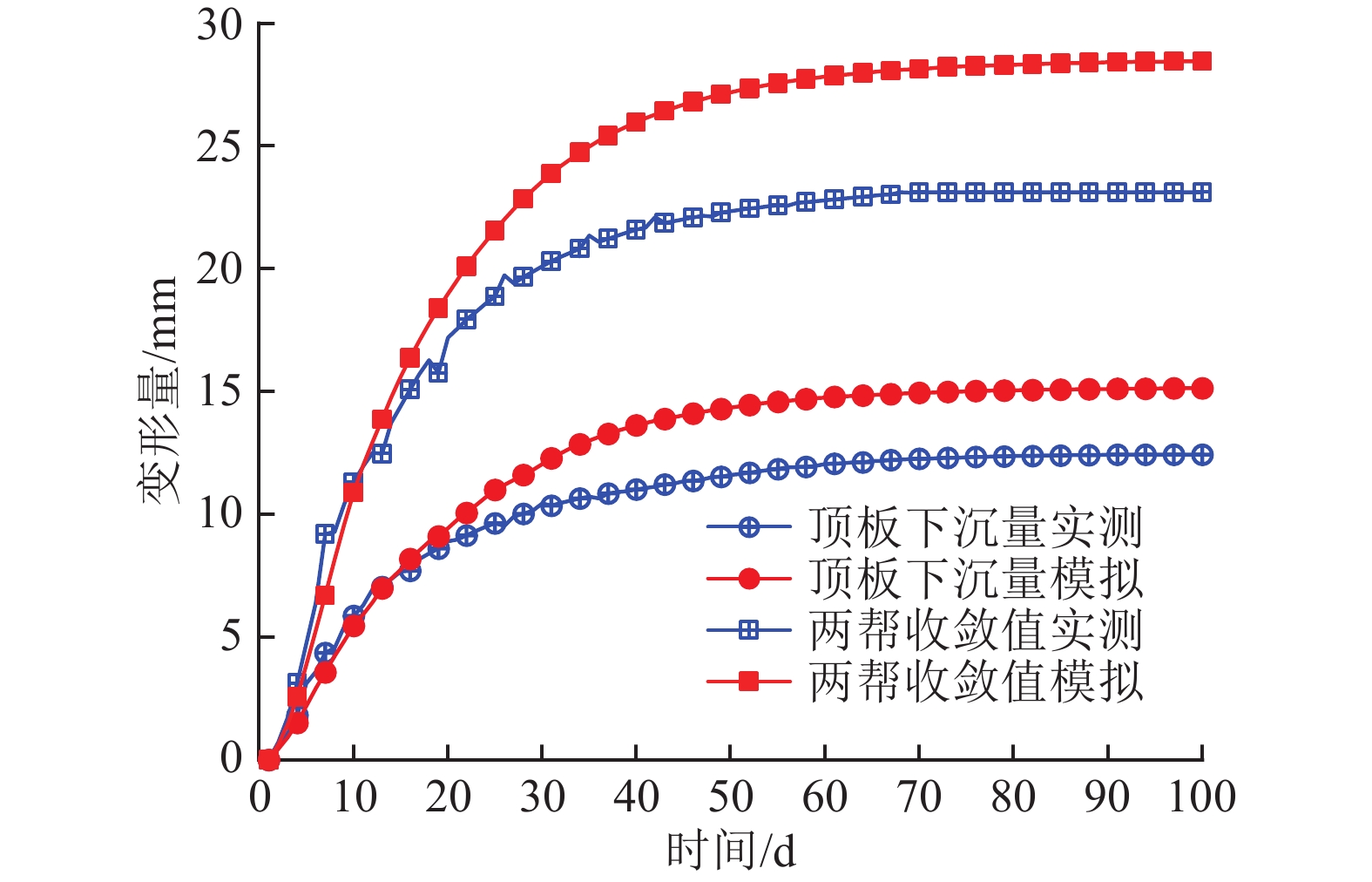

    图  7   巷道围岩蠕变模拟与实测对比

    Figure  7.   Comparasion between simulation and monitoring results of roadway surrounding rock creep deformation

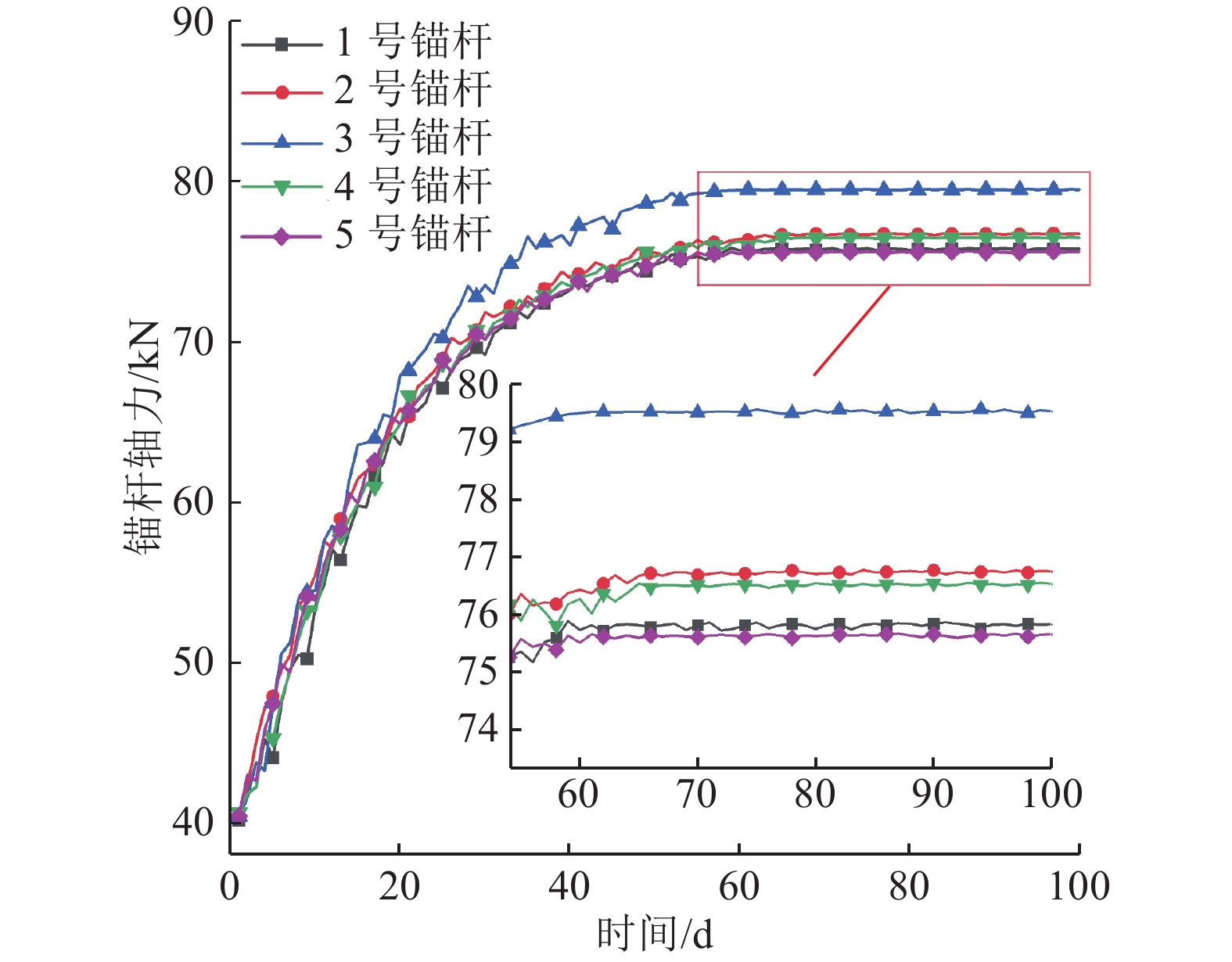

    图  8   锚杆轴力监测结果

    Figure  8.   Monitoring results of rockbolt axial forces

    表  1   煤矿微型TBM技术参数

    Table  1   Mechanical parameters of coal mine micro TBM

    参数取值
    开挖直径/m2.5
    掘进行程/m0.9
    额定推力/kN3 300
    最大推力/kN4 300
    最大掘进速度/(m•h−1)3.6
    最小转弯半径/m300
    最大部件尺寸/(m×m×m)2.5×2×2.5
    最重部件质量/kg19 000
    主机长度/m11.75
    主机质量/ kg70 000
    整机长度/m52
    整机质量/ kg105 000
    下载: 导出CSV

    表  2   围岩力学参数

    Table  2   Mechanical properties of surrounding rocks

    密度/(kg·m−3)体积模量/GPa剪切模量/GPa泊松比黏聚力/MPa内摩擦角/(°)抗压强度/MPa抗拉强度/MPa
    2 48020.2413.930.206.702163.941.9
    下载: 导出CSV

    表  3   CVISC蠕变模型参数

    Table  3   CVISC Creep model parameters

    参数K/GPaG1/GPaG2/GPaH1/(GPa•h)H2/(GPa•h)
    取值20.243.7150.7681.6362×1042.3883×102
    注:K为体积模量;G1为麦克斯韦弹性模量;G2为开尔文弹性模量;H1为麦克斯韦黏性系数;H2为开尔文黏性系数。
    下载: 导出CSV

    表  4   TBM掘进巷道围岩支护工况

    Table  4   Support patterns of TBM-excavated roadway

    工况锚杆规格锚杆数量
    工况1
    工况2ø20 mm×1 000 mm5@800 mm
    工况3ø20 mm×1 000 mm7@800 mm
    下载: 导出CSV

    表  5   锚杆轴力监测结果

    Table  5   Monitoring results of rockbolt axial forces

    锚杆编号1号2号3号4号5号
    轴力实测值/kN75.8376.7579.5376.5375.66
    轴力模拟值/kN77.2178.1981.2578.2077.22
    下载: 导出CSV
  • [1] 王梦恕. 中国盾构和掘进机隧道技术现状、存在的问题及发展思路[J]. 隧道建设,2014,34(3):179−187.

    WANG Mengshu. Tunneling by TBM/shield in China: state-of-art, problems and proposals[J]. Tunnel Construction,2014,34(3):179−187.

    [2] 刘泉声,黄 兴,时 凯,等. 煤矿超千米深部全断面岩石巷道掘进机的提出及关键岩石力学问题[J]. 煤炭学报,2012,37(12):2006−2013.

    LIU Quansheng,HUANG Xing,SHI Kai,et al. Utilization of full face roadway boring machine in coal mines deeper than 1 000 km and the key rock mechanics problems[J]. Journal of China Coal Society,2012,37(12):2006−2013.

    [3] 李琰庆,唐永志,唐 彬,等. 淮南矿区煤与瓦斯共采技术的创新与发展[J]. 煤矿安全,2020,51(8):77−81.

    LI Yanqing,TANG Yongzhi,TANG Bin,et al. Innovation and development of coal and gas co-mining technology in huainan mining area[J]. Safety in Coal Mines,2020,51(8):77−81.

    [4]

    TANG Bin,CHENG Hua,TANG Yongzhi,et al. Excavation damaged zone depths prediction for TBM-excavated roadways in deep collieries[J]. Environmental Earth Sciences,2018,77(5):1−14.

    [5]

    TANG Bin,CHENG Hua. Application of distributed optical fiber sensing technology in surrounding rock deformation control of tbm-excavated coal mine roadway[J]. Journal of Sensors,2018(4):1−10.

    [6] 程 桦,唐 彬,唐永志,等. 深井巷道全断面硬岩掘进机及其快速施工关键技术[J]. 煤炭学报,2020,45(9):3314−3324.

    CHENG Hua,TANG Bin,TANG Yongzhi,et al. Full face tunnel boring machine for deep-buried roadways and its key rapid excavation technologies[J]. Journal of China Coal Society,2020,45(9):3314−3324.

    [7]

    TANG Bin,YEBOAH Mathias,CHENG Hua,et al. Numerical study and field performance of rockbolt support schemes in TBM-excavated coal mine roadways: A case study[J]. Tunnelling and Underground Space Technology,2021,115(SC):1−15.

    [8]

    TANG Bin,CHENG Hua,TANG Yongzhi,et al. Experiences of gripper TBM application in shaft coal mine: a case study in Zhangji coal mine, China[J]. Tunnelling and Underground Space Technology,2018,81:660−668. doi: 10.1016/j.tust.2018.08.055

    [9]

    HUANG Xin,LIU Quansheng,SHI Kai,et al. Application and prospect of hard rock TBM for deep roadway construction in coal mines[J]. Tunnelling and Underground Space Technology,2018,73:105−126. doi: 10.1016/j.tust.2017.12.010

    [10] 刘泉声,黄 兴,刘建平,等. 深部复合地层围岩与TBM的相互作用及安全控制[J]. 煤炭学报,2015,40(6):1213−1224. doi: 10.13225/j.cnki.jccs.2014.3041

    LIU Quansheng,HUANG Xing,LIU Jianping,et al. Interaction and safety control between TBM and deep mixed ground[J]. Journal of China Coal Society,2015,40(6):1213−1224. doi: 10.13225/j.cnki.jccs.2014.3041

    [11] 刘泉声,刘 鹤,张鹏林,等. TBM卡机实时监测预警方法及其应用[J]. 岩石力学与工程学报,2019,38(S2):3354−3361.

    LIU Quansheng,LIU He,ZHANG Penglin,et al. Real-time monitoring and early warning approach of TBM jamming and its application[J]. Chinese Journal of Rock Mechanics and Engineering,2019,38(S2):3354−3361.

    [12] 王杜娟,贺 飞,王 勇,等. 煤矿岩巷全断面掘进机(TBM)及智能化关键技术[J]. 煤炭学报,2020,45(6):2031−2044.

    WANG Dujuan,HE Fei,WANG Yong,et al. Tunnel boring machine (TBM) in coal mine and its intelligent key technology[J]. Journal of China Coal Society,2020,45(6):2031−2044.

    [13] 童 碧, 陈建本, 孙 涛. 小型巷道全断面掘进机快速施工关键技术与应用[J/OL]. 煤炭科学技术: 1−12[2022-02-22]. DOI: 10.13199/j.cnki. cst.2021-0942.

    TONG Bi, CHEN Jianben, SUN Tao. Key Technology and Application of small-sized full-section boring machine for rapid construction[J/OL]. Coal Science and Technology : 1−12[2022-02-22]. DOI: 10.13199/j.cnki. cst.2021-0942.

    [14] 张洪伟,胡兆锋,程敬义,等. 深部高温矿井大断面岩巷TBM智能掘进技: 以“新矿1号”TBM为例[J]. 煤炭学报,2021,46(7):2174−2185.

    ZHANG Hongwei,HU Zhaofeng,CHENG Jingyi,et al. TBM techniques for intelligent excavating large-section rock roadway in the deep high-temperature coal mines: application of TBM in Xinkuang No. 1[J]. Journal of China Coal Society,2021,46(7):2174−2185.

    [15] 杨生华,芮 丰,蒋卫良,等. 煤矿全断面岩巷掘进机开发应用与发展[J]. 煤炭科学技术,2019,47(6):1−10. doi: 10.13199/j.cnki.cst.2019.06.001

    YANG Shenghua,RUI Feng,JIANG Weiliang,et al. Development and application of full-section rock tunneling boring machine in coal mine[J]. Coal Science and Technology,2019,47(6):1−10. doi: 10.13199/j.cnki.cst.2019.06.001

    [16]

    TANG Bin,CHENG Hua,TANG Yongzhi,et al. Supporting design optimization of tunnel boring machines-excavated coal mine roadways: a case study in Zhangji, China[J]. Processes,2020,8(1):1−18.

    [17]

    TANG Bin, CHENG Hua, TANG Yongzhi, et al. Application of a FBG-based instrumented rock bolt in a TBM-excavated coal mine roadway[J]. Journal of Sensors, 2018: 1-10.

    [18] 唐永志. 淮南矿区煤炭深部开采技术问题与对策[J]. 煤炭科学技术,2017,45(8):19−24.

    TANG Yongzhi. Technical problem and countermeasures to deep coal mining in Huainan Mining Area[J]. Coal Science and Technology,2017,45(8):19−24.

    [19] 黄志鸿,唐 彬,刘子默,等. 深井煤矿TBM组装硐室变形破坏机理及控制对策[J]. 煤矿安全,2022,53(2):104−111. doi: 10.13347/j.cnki.mkaq.2022.02.017

    HUANG Zhihong,TANG Bin,LIU Zimo,et al. Deformation and failure mechanism and controlling technology of tunnel boring machine installation chamber in deep-buried coal mines[J]. Safety in Coal Mines,2022,53(2):104−111. doi: 10.13347/j.cnki.mkaq.2022.02.017

    [20] 谢广祥,唐永志,王 磊. 高瓦斯煤层群“时间-空间-强度”协调开采技术[J]. 煤炭科学技术,2014,42(11):1−4.

    XIE Guangxiang,TANG Yongzhi,WANG Lei. Time-Space-Strength coordinative mining technology of high gassy seams group[J]. Coal Science and Technology,2014,42(11):1−4.

    [21] 代 迈,唐 彬,王 永,等. 煤矿节理地层TBM掘进巷道围岩损伤规律分析[J]. 煤矿安全,2021,52(2):194−200.

    DAI Mai,TANG Bin,WANG Yong,et al. Analysis of surrounding rock damage law of TBM tunneling roadway in coal mine jointed strata[J]. Safety in Coal Mines,2021,52(2):194−200.

  • 期刊类型引用(7)

    1. 高瑞,赵鸿杰,徐冰琪,于斌,姜泽. “射流+爆轰”微差复合爆破定向造缝机制及其全过程研究. 岩石力学与工程学报. 2025(01): 81-98 . 百度学术
    2. 傅师贵,刘泽功,常帅,杨帅,张健玉,乔国栋,张鑫. 深井高瓦斯低渗煤层深孔聚能爆破增透试验研究. 煤炭科学技术. 2025(05): 158-173 . 本站查看
    3. 刘泽功,乔国栋,刘健,高魁. 我国煤层爆破增透技术研究进展及展望. 煤炭学报. 2025(05): 2453-2476 . 百度学术
    4. 蔡静静,徐轩,陈占扬,杨军. 孔内空气间隔对有/无金属罩聚能装药定向侵彻效果的影响. 含能材料. 2024(07): 726-736 . 百度学术
    5. 王海川,王鹏,郭英飞. 留巷切顶聚能爆破空孔效应研究及应用. 煤炭与化工. 2024(07): 36-39 . 百度学术
    6. 杨帅,刘泽功,常帅,张健玉,傅师贵,乔国栋,张鑫. 地应力作用下聚能爆破煤体损伤特征试验研究. 采矿与安全工程学报. 2024(05): 1078-1090 . 百度学术
    7. 黄博. 对称双线型聚能管的优化设计及工程应用. 泰山学院学报. 2024(06): 116-123 . 百度学术

    其他类型引用(3)

图(8)  /  表(5)
计量
  • 文章访问数:  137
  • HTML全文浏览量:  21
  • PDF下载量:  54
  • 被引次数: 10
出版历程
  • 收稿日期:  2022-02-24
  • 网络出版日期:  2023-05-10
  • 刊出日期:  2023-05-31

目录

/

返回文章
返回
