Microscopical and macroscopic structural damage evolution of low-rank coal by supercritical CO2 pulsation treatment
-
摘要:
为了明晰超临界CO2脉动作用对低阶煤的作用效果及机理，采集新疆艾维尔沟矿深部低阶煤作为试验对象，通过自主搭建的超临界CO2脉动致裂试验系统开展试验研究，对脉动作用前后的煤样分别进行XRD、FTIR、低温液氮吸附试验、低场核磁共振及单轴压缩试验测定，量化分析超临界CO2脉动作用前后煤体的微观结构、孔隙结构及力学特性变化。结果表明：超临界CO2脉动作用后，煤中方解石和黏土矿物的质量分数增加，黏土矿物质量分数的变化主要受氨伊利石增加的影响，煤中各有机官能团峰值均呈现不同程度的降低，超临界CO2对有机物的萃取作用效果明显，脉动作用后煤体的微晶结构受到损伤，晶体层片间距增加了0.002 9 nm，煤体结构趋于松散；对比超临界CO2脉动作用前，作用后煤样XJ-A、XJ-B有效孔隙率分别提高了66.7%、128.6%，煤体内部孔隙连通性增强，脉动作用对微小孔及中孔的改造作用更明显；超临界CO2脉动作用后煤的力学特性显著劣化，单轴抗压强度和弹性模量分别降低54.73%和59.82%，声发射振铃计数和累积能量均大幅降低，振铃计数峰值降至作用前51%，煤样内部颗粒黏聚力降低，累积能量降低了62%。综上，超临界CO2脉动作用能够显著破坏低阶煤的微观－宏观结构，对深部低阶煤储层致裂增透、煤层气抽采具有重要意义。
Abstract:In order to clarify the effect and mechanism of supercritical CO2 pulsation on low-rank coal, deep low-rank coal from the Aiwiergou Mine in Xinjiang was collected as the experimental object. Experimental research was carried out through an independently built supercritical CO2 pulsation fracturing experimental system. Before and after the pulsation, the coal samples were respectively measured by XRD, FTIR, low-temperature liquid nitrogen adsorption test, low-field nuclear magnetic resonance, and uniaxial compression test. The changes in the microscopic structure, pore structure, and mechanical properties of the coal before and after the supercritical CO2 pulsation were quantitatively analyzed. The results show that after the supercritical CO2 pulsation, the mass fractions of calcite and clay minerals in the coal increase. The change in the mass fraction of clay minerals is mainly affected by the increase of ammoniated illite. The peak values of various organic functional groups in the coal show different degrees of decrease, indicating that the extraction effect of supercritical CO2 on organic matter is obvious. After the pulsation, the microcrystalline structure of the coal is damaged, the crystal lamellar spacing increases by 0.002 9 nm, and the coal structure tends to be loose. Compared with before the supercritical CO2 pulsation, the effective porosities of coal samples XJ-A and XJ-B increase by 66.7% and 128.6% respectively after the pulsation. The connectivity of pores inside the coal is enhanced, and the pulsation has a more obvious effect on the modification of micropores and mesopores. After the supercritical CO2 pulsation, the mechanical properties of the coal deteriorate significantly. The uniaxial compressive strength and elastic modulus decrease by 54.73% and 59.82% respectively. The acoustic emission ring-down count and cumulative energy are both greatly reduced. The peak value of the ring-down count drops to 51% of that before the pulsation, the cohesion of internal particles in the coal sample decreases, and the cumulative energy decreases by 62%. In conclusion, the supercritical CO2 pulsation can significantly damage the micro-macro structure of low-rank coal, which is of great significance for the fracturing and permeability enhancement of deep low-rank coal reservoirs and the extraction of coalbed methane.
-
Keywords:
- supercritical CO2 /
- pulsation cracking /
- coal microstructure /
- pore /
- mechanical properties
-
0. 引 言
煤炭作为电力供应的主要能源，全球范围内消耗量巨大[1]。随着煤炭资源的开发利用，浅部资源逐渐枯竭，开采深度不断增加，开采难度也随之增大。而瓦斯灾害作为深部煤矿开采中危险且破坏性强的主要难题，实际生产过程会通过瓦斯抽采作业进而有效避免瓦斯灾害的发生，煤层内部的孔隙结构及透气性决定了瓦斯抽采效果的优劣，通过压裂技术进行煤层增透进而有效提高瓦斯抽采的效果。近年来，在“碳达峰，碳中和”的大背景下，以地质封存的方式，将超临界CO2作为压裂介质注入到煤储层之中成为了研究的热点[2-4]，开采深度的增加为使用超临界CO2作为压裂介质提供了现实依据，在埋深超过800 m的储层，其温度和压力能够较好地维持超临界CO2相态（温度大于31.7 ℃，压力大于7.38 MPa）不发生变化。此外，我国低煤阶煤气层储量丰富，具有广阔的开发前景[5]，现有研究表明超临界CO2与低阶煤的反应更加剧烈[6]，改造效果更好，综上笔者选用新疆艾维尔沟矿深部低阶煤样开展试验研究。
目前已有学者开展了超临界CO2作用于煤体的试验研究：卢义玉等[7]通过真三轴超临界CO2和水力压裂对比试验，结果显示超临界CO2压裂页岩的起裂压力相比水力压裂低50.9%；国内外学者[8-10]通过注入、浸泡等手段将煤体与超临界CO2充分接触反应，结果显示该过程使煤体的孔隙结构得到明显发育，力学特性显著劣化；刘佳佳等[11]通过数据汇总分析，明确了超临界CO2对煤体增透的作用机理，包括驱替、萃取及溶蚀效应。另一方面，煤体结构会在循环载荷下发生疲劳损伤，李贤忠[12]通过理论分析、试验研究及现场试验相结合提出了高压脉动水力压裂增透的机理与技术，现场应用表明实施脉动水力压裂后，瓦斯抽采效果明显，煤层透气性大幅提高。综上，关于超临界CO2应用于煤层增透方面有了一定的研究，但是超临界CO2脉动作用对煤体的作用效果及机理尚不明晰，超临界CO2脉动致裂技术的应用仍缺乏试验及理论支撑。
超临界CO2侵入煤体后会发生复杂的物理化学反应，其中包括对煤体有机物的萃取作用、矿物成分的溶解作用及煤基质的溶胀变形等，这些变化导致煤体的微观－宏观结构产生不可逆的损伤；另一方面，区别于间歇性的射流脉冲作用，脉动致裂技术通过连续变化的作用压力促使煤体发生疲劳损伤，有利于煤体内部裂隙的发育和拓展[13-15]。超临界CO2脉动致裂技术综合上述2种作用效果进而达到破坏煤层原生结构、增大煤层气透气性的目的。笔者通过自主设计的超临界CO2脉动处理装置开展了超临界CO2脉动致裂试验，对脉动处理前后的煤样进行了XRD、FTIR、低温液氮吸附试验、低场核磁共振及单轴压缩试验研究，分析了超临界CO2脉动处理前后煤体的微观及宏观结构变化规律及内在联系，包括矿物组分、微晶结构、有机官能团、孔隙结构、抗压强度及声发射特征的变化，深入探究超临界CO2脉动作用对煤体结构的损伤效应及机理。研究成果为超临界CO2脉动致裂技术的应用提供了理论基础，对深部低阶煤储层的开发具有一定的指导意义。
1. 试 验
1.1 煤样制备

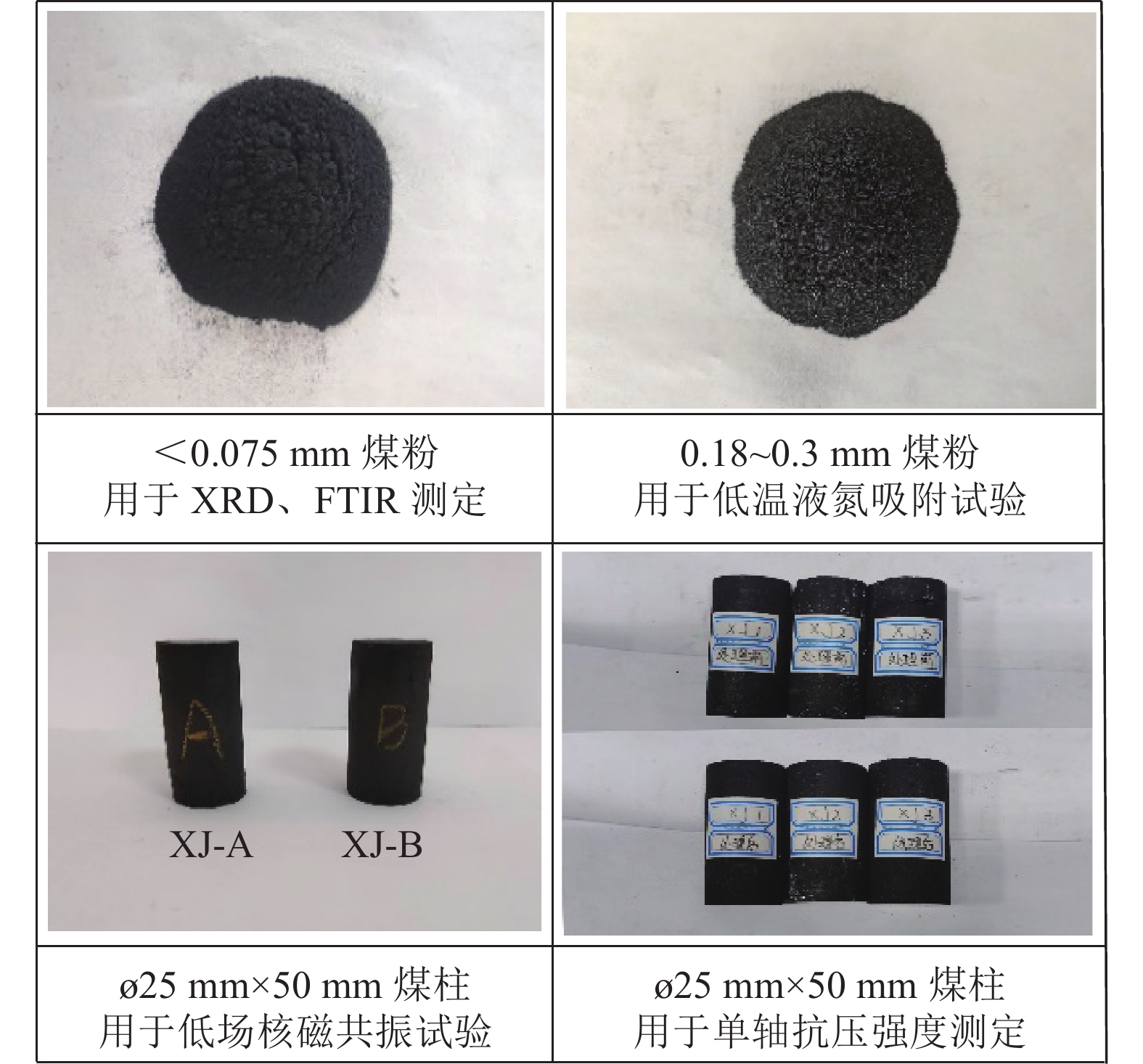

试验煤样取自新疆艾维尔沟1890煤矿（低阶煤），经SCQ-4A型自动切石机、SC-200型自动取心机以及打磨机将煤块加工制作成ϕ25 mm×50 mm的圆柱原煤煤样，同时制备足量的煤粉，如图1所示。
1.2 试验仪器
本次试验所用仪器主要为X射线全岩定量分析仪（XRD）、傅里叶红外光谱仪（FTIR）、全自动物理吸附仪（BET）、Meso MR23-060H-I型低场核磁共振仪、煤样单轴抗压强度测试平台及超临界CO2脉动处理装置。

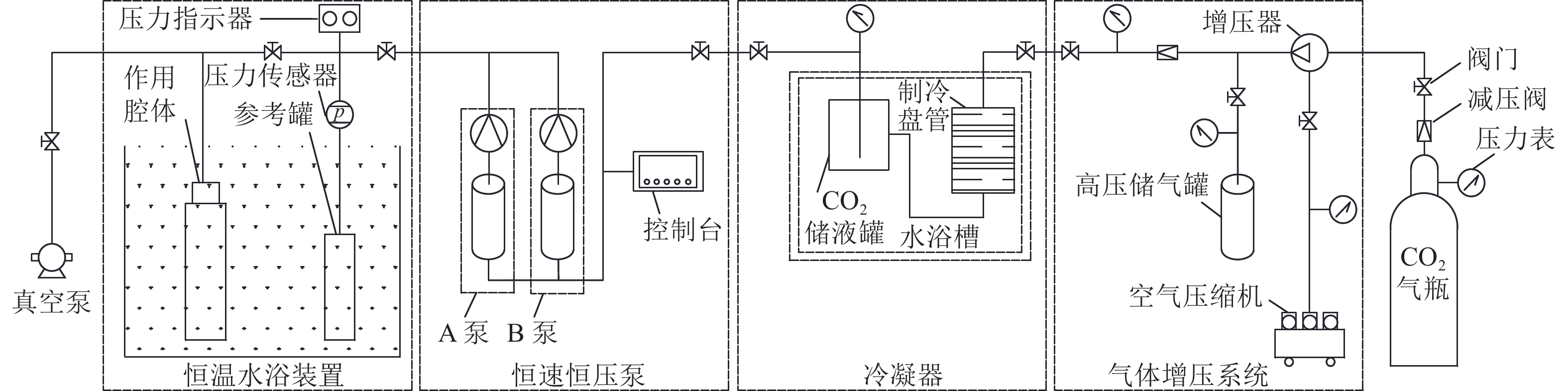

其中超临界CO2脉动处理装置如图2所示，该装置主要由以下部分组成：CO2气瓶、气体增压系统、空压机、冷凝器、恒速恒压泵、恒温水浴装置、真空泵等。该实验设备可以实现超临界CO2的制备并赋予其特定的压力和频率，脉动的超临界CO2通过管道系统直接作用于试验煤样。
1.3 试验步骤
实验分为2个部分，首先开展超临界CO2脉动致裂试验，然后对脉动处理前后的煤样进行XRD、FTIR、低温液氮吸附试验、低场核磁测试及单轴抗压强度测试。
超临界CO2脉动致裂实验具体步骤如下：
1）连接试验设备，打开冷凝器及气体增压系统；
2）使用纱布将煤样包裹后放入煤样罐，在进气口放置棉花避免煤粉回流；
3）打开真空泵对煤样罐进行抽真空处理，检查试验系统气密性；
4）打开恒温水浴，加热至目标温度（40 ℃）并保持稳定，通过恒速恒压泵向煤样罐内注入正弦波形压力的超临界CO2流体，压力9～11 MPa，之后根据需要对系统进行补气，控制压力维持在该范围中，试验过程中具体的压力变化形式如图3所示，该处取1 h的记录为例。
![]()

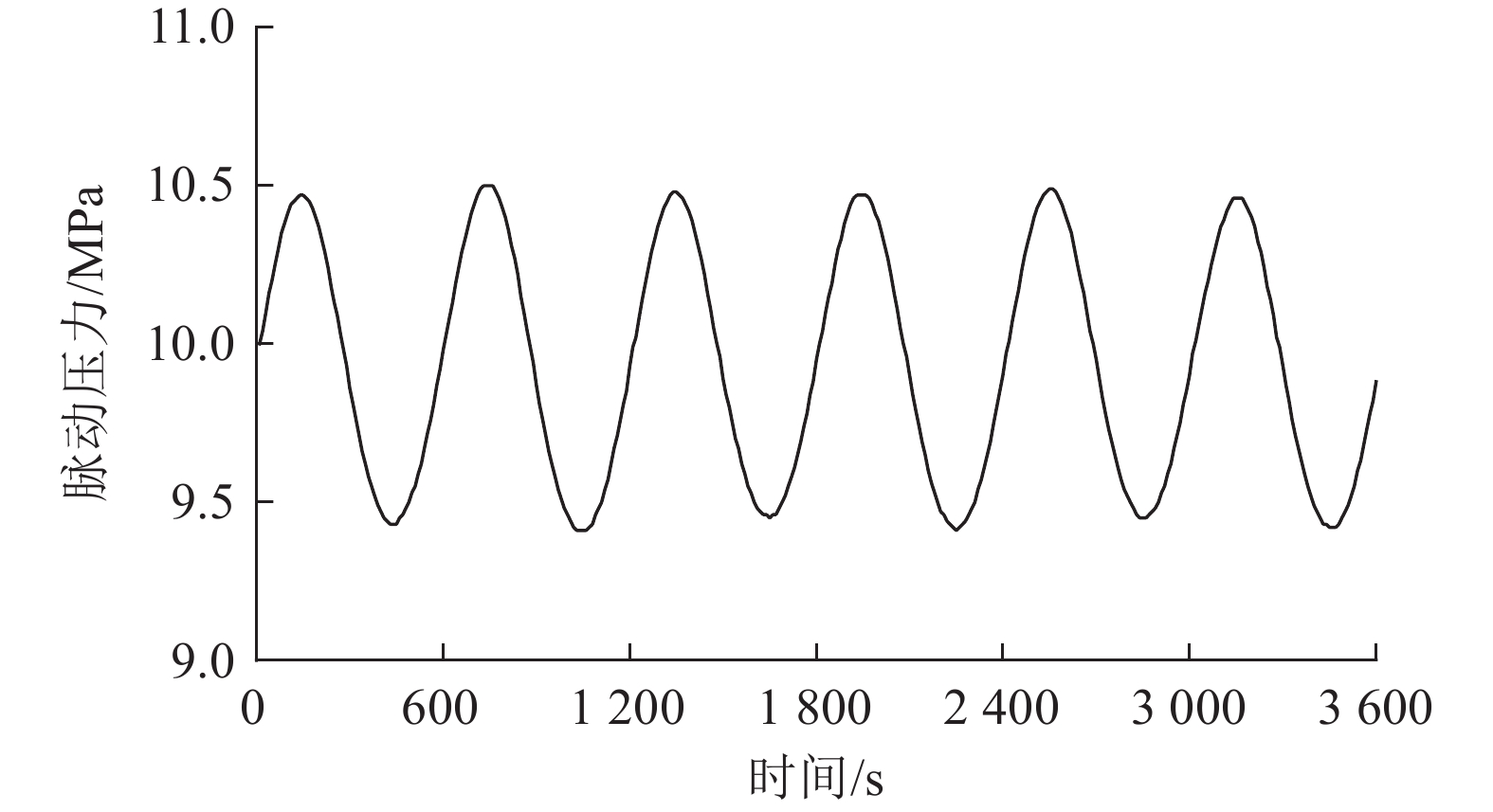

图 3 超临界CO2脉动试验压力变化曲线Figure 3. Pressure change curve of supercritical CO2 pulsation experiment5）作用72 h后打开排气阀进行泄压，取出煤样进行后续测试。
2. 试验结果分析
2.1 煤的矿物组分变化
煤样经超临界CO2脉动作用进而发生复杂的物理化学反应，导致其内部矿物成分发生改变。本试验采用日本理学Rigaku Ultimate IV型X射线全岩定量分析仪对超临界CO2脉动处理前后的煤样开展XRD测试，扫描范围为5°～90°。脉动处理前后矿物组分见表1。
表 1 超临界CO2脉动处理前后煤样矿物质量分数变化Table 1. Changes of mineral mass fraction of coal samples before and after supercritical CO2 pulsation treatment全岩矿物 黏土矿物 硬水铝石 铁白云石 方解石 黏土矿物 氨伊利石 绿泥石 蒙皂石 处理前 处理后 处理前 处理后 处理前 处理后 处理前 处理后 处理前 处理后 处理前 处理后 处理前 处理后 7.0% 1.0% 9.2% 8.0% 56.4% 60.6% 27.4% 30.4% 22.7% 26.8% 3.6% 3.6% 1.1% 0% 分析表1可知，试验煤样的全岩矿物主要包括硬水铝石、铁白云石、方解石及黏土矿物，其中黏土矿物主要有氨伊利石、绿泥石及蒙皂石。方解石质量分数最高，占全岩矿物的56.4%；其次为黏土矿物，占比27.4%；铁白云石和硬水铝石占比较少，分别为9.2%和7.0%。超临界CO2脉动处理后，方解石和黏土矿物占比有所增加，铁白云石占比降低，硬水铝石质量分数明显减小；处理后黏土矿物中氨伊利石质量分数增大，绿泥石基本保持不变，未检测到蒙皂石矿物。超临界CO2脉动处理前后煤样物相分析如图4所示。
![]()

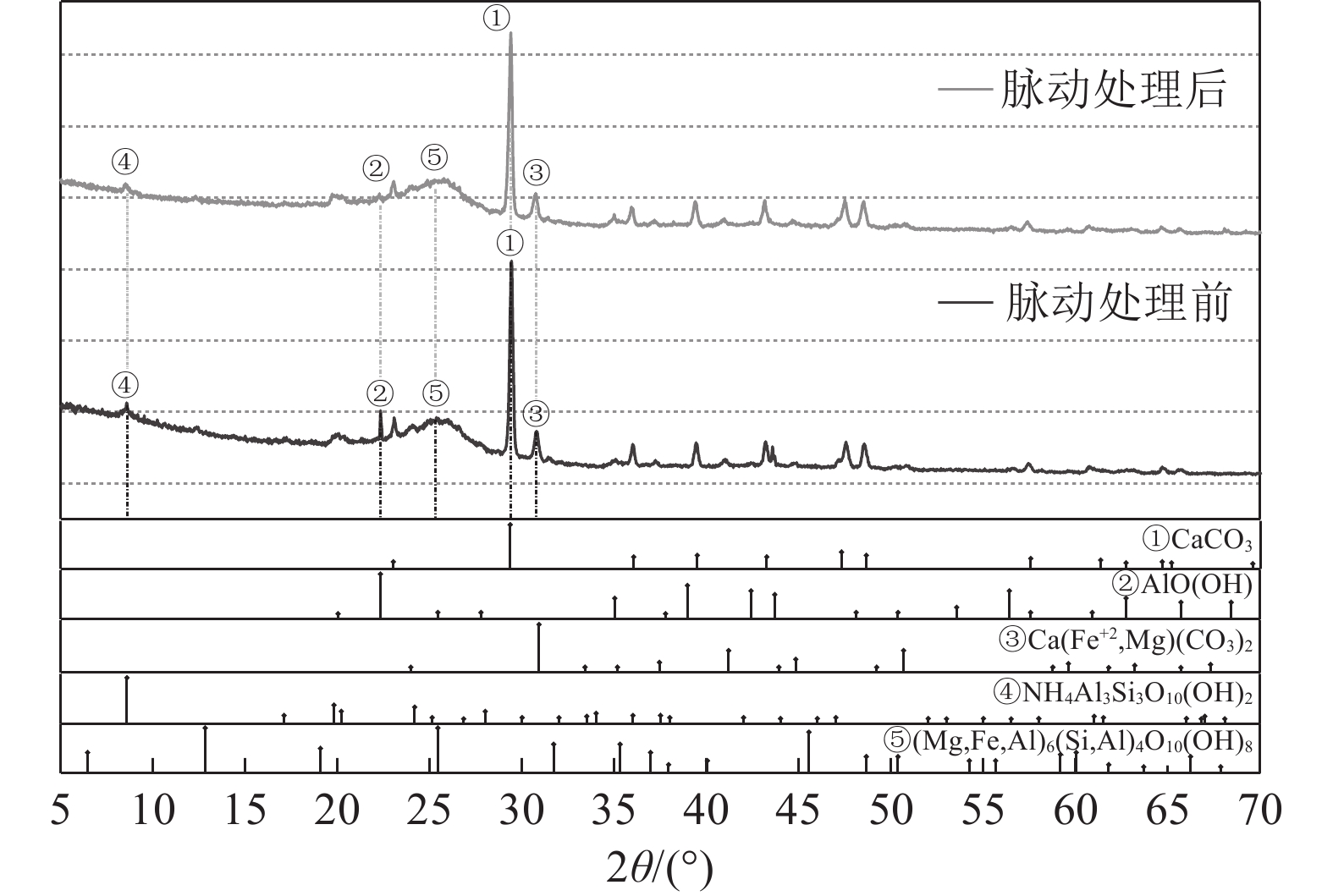

图 4 超临界CO2脉动处理前后煤样物相分析Figure 4. Phase analysis of coal sample before and after supercritical CO2 pulsation treatment为保证试验更接近实际，超临界CO2脉动试验中的煤样没有经过高温干燥处理，保留了一定的水分。超临界CO2经过脉动装置与煤样充分接触并与煤样中的水分相结合生成碳酸，使得煤样内部的pH值降低，该过程如下：
$$ \text{C}{\text{O}}_{2}+{\mathrm{H}}_{2}\mathrm{O}\leftrightarrow {\mathrm{H}}_{2}\text{C}{\text{O}}_{3}\leftrightarrow {\mathrm{H}}^++\text{HC}{{\text{O}}_{3}^-} $$ (1) 在碳酸的作用下，碳酸盐物类矿物和黏土矿物受到影响，铁白云石（Ca(Fe+2,Mg)(CO3)2）失去一定量的钙离子，经后续干燥处理与碳酸根相结合析出碳酸钙，因此方解石（CaCO3）质量占比增加，铁白云石峰值相应降低；在酸性环境下，蒙皂石中的阳离子与氢离子发生交换，导致其结构发生变化，脉动处理后蒙皂石占比减少。硬水铝石（AlO(OH)）质量分数显著减小，其含有的铝离子会与碳酸根离子发生双水解反应生成氢氧化铝，图4中可以看到矿物硬水铝石对应的特征峰在脉动处理后峰值有显著削弱。
2.2 煤的微晶结构分析
无定型碳峰（γ峰）与微晶碳峰（002峰）的叠加会导致特征峰002峰表现出非对称性的特点，对试验煤样的X射线衍射曲线平滑处理后利用Origin软件进行分峰拟合。
超临界CO2脉动处理前后煤样的分峰拟合如图5所示，结合数据定量分析脉动处理前后煤体微晶结构的变化。002峰对应的衍射角在26°左右，其与苯碳环组成的芳香层的堆积有关，呈现出高而窄的峰型；γ峰位于衍射角约22°，代表着脂肪族类的组分，由与芳香层相连的脂肪族烃支链、各类官能团及脂环族烃所形成。
![]()

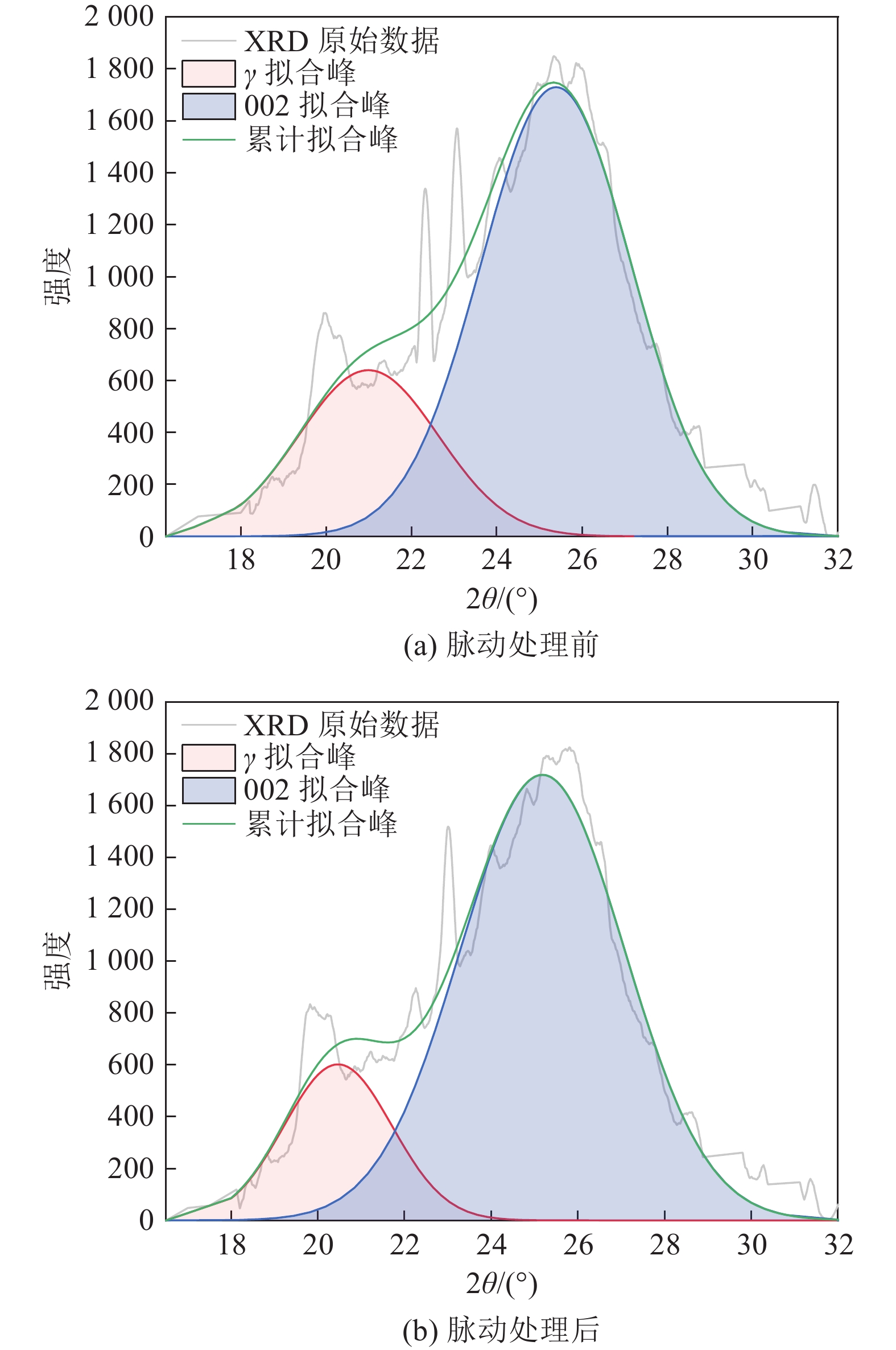

图 5 超临界CO2脉动处理前后煤样分峰拟合Figure 5. Peak fitting diagram of coal sample before and after supercritical CO2 pulsation treatment通过XRD衍射图谱可以求得煤样微晶结构的参数：晶体层片间距d002、平均微晶堆砌高度Lc及芳香层堆砌层数Nc等。d002可由Bragg公式计算，平均微晶堆积高度Lc可由Scherrer公式计算：
$$ {d}_{002}=\frac{\lambda }{2{\sin}\;{\theta }_{002}} $$ (2) $$ {L}_{{\mathrm{c}}}=\frac{0.89\lambda }{{\beta }_{002}{\cos}\;{\theta }_{002}} $$ (3) $$ {N}_{{\mathrm{c}}}=\frac{{L}_{{\mathrm{c}}}}{{d}_{002}} $$ (4) 式中：λ为X射线的波长，取值0.154 056；θ002为（002）峰对应的衍射角，（°）；β002为（002）峰对应的半峰宽度。
经计算可得脉动处理前后煤样的微晶结构参数，见表2。
表 2 超临界CO2脉动处理前后煤样微晶结构参数Table 2. Microcrystalline structure parameters of coal samples before and after supercritical CO2 pulsation煤样 2θ/(°) FWHM002 d002/nm Lc/nm Nc 处理前 25.388 6 4.150 1 0.350 5 1.940 4 5.536 1 处理后 25.180 3 4.466 9 0.353 4 1.802 0 5.099 0 经超临界CO2脉动处理后，特征峰002峰半峰全宽（FWHM002）增大，峰值没有明显变化，峰型有一定发散，煤样内部层片定向程度变差。脉动处理后煤体晶体层片间距d002增加了0.002 9 nm，平均微晶堆砌高度Lc和芳香层堆砌层数Nc分别减少了0.138 4 nm和
0.4371 ，晶体层片间距增大使得煤体内部结构更加松散，有利于煤体中孔裂隙的发育。对比超临界CO2脉动处理前后，γ拟合峰有明显的削弱，这说明超临界CO2有效减弱了芳香层与各类脂肪族结构的分子间作用力，非共价键受到破坏断裂，脂肪族烃支链、各类官能团及脂环族烃从煤体内部大分子结构中脱落。2.3 煤的有机官能团变化
煤中的有机官能团主要包括芳香结构官能团、含氧官能团、脂肪官能团和羟基官能团[16]。通过傅里叶变换红外光谱仪（FTIR）可以测定煤样中各类官能团对应的峰值，结合峰值的变化来分析官能团的变化情况，超临界CO2脉动处理前后煤样官能团区谱图如图6所示。
![]()

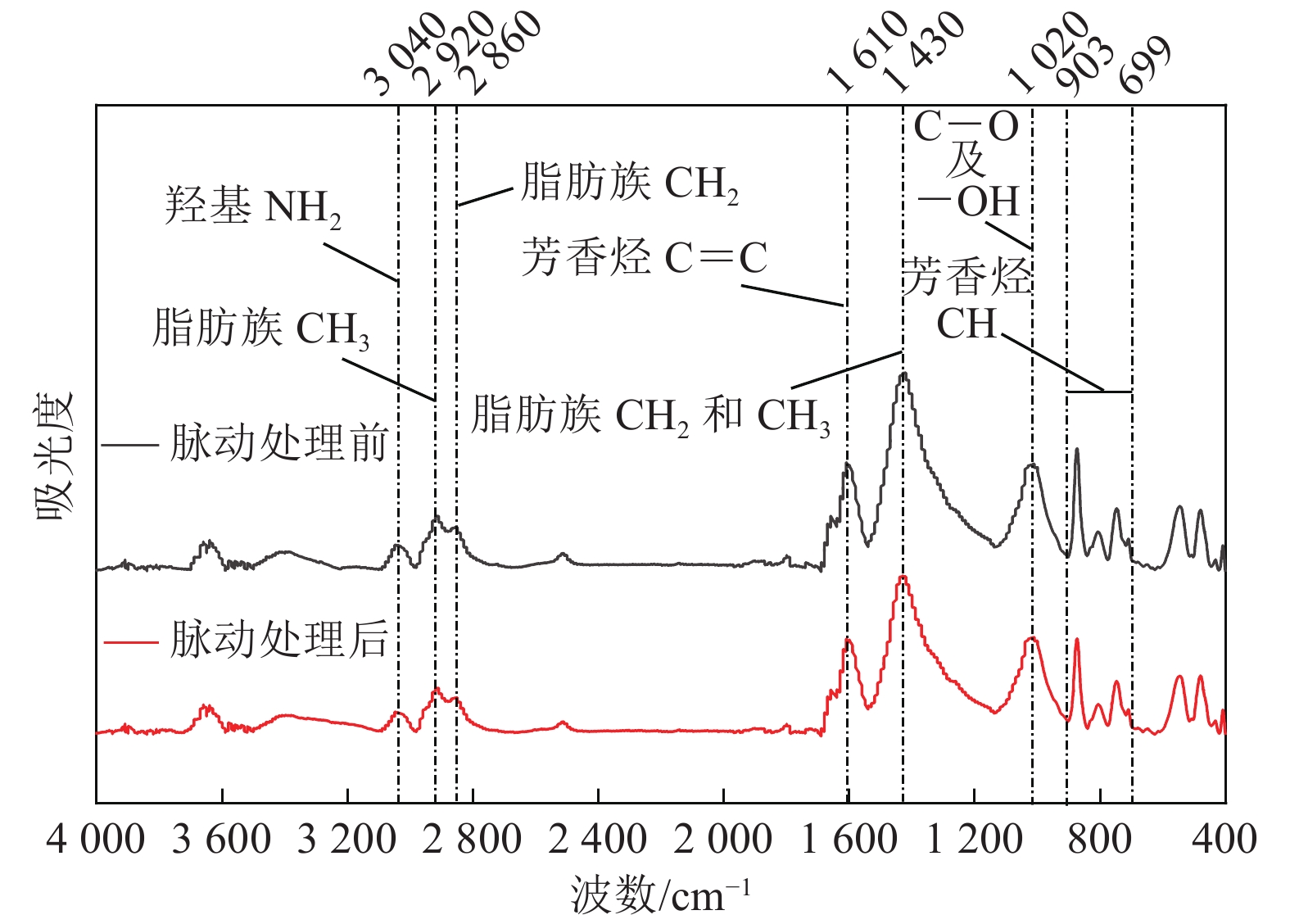

图 6 超临界CO2脉动处理前后煤样官能团区谱示意Figure 6. Functional group spectra of coal samples before and after supercritical CO2 pulsation treatment分析图6可知，超临界CO2脉动处理前后煤样有机官能团对应的峰值数量没有发生变化，表明超临界CO2脉动作用不会改变煤体有机官能团的种类，但多种官能团的峰值受到了不同程度的削弱。经过超临界CO2脉动处理后，波数3 650～3 000 cm−1范围吸收峰对应的羟基吸收振动区、波数3 000～2 800 cm−1对应的脂肪烃结构伸缩振动带、波数1 800～1 000 cm−1范围吸收峰对应的含氧官能团吸收振动区、波数900～700 cm−1范围吸收峰对应的芳香烃结构吸收振动区均有不同程度的降低，其中波数1 430 cm−1对应的脂肪族CH2和CH3峰值削弱最为明显，说明超临界CO2脉动作用对煤的有机官能团有显著的萃取作用，其中对脂肪族类的影响更明显，这与上述微晶结构变化所表现的规律相一致。
2.4 煤体孔隙结构变化特征
2.4.1 基于低温液氮吸附法的煤体孔隙变化表征
利用ASAP 2460型的全自动物理吸附仪（可测量的孔径范围为2～200 nm）开展试验。将制备的煤粉放入恒温干燥箱中，在温度80 ℃下干燥12 h，待样品冷却到室温后进行低温液氮吸附试验。超临界CO2脉动处理前后煤样的低温氮吸附/脱附曲线如图7所示。
![]()

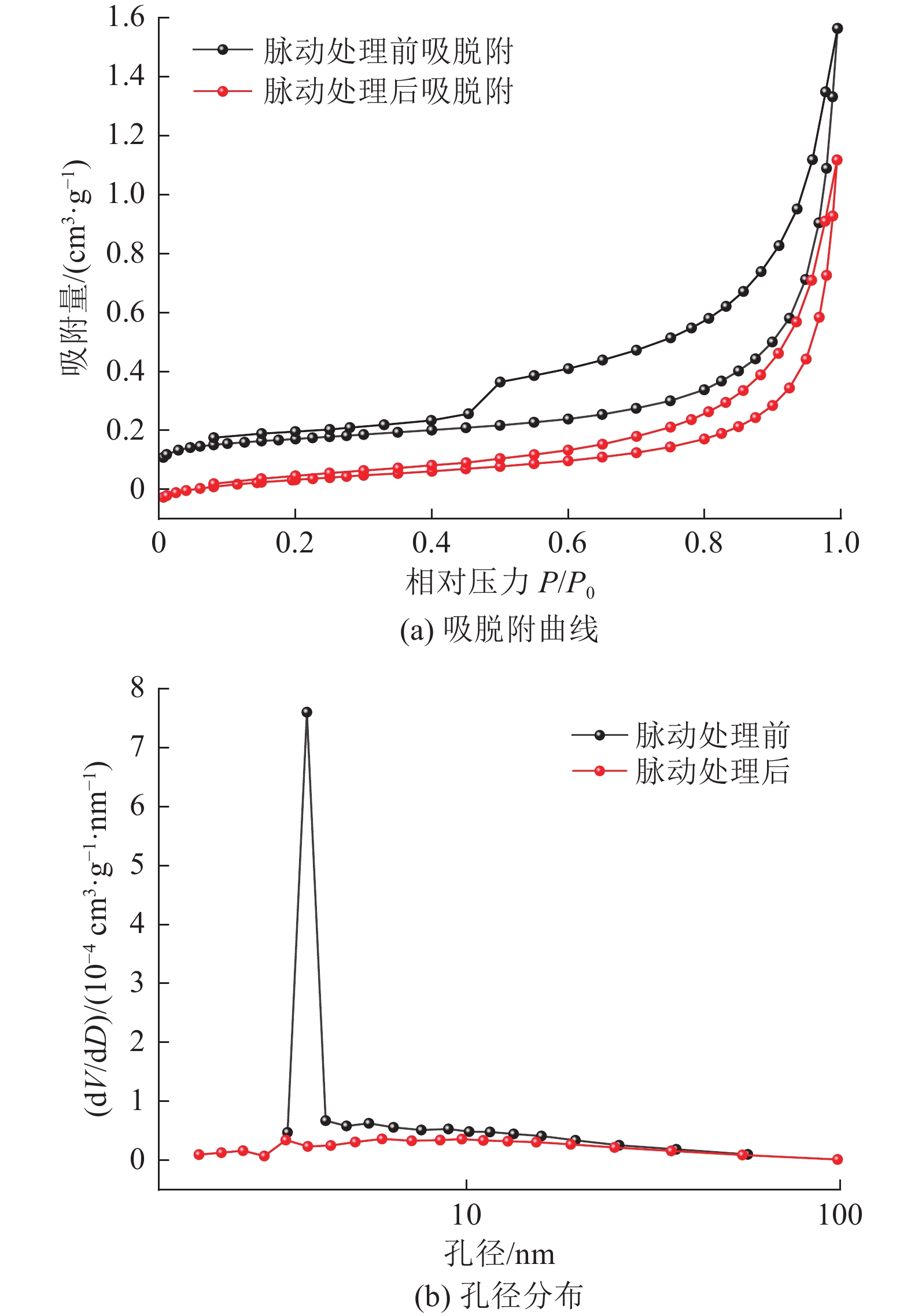

图 7 超临界CO2脉动处理前后低温氮吸附/脱附曲线及孔径分布Figure 7. Low temperature nitrogen adsorption/desorption curves and pore size distribution before and after supercritical CO2 pulsation treatment由吸附和凝聚理论可知，在开展多孔介质的吸附解吸试验时，吸附分支和解吸分支会出现分离和重叠2种现象，吸附分支和解吸分支分开便会形成所谓的吸附回线，该现象反映了孔隙的形态结构情况。分析图7可知，超临界CO2脉动处理前煤样脱附曲线在相对压力约0.5处有明显拐点，相对压力0.4之前吸附及脱附曲线相对接近，说明较小孔径范围内多为半封闭孔，透气性较差；相对压力0.4之后存在明显的滞后环，说明煤样在较大孔径范围存在开放性透气孔，如两端开口圆筒形孔及四边开放的平行板孔，同时也可能存在半封闭孔。超临界CO2脉动处理后吸脱附曲线滞后现象不明显，反映出煤样中多为一端封闭的不透气性孔。孔径分布图显示经过处理后，煤样在各个区间的峰值均不明显。
超临界CO2脉动处理前后煤样的吸附量分别为1.564 1 cm3/g和1.117 6 cm3/g，吸附量的减少说明煤样中孔隙的体积减少，原因或是试验煤样在煤样罐内与超临界CO2充分反应，反应产物一部分附着在煤样内部的孔裂隙结构中，进而影响了样品的孔隙类型及孔径分布。
2.4.2 基于低场核磁共振法的煤体孔隙变化表征
1）超临界CO2脉动处理前后煤样T2分布曲线及有效孔隙率变化
低场核磁共振试验能够测定的煤体孔径尺度为0.01～10 000 ms，覆盖了微小孔、中孔及大孔，因此T2分布曲线可以相对全面地反映煤样的孔隙特征[17-18]。超临界CO2脉动处理前后煤样T2分布曲线如图8所示。
![]()

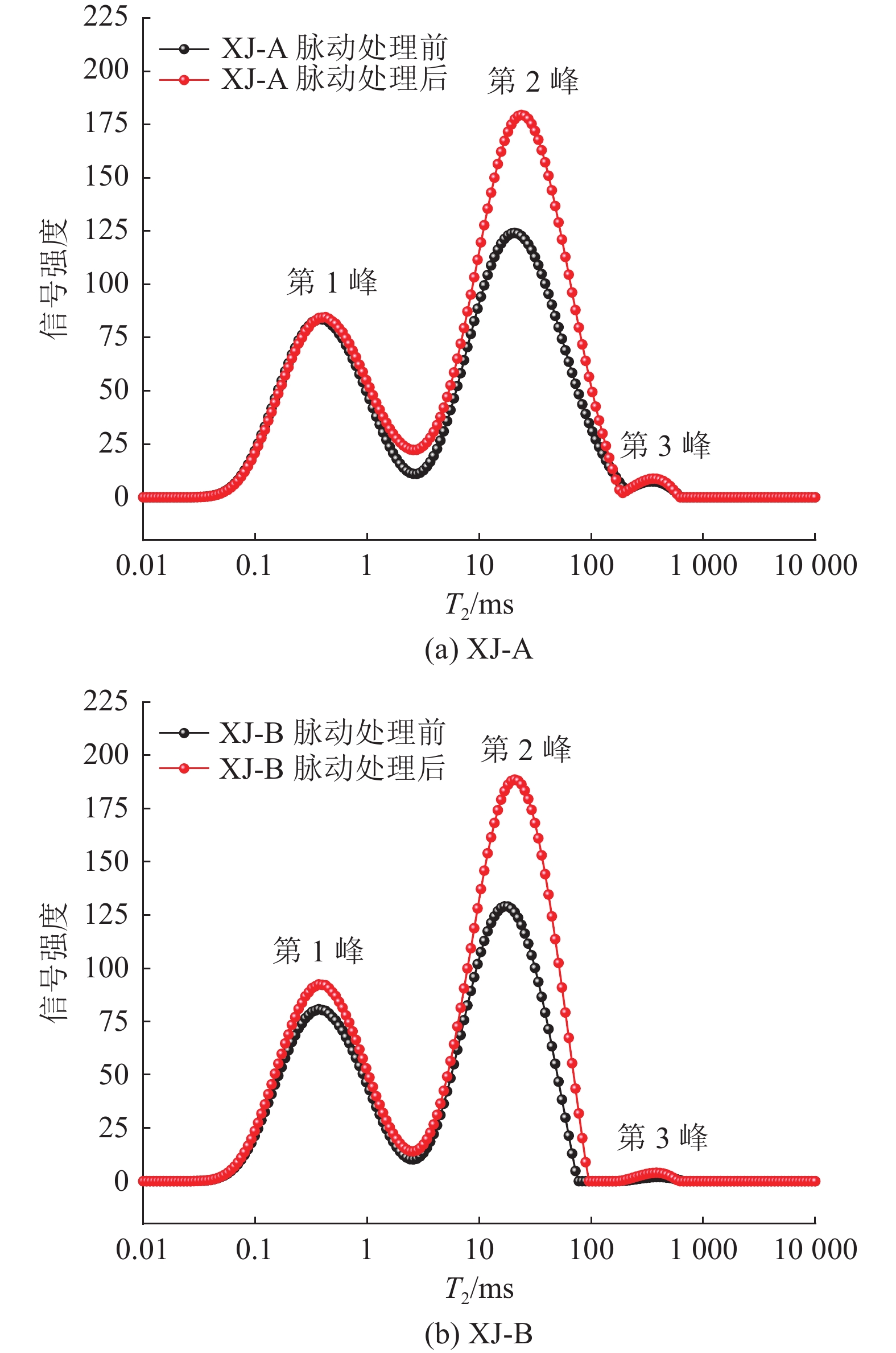

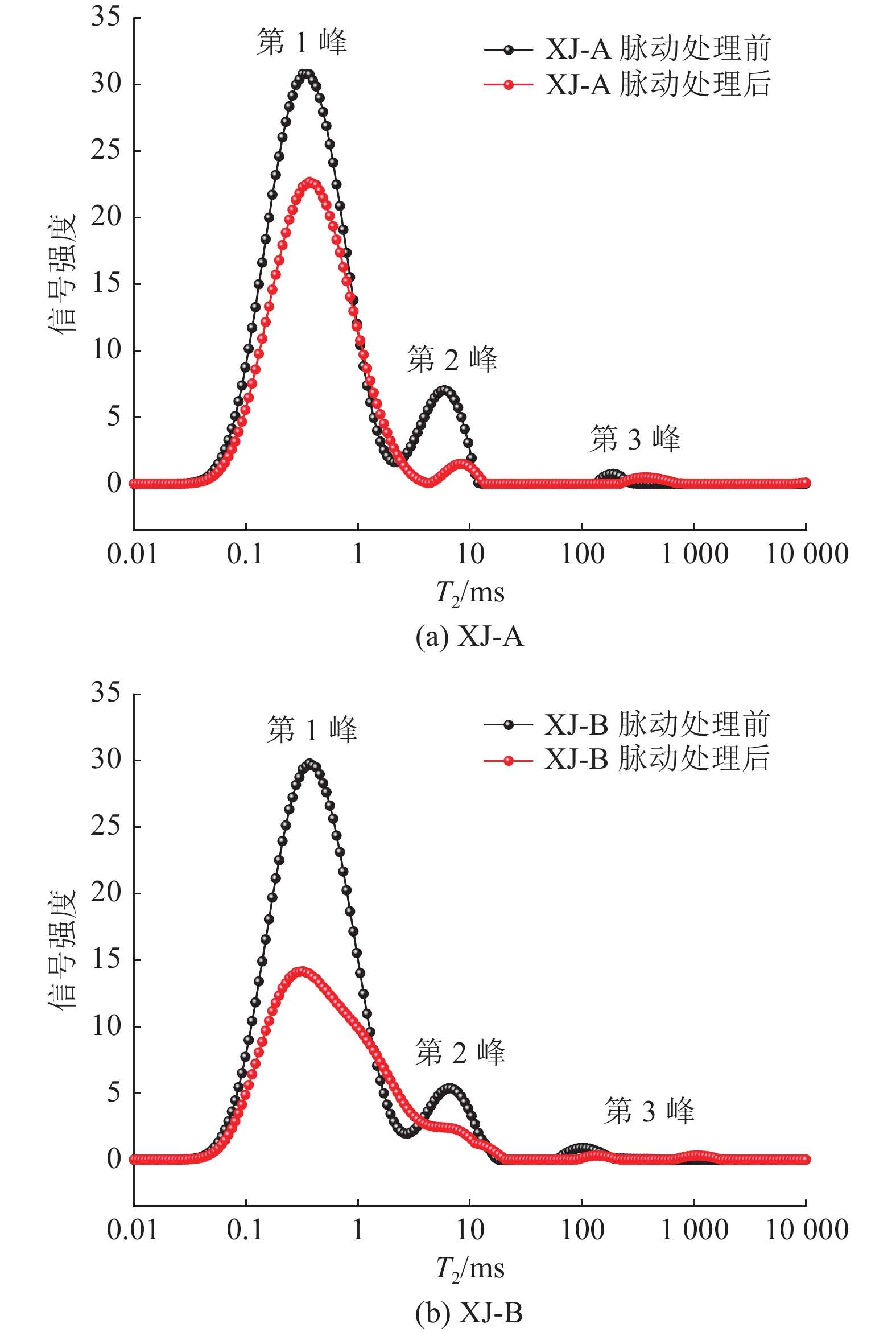

图 8 超临界CO2脉动处理前后煤样T2分布曲线Figure 8. T2 distribution curve of coal sample before and after supercritical CO2 pulsation treatment分析图8可知，煤样XJ-A、XJ-B受超临界CO2脉动作用的效果呈现出相同的规律。参考LU等[19]的研究，将T2谱从左至右3个峰分别划分为微小孔、中孔、大孔及裂隙，峰与峰之间的独立性反映了孔径的连通性，第1峰与第2峰略有连通，第3峰相对独立，说明煤样中微小孔与中孔的连通性较好，中孔与大孔的连通性较差。离心后第2峰有显著降低，第1峰峰值则有所升高，说明离心作用导致中孔的水分向微小孔运移，超临界CO2脉动处理后这个趋势更加明显，第1峰显著增强，说明脉动作用有效提高了中孔与微小孔之间的连通性。超临界CO2脉动处理前后，离心前分量均呈三峰分布，这与前人的结论相吻合，反映出实验煤样中存在着不同尺寸的孔隙。超临界CO2脉动处理后，离心后分量呈现两峰分布的趋势，第3峰的峰值消失，代表大孔及裂隙中的水分含量经离心作用后基本为零，说明经过超临界CO2脉动处理，大孔及裂隙与外界的连通性得到增强。
超临界CO2脉动处理后，煤样XJ-A有效孔隙率提高了66.7%，煤样XJ-B有效孔隙率提高了128.6%，说明煤体内部孔隙得到发育，煤中水分更容易向外界运移，煤体孔隙结构与外界的连通性得到显著提高。
2）超临界CO2脉动处理前后煤样自然状态下T2谱信号强度对比。
分析图9可知，与未处理煤样对比，超临界CO2脉动处理后煤样T2谱信号强度在各区间呈现出不同程度的降低，第1峰及第2峰受到的影响更大。
![]()
图 9 超临界CO2脉动前后煤样自然状态下峰值对比Figure 9. Comparison of peak value of coal samples in natural state before and after supercritical CO2 pulsation treatment煤样中部分矿物成分、含氢官能团及水分子均含有H元素，T2谱信号强度降低说明经过超临界CO2脉动处理，煤中矿物成分、含氢官能团及水分子与二氧化碳发生了物理化学反应，含氢物质脱离煤样导致了峰值的下降，上述反应对微小孔及中孔的影响更大。
3）超临界CO2脉动处理前后煤样饱水状态下T2谱信号强度对比。
分析图10可知，与未处理煤样对比，超临界CO2脉动处理后煤样T2谱信号强度在各区间呈现出不同程度的升高，第2峰的变化趋势更明显。
![]()
图 10 超临界CO2脉动前后煤样饱水状态下峰值对比Figure 10. Comparison of peak values of coal samples in saturated water state before and after supercritical CO2 pulsation treatment煤样饱水状态下T2谱信号强度升高，说明脉动处理后容水空间增大，煤体内部孔容增大，裂隙发育程度加深，且中孔的变化趋势更明显。因此超临界CO2脉动处理后，煤样的孔裂隙发育程度显著提高，孔容与可饱水量均增大，超临界CO2脉动处理对中孔的改造效果更明显。
2.5 煤体力学特性变化特征
单轴抗压强度是指煤样在无围压的条件下破坏时所能承受的应力[20]。经过超临界CO2脉动作用后煤样的力学性能会发生变化，因此可以通过比较超临界CO2脉动作用前后煤样的单轴抗压强度和弹性模量E的变化量来评估煤样力学性能劣化程度，脉动作用前后煤样的应力−应变曲线如图11所示。
![]()

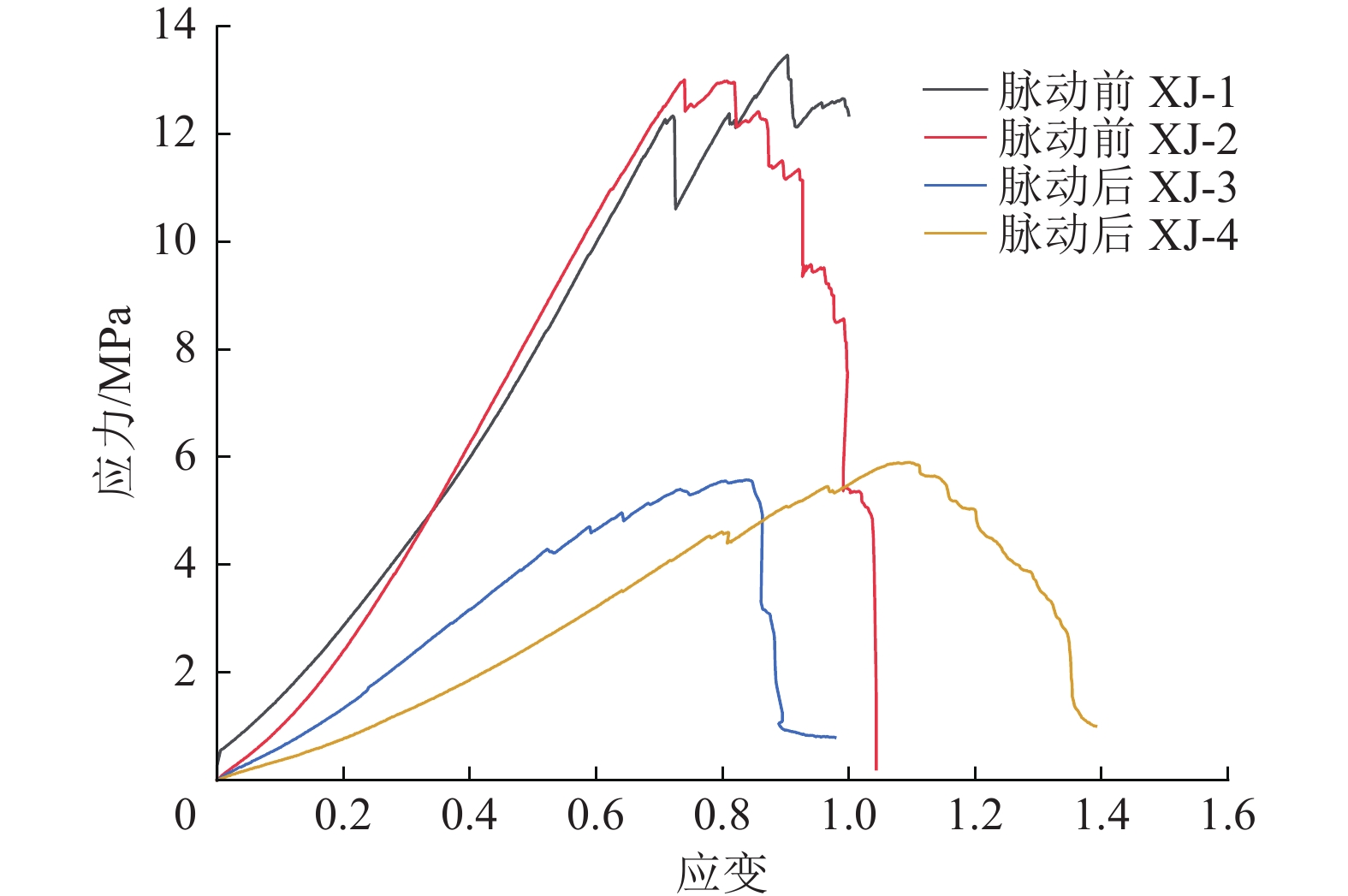

图 11 超临界CO2脉动处理前后煤样应力−应变曲线Figure 11. Stress-strain curves of coal sample before and after supercritical CO2 pulsation treatment分析图11可知，经过超临界CO2脉动作用后，煤样的单轴抗压强度有大幅度的降低，与处理前相比均值降低了54.73%，通常认为煤基质吸附CO2进而引起的表面能变化是单轴抗压强度降低的主要原因。处理前煤样的弹性模量分别为0.856、1.068 GPa，处理后为0.440、0.333 GPa，弹性模量明显降低，平均降低了59.82%。
煤是一种多孔介质，内部充斥着各种类型的孔裂隙结构，而裂缝接触面摩擦因数的增加会导致弹性模量的增大，摩擦因数越高，裂纹接触面越难滑动，超临界CO2脉动作用会使得煤体受到损伤，煤中裂隙发育，进而导致煤体内部接触面的滑移阻力降低，摩擦因数降低，弹性模量也随之减小，这说明超临界CO2脉动作用对煤体产生了劣化效应。
2.6 煤体声发射特征
通过声发射监测系统采集煤样加载破坏过程中所产生的声发射特征参数，进而具体地分析煤样受压过程中裂纹的产生及煤样损伤过程[21]。笔者从振铃计数及累积能量2个角度进行了分析，振铃计数是煤样内部结构发生突变时越过信号阈值的震荡次数，累积能量是煤样内部裂隙扩展所释放的能量。超临界CO2脉动处理前后煤样的声发射振铃计数与累积能量如图12所示。
![]()

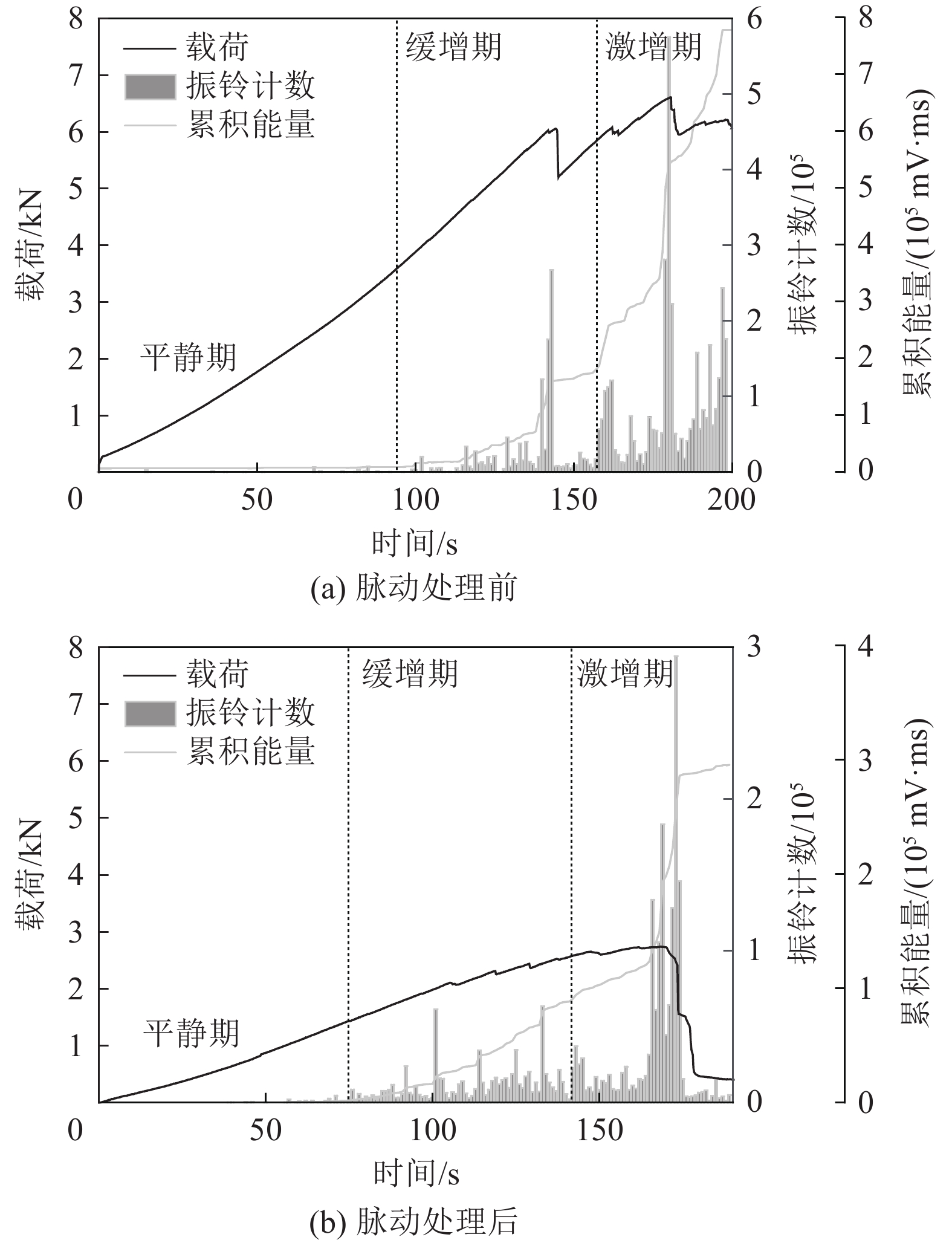

图 12 超临界CO2脉动处理前后煤样声发射振铃计数与累积能量Figure 12. Acoustic emission ringing count and accumulated energy of coal samples before and after supercritical CO2 pulsation treatment分析图12可知，从振铃计数来看，脉动处理前平静期更长，煤样稳定性更好；在缓增期，脉动处理前振铃计数保持在一个较低的值并在145 s左右发生剧增，而脉动处理后振铃计数出现了多次峰值，峰值的出现是加载过程中裂纹的扩展贯通，积累到一定值时能量释放所导致，这说明经过超临界CO2脉动处理后，煤体中裂隙得到发育，从而裂纹更容易连接到煤样孔隙形成较大的破裂面；激增期出现破坏过程中的最高峰，脉动处理后的峰值为处理前的51%，这说明超临界CO2脉动作用会降低煤体内部颗粒的黏结性，导致煤体在加载过程中积累的能量提前释放，峰值降低。
从累积能量来看，累积能量的增长与振铃计数具有一致性，累积能量的突变发生在较大值的振铃计数，脉动处理前累积能量发生多次突变，脉动处理后曲线则相对平缓，说明脉动处理后煤样整体结构受到损伤，在受压过程中发生多次局部破坏。脉动处理后累积能量降低了62%，说明超临界CO2脉动处理后的煤样从实验开始至破坏裂纹扩展更多，煤样更容易受到破坏。
3. 结 论
1）超临界CO2脉动作用对煤中的矿物组分有一定的改造作用，该过程主要受到二氧化碳与水分子的结合产生弱酸环境的影响。超临界CO2脉动处理后，煤体微晶结构受到损伤，微晶堆砌高度和芳香层堆砌层数分别降低了0.138 4 nm和0.437 1，晶体层片间距增加了0.002 9 nm，使得煤体内部结构更加松散，有利于裂隙的发育。脉动处理后有机官能团的种类基本不变，但峰值均有所削弱，此过程受到二氧化碳的萃取作用，该作用会导致代表脂肪族类组分的γ峰降低，而γ峰的削弱会使得002峰有左移、变宽的趋势，结合数据，特征峰002峰左移了0.208 3°，FWHM002增加了0.005 53 rad。
2）超临界CO2脉动处理后，液氮吸附量有所下降，符合现有的试验规律。核磁数据显示脉动处理后煤样内部微小孔与中孔的连通性明显增强，大孔及裂隙与外界的连通性得到增强，煤样XJ-A、XJ-B有效孔隙率分别提高了66.7%、128.6%，煤体内部孔裂隙结构显著发育，超临界CO2脉动作用对微小孔及中孔的改造作用更明显。
3）超临界CO2脉动处理后煤柱的单轴抗压强度和弹性模量分别降低了54.73%和59.82%，单轴抗压强度降低使得煤体更容易被破坏，弹性模量的降低侧面反映出煤样中孔裂隙的发育。声发射特征显示，脉动处理后振铃计数峰值降至处理前的51%，煤样内部颗粒黏聚力降低；累积能量降低了62%，煤体更容易受到破坏。
致谢：本文也得到了深部煤矿采动响应与灾害防控国家重点实验室开放基金项目(SKLMRDPC22KF11)、河南理工大学创新型科研团队资助项目(T2023-3)、河南理工大学青年骨干教师培养计划项目(2023XQG-07)的大力支持。
-
![]()
图 3 超临界CO2脉动试验压力变化曲线
Figure 3. Pressure change curve of supercritical CO2 pulsation experiment
![]()
图 4 超临界CO2脉动处理前后煤样物相分析
Figure 4. Phase analysis of coal sample before and after supercritical CO2 pulsation treatment
![]()
图 5 超临界CO2脉动处理前后煤样分峰拟合
Figure 5. Peak fitting diagram of coal sample before and after supercritical CO2 pulsation treatment
![]()
图 6 超临界CO2脉动处理前后煤样官能团区谱示意
Figure 6. Functional group spectra of coal samples before and after supercritical CO2 pulsation treatment
![]()
图 7 超临界CO2脉动处理前后低温氮吸附/脱附曲线及孔径分布
Figure 7. Low temperature nitrogen adsorption/desorption curves and pore size distribution before and after supercritical CO2 pulsation treatment
![]()
图 8 超临界CO2脉动处理前后煤样T2分布曲线
Figure 8. T2 distribution curve of coal sample before and after supercritical CO2 pulsation treatment
![]()
图 9 超临界CO2脉动前后煤样自然状态下峰值对比
Figure 9. Comparison of peak value of coal samples in natural state before and after supercritical CO2 pulsation treatment
![]()
图 10 超临界CO2脉动前后煤样饱水状态下峰值对比
Figure 10. Comparison of peak values of coal samples in saturated water state before and after supercritical CO2 pulsation treatment
![]()
图 11 超临界CO2脉动处理前后煤样应力−应变曲线
Figure 11. Stress-strain curves of coal sample before and after supercritical CO2 pulsation treatment
![]()
图 12 超临界CO2脉动处理前后煤样声发射振铃计数与累积能量
Figure 12. Acoustic emission ringing count and accumulated energy of coal samples before and after supercritical CO2 pulsation treatment
表 1 超临界CO2脉动处理前后煤样矿物质量分数变化
Table 1 Changes of mineral mass fraction of coal samples before and after supercritical CO2 pulsation treatment
全岩矿物 黏土矿物 硬水铝石 铁白云石 方解石 黏土矿物 氨伊利石 绿泥石 蒙皂石 处理前 处理后 处理前 处理后 处理前 处理后 处理前 处理后 处理前 处理后 处理前 处理后 处理前 处理后 7.0% 1.0% 9.2% 8.0% 56.4% 60.6% 27.4% 30.4% 22.7% 26.8% 3.6% 3.6% 1.1% 0%
下载: 导出CSV
表 2 超临界CO2脉动处理前后煤样微晶结构参数
Table 2 Microcrystalline structure parameters of coal samples before and after supercritical CO2 pulsation
煤样 2θ/(°) FWHM002 d002/nm Lc/nm Nc 处理前 25.388 6 4.150 1 0.350 5 1.940 4 5.536 1 处理后 25.180 3 4.466 9 0.353 4 1.802 0 5.099 0
下载: 导出CSV
-
[1] SHI Q L,QIN B T,BI Q,et al. An experimental study on the effect of igneous intrusions on chemical structure and combustion characteristics of coal in Daxing Mine,China[J]. Fuel,2018,226:307−315. doi: 10.1016/j.fuel.2018.04.027
[2] 袁亮. 煤炭工业碳中和发展战略构想[J]. 中国工程科学,2023,25(5):103−110. doi: 10.15302/J-SSCAE-2023.05.009 YUAN Liang. Strategic conception of carbon neutralization in coal industry[J]. Strategic Study of CAE,2023,25(5):103−110. doi: 10.15302/J-SSCAE-2023.05.009
[3] 陈浮,王思遥,于昊辰,等. 碳中和目标下煤炭变革的技术路径[J]. 煤炭学报,2022,47(4):1452−1461. CHEN Fu,WANG Siyao,YU Haochen,et al. Technological innovation paths of coal industry for achieving carbon neutralization[J]. Journal of China Coal Society,2022,47(4):1452−1461.
[4] 包一翔,李井峰,郭强,等. 二氧化碳用于地质资源开发及同步封存技术综述[J]. 煤炭科学技术,2022,50(6):84−95. BAO Yixiang,LI Jingfeng,GUO Qiang,et al. Review on technologies of geological resources exploitation by using carbon dioxide and its synchronous storage[J]. Coal Science and Technology,2022,50(6):84−95.
[5] 陈峰,宋普洪. 西北煤层气资源特征及开发潜力评价[J]. 能源与节能,2023(6):51−54. doi: 10.3969/j.issn.2095-0802.2023.06.010 CHEN Feng,SONG Puhong. Resource characteristics and development potential evaluation of coalbed methane in northwest China[J]. Energy and Energy Conservation,2023(6):51−54. doi: 10.3969/j.issn.2095-0802.2023.06.010
[6] 曾梦茹. 不同温度超临界CO2条件下煤微观结构特征及改造机理研究[D]. 重庆:重庆大学,2020. ZENG Mengru. Study on the coal microstructural characteristics and transformation mechanism treated by supercritical CO2 at different temperatures[D]. Chongqing:Chongqing University,2020.
[7] 卢义玉,廖引,汤积仁,等. 页岩超临界CO2压裂起裂压力与裂缝形态试验研究[J]. 煤炭学报,2018,43(1):175−180. LU Yiyu,LIAO Yin,TANG Jiren,et al. Experimental study on fracture initiation pressure and morphology in shale using supercritical CO2 fracturing[J]. Journal of China Coal Society,2018,43(1):175−180.
[8] JIA J L,CAO L W,SANG S X,et al. An experimental study on the damage characteristics of mechanical properties of anthracite induced by supercritical CO2 injection[J]. Environmental Earth Sciences,2019,79(1):12.
[9] 赵林,蒋尔梁,王树森,等. 二氧化碳注入对低渗透储层矿物及孔隙结构的影响[J]. 油田化学,2021,38(4):659−664,670. ZHAO Lin,JIANG Erliang,WANG Shusen,et al. Effect of carbon dioxide injection on mineral and pore structure of low permeability reservoirs[J]. Oilfield Chemistry,2021,38(4):659−664,670.
[10] 苏二磊. 超临界CO2作用下烟煤结构响应及对力学和渗透特性的影响机理[D]. 重庆:重庆大学,2021. SU Erlei. Structural response of bituminous coal under supercritical CO2 and its influence mechanism on mechanical and permeability properties[D]. Chongqing:Chongqing University,2021.
[11] 刘佳佳,聂子硕,于宝种,等. 超临界二氧化碳对煤体增透的作用机理及影响因素分析[J]. 煤炭科学技术,2023,51(2):204−216. LIU Jiajia,NIE Zishuo,YU Baozhong,et al. Analysis of the mechanism and influencing factors of supercritical carbon dioxide on coal permeability enhancement[J]. Coal Science and Technology,2023,51(2):204−216.
[12] 李贤忠. 高压脉动水力压裂增透机理与技术[D]. 徐州:中国矿业大学,2013. LI Xianzhong. The mechanism and technology of permeability enhancements in coal seam based on high pressure pulsating hydraulic fracturing[D]. Xuzhou:China University of Mining and Technology,2013.
[13] 刘厅,林柏泉,赵洋,等. 瓦斯非均衡赋存煤层精准冲孔增透技术及应用[J]. 煤炭科学技术,2023,51(2):217−231. LIU Ting,LIN Baiquan,ZHAO Yang,et al. Precise permeability enhancement technique with hydraulic flushing for coal seams with non-uniformly distributed gas[J]. Coal Science and Technology,2023,51(2):217−231.
[14] 李军军,余梦飞,李国富,等. 航天固体推进剂对煤储层致裂增透试验研究[J]. 煤炭科学技术,2023,51(9):121−128. LI Junjun,YU Mengfei,LI Guofu,et al. Experimental study of aerospace solid propellant fracturing in simulated coal sample[J]. Coal Science and Technology,2023,51(9):121−128.
[15] 王亮,廖晓雪,褚鹏,等. 瓦斯抽采穿层钻孔钻扩造穴卸压增透机理研究[J]. 煤炭科学技术,2021,49(5):75−82. WANG Liang,LIAO Xiaoxue,CHU Peng,et al. Study on mechanism of permeability improvement for gas drainage by cross-seam cavitation borehole[J]. Coal Science and Technology,2021,49(5):75−82.
[16] 陈娟,闫涛. 煤中各族组分FTIR解析[J]. 化学与生物工程,2019,36(9):57−59,63. doi: 10.3969/j.issn.1672-5425.2019.09.013 CHEN Juan,YAN Tao. FTIR analysis of coal group component[J]. Chemistry & Bioengineering,2019,36(9):57−59,63. doi: 10.3969/j.issn.1672-5425.2019.09.013
[17] LIU J J,NIE Z S,LI Y L,et al. Evolution characteristics of coal microstructure before and after supercritical CO2 treatment based on the L-weighing-LNMR method[J]. Energy & Fuels,2023,37(13):9347−9358.
[18] 刘佳佳,胡建敏,杨明,等. 不同层理高阶煤孔隙特征的核磁共振试验[J]. 中国安全科学学报,2021,31(9):83−89. LIU Jiajia,HU Jianmin,YANG Ming,et al. Nuclear magnetic resonance experimental study on pore characteristics of high rank coal with different bedding[J]. China Safety Science Journal,2021,31(9):83−89.
[19] LU Y Y,WANG L,GE Z L,et al. Fracture and pore structure dynamic evolution of coals during hydraulic fracturing[J]. Fuel,2020,259:116272. doi: 10.1016/j.fuel.2019.116272
[20] 何立国,杨栋. 超临界CO2对煤体力学特性劣化影响研究[J]. 矿业研究与开发,2021,41(2):94−99. HE Liguo,YANG Dong. Study on the degradation effect of supercritical CO2 on the coal mechanical properties[J]. Mining Research and Development,2021,41(2):94−99.
[21] 陈爱坤,翟成,丛钰洲,等. 液氮循环冷冲击作用下煤体受拉破坏特征[J]. 中国矿业大学学报,2023,52(2):342−353. CHEN Aikun,ZHAI Cheng,CONG Yuzhou,et al. Tensile failure characteristics of coal after the cyclic cold shock of liquid nitrogen[J]. Journal of China University of Mining & Technology,2023,52(2):342−353.
