Research on the time-dependent stability of filling paste under the action of different concentrations of chloride salts
-
摘要:
为研究矿井水作用下充填膏体时效性，配制了质量分数为0%、5%、10%、15%氯盐溶液，开展了侵蚀周期为4次、8次、12次、16次的氯盐干湿循环试验，分析了充填膏体宏观和微观特征，基于构建的压实−弹塑性本构模型获得了充填膏体损伤曲线，探讨了氯盐作用下充填膏体应力演化机制。结果表明：充填膏体质量随氯盐侵蚀周期增加呈急剧增长、缓慢增长和缓慢下降趋势，高浓度氯盐溶液会加速充填膏体质量变化；随氯盐侵蚀周期增加，充填膏体依次呈现出高应力−低应变、低应力−高应变和低应力−低应变宏观力学特征；压实度呈先急剧减小后小幅度增降发展动态，塑性因子呈先稳定后急剧增降变化趋势。氯盐会促使充填膏体损伤进程的平稳发展，抑制塑性后期的损伤激增；质量分数为5%和10%氯盐溶液中经历16次干湿循环后的损伤曲线发展曲率相对较小，质量分数为15%氯盐溶液中经历12次干湿循环后的损伤曲线发展曲率相对较小。化学腐蚀是引起充填膏体胶结性能弱化的重要原因，化学腐蚀的盐蚀产物一部分来源于氯盐与未参与水化反应铝酸三钙（C3A）化学结合，另一部分来源于氯盐与水化产物钙矾石（AFt）化学结合。盐蚀产物与内部结构协调变形是造成充填膏体性能异化的关键因素，盐蚀产物充实抵抗内部应力致使压密性能和裂隙扩展能力降低。可为矿井水中充填膏体时效稳定性分析提供理论依据，对维护充填膏体长期稳定具有重要意义。
Abstract:In order to study the time-dependent characteristics of filling paste under the action of mine water, chloride salt solutions with mass fraction of 0%, 5%, 10%, and 15% were prepared, and chloride salt dry wet cycle tests with erosion cycles of 4, 8, 12, and 16 times were carried out. The macroscopic and microscopic characteristics of the filling paste were analyzed, the damage curve of the filling paste was obtained based on the constructed compaction-elastoplastic constitutive model, and the stress evolution mechanism of the filling paste under the action of chloride salt was discussed. The results indicate that the mass of filling paste shows a sharp increase, a slow increase, and a slow decrease trend with the increase of chloride erosion cycles. High-concentration chloride salt solution accelerate the quality change of filling paste. As the cycles of chloride erosion increase, the filling paste exhibits a macro-mechanical characterized by high stress-low strain, low stress-high strain, and low stress-low strain. The compaction degree exhibits a dynamic evolution characterized by an initial sharp decrease followed by a stable variation, the plasticity factor demonstrates a developmental trend of initial stability followed by a sharp change. The chloride salt promotes the stable development of the damage process of filling paste and inhibits the surge of damage in the later stage of plasticity. The development curvature of the damage curve after 16 dry-wet cycles in 5% and 10% chloride salt solution is relatively small, and the development curvature of the damage curve after 12 dry-wet cycles in 15% chloride salt solution is relatively small. Chemical corrosion is a significant factor leading to the deterioration of the binding properties of filling paste. The salt corrosion products from chemical corrosion partly originate from the chemical combination of chloride and unreacted tricalcium aluminate(C3A), and another portion arises from the chemical bonding of chloride with the hydration product ettringite(AFt). The coordination deformation between salt corrosion products and internal structure is a key factor causing the alienation of the bearing performance of filling paste. The crystalline expansion force of salt corrosion products resists internal stresses of filling paste, resulting in a reduction in compaction performance and crack propagation ability. This study can provide a theoretical basis for the analysis of the time-dependent stability of filling paste in mine water, and this study is of great significance for maintaining the long-term stability of filling paste.
-
0. 引 言
浮选是细粒物料分选中应用最广、效果最好的选矿方法。浮选机按吸气和搅拌混合方式的不同可以分为机械搅拌式和无机械搅拌式2类[1-3]，其中，射流混合装置在无机械搅拌式浮选机中运用广泛，如旋流微泡浮选柱的微泡发生器，喷射式浮选机的充气搅拌装置等[4-6]；射流混合装置对药剂和气泡具有良好的分散混合作用，且可沿矿浆输送管道沿程布置，具有将动能转化为压力势能和调浆时间长的特点，在整个射流卷吸过程中，空气反复溶解、析出微泡，药剂黏附在气泡液膜表面，发生强烈的耦合作用 [7-8]；射流混合装置的结构参数、工作参数及引射特征对多相流体的分散混合具有重要影响，其应用在煤泥浮选领域又具有界面调控特征[9-11]。
在煤泥浮选过程中，煤泥、药剂和气泡的充分分散混合及相互作用，对煤泥颗粒界面亲、疏水性调控有着重要的影响，不同工作及结构参数下射流混合流场中微粒的引射和混合规律差异明显。邱白晶等[12]采用FLUENT软件数值模拟计算了不同喷嘴截面积和喉嘴距下射流调浆混药装置的混药性能，确定了最佳结构参数的数值范围；周良富等[13]研究了射流装置关键结构参数对调浆混药效果的影响；HLOBEŇ等[14]设计了4种不同结构的射流调浆混药装置，采用数值模拟方法对流场进行了分析，得出引射管在喉管后部引射性能最佳；徐幼林等[15]通过流体力学分析，建立了密度比、压强比、流量比和面积比与射流混药性能的理论关系；何培杰等[16]采用红外光谱仪对流体与药液的混合过程进行检测，分析了混药装置的性能；KOLLER等[17]研究了射流发生器内的气泡生成与能量输入之间的关系，并分析了其产生气泡的能力和气泡中间粒径分布范围，得出概率密度分布曲线；MANIZHEH等[18]研究了逆流、旋流、射流3种浮选流场，发现射流流场可有效促进微粒的分散混合，更有利于细粒级颗粒的分选回收。综上，射流混合装置的参数对引射性能、微粒运动及作用机制产生重要的影响，但应用于煤泥浮选领域的射流混合装置多变参数有待进一步优化，从微观角度来看，射流流场对煤泥、引射流体的作用尚不明确，有待深入研究。
1. 射流混合装置在煤泥浮选中的应用
射流混合装置在煤泥浮选领域应用广泛[19-20]。图1为一种射流和搅拌协同作用的柱式浮选装置，结合射流卷吸混合、叶轮搅拌分散和柱式浮选逆流碰撞于一体的多维搅拌装置，可充分发挥射流流场具有的多相混合、微泡析出，叶轮搅拌流场具有的大区域分散及循环，柱式浮选流场具有的低紊流逆流碰撞等机制特征；其中射流混合装置直接影响煤泥、药剂和气泡等微粒的有效分散、碰撞粘附及界面作用[21-23]，是该类型浮选设备高效运转的关键。
![]()
图 1 射流和搅拌协同作用的柱式浮选装置示意Figure 1. Schematic diagram of column flotation unit with synergistic effect of jet and agitation射流混合装置的工作原理如图2所示。工作流体(矿浆)由喷嘴高速射流，流束产生的絮动扩散作用卷吸引射流体（药剂及空气），在喉管内实现两股液体动量、质量的交换；射流流束沿着行进方向可分为初始段和射流主段。在射流初始段，存在射流核心区，射流速度基本保持喷嘴出口流速；随着引射流体的介入，射流边界逐渐变宽，流速降低，在转折截面之后，进入射流主段；射流主段的起点一般在轴向距离20Dz（Dz为喷嘴直径）的位置，轴线上的射流速度开始衰弱。
射流混合装置应用在浮选领域，主要考核其引射性能指标，一般采用无量纲参数流量比q表征。
$$ q=\frac{{Q}_{\text{y}}}{{Q}_{\text{g}}}=\frac{{Q}_{\text{c}}-{Q}_{\text{g}}}{{Q}_{\text{g}}} $$ 式中，Qg为工作流体的流量，m3/s；Qy为引射流体的流量，m3/s；Qc为混合流体的流量，m3/s。
2. 试 验
2.1 试验系统
射流混合系统如图3所示。其中，螺杆泵为射流装置的工作流体提供动力；压力表和流量计监测工作参数，为控制阀和调节阀的动作提供依据。射流装置根据试验要求设计多种结构样式。气泡粒径测试系统如图4所示，螺杆泵输送的水经射流装置喷嘴高速喷出，引入空气形成气泡，为了让气泡处于稳定状态，在此过程中添加起泡剂，使用引出管把含气液体引入到激光粒度分析仪，引出管上设置有分流管确保含气液体均匀稳定地进入激光粒度分析仪。
2.2 试验内容
试验内容包括2部分：
1）物理模型参数优化：设计制作不同结构参数的试验装置，测试面积比Ar$ ({{A}}_{\text{r}}=\left({\dfrac{{{D}}_{\text{h}}}{{{D}}_{\text{z}}}}\right)^{\text{2}} $，Dh为喉管直径）、喉嘴距Le (喷嘴与喉管入口的距离)、引射管开启度γ、喉管长度L、喷嘴出口速度V对引射性能的影响，优化物理模型多变参数。
2）射流流场对物料的作用机制：通过混合成型物料在搅拌作用流场中粒度解析情况，测试射流流场对煤粒表面细泥罩盖的剥离能力；运用高速摄像仪捕捉射流流束对引射气泡的卷吸破碎情况；采用激光粒度分析仪，测试气泡的粒径大小和分布范围。
2.3 试验方法
2.3.1 物理模型参数优化方法
影响射流混合装置引射性能的参数较多，采取分步寻找各参数最优值的方法，依次优化面积比Ar、喉嘴距Le、引射管开启度γ、喉管长度L和喷嘴出口速度V的最优值范围，前序参数的优化值，应用在后续参数的优化方案中。射流装置的固定参数为：入料管直径为30 mm；引射管对称布置，直径为10 mm；喷嘴直径Dz=10 mm，喉管长度L=90 mm（喉管长度优化方案中喉管长度为可变参数）；工作流体为水，流量为2.03 m3/h，喷嘴出口速度V为7.20 m/s；引射流体为水。可变参数取值方案见表1。
表 1 可变参数取值方案Table 1. Variable parameter value scheme方 案 可变参数 变化范围 其他参数 面积比Ar优化 喉管直径Dh /mm Dh=10+4n(n=0,1,2,3,4,5)
(Ar=1 ~ 9)Le=7 mm 喉嘴距Le优化 喉嘴距
Le /mmLe=5n（n=1,2,3,5,6,7,8）
（Le=0.28Dh～2.50Dh）Dh=18 mm
（Ar=3.24）引射管开启度γ优化 引射管开启度γ/% γ=n2（n=2,3,···,9,10） Le=10 mm
Dh=18 mm喉管长度L优化 喉管长度L/mm L$=\left\{\begin{array}{c}\text{5}{n}\text{,}({n}=\text{0,1}\text{,}\text{2,3}\text{,}\text{4})\\ \text{10}{n}({n}=\text{5,6},\cdots,\text{12})\end{array}\right.$ Le=10 mm
Dh=18 mm喷嘴出口速度V优化 喷嘴出口速度V/(m·s−1) 5、7.2、11.30、14.70、20 Le=7 mm
Dh=12 mm2.3.2 射流流场对煤粒表面细泥罩盖的剥离能力试验方法
根据物理模型参数优化值，调节射流混合系统。喷嘴直径Dz=10 mm；喉管直径Dh=18 mm；面积比Ar = 3.24；喉嘴距Le=10 mm；喉管长度L=90 mm，入料量1.41 m3/h，喷嘴出口速度V=5 m/s。
将粒度为0.5～0.25 mm的低灰精煤和小于0.045 mm的高岭石按照4∶1均匀搅拌混合，恒温70 ℃烘干，烘干后制成块状人工混合矿；取1 g人工混合矿，平稳地加入到100 mL水中，静置1 min后，倒入SALD-7101激光粒度分析仪中，其自带搅拌装置以500 r/min转速搅拌，分别在1、1.5、2、2.5、3、3.5、4、4.5、5、5.5 min测试悬浮液的粒度分布；取一定量的人工混合矿，配制成质量浓度10 g/L的矿浆，静置1 min后，开启射流混合系统，在试验槽内随机取样进行激光粒度分布测试和EDS能谱测试。EDS能谱仪利用不同元素的X射线光子特征能量不同进行元素成分分析，试验中采用型号为XFlash6130的EDS能谱仪对物料进行测试。
2.3.3 射流流束对引射气泡的卷吸破碎能力试验方法
物理模型参数同上。调节螺杆泵出口管道的调节阀，喷嘴出口流量分别为2.03、1.01 和0.50 m3/h，对应的喷嘴出口速度分别为7.20、3.6 和1.8 m/s；引射管设置在固定位置，匀速向引射管注射空气，确保引射管出口端的气泡大小一致，使用高速摄像仪在1 000帧/s的摄像条件下捕捉卷吸气泡的粒径迁移过程。
2.3.4 气泡粒径迁移规律试验方法
物理模型参数同上。喷嘴出口距离槽底100 mm，入料量2.03 m3/h，喷嘴出口速度为7.20 m/s；起泡剂选择甲基异丁基甲醇，用量为0.012 4 mL/L（按煤泥浮选单位矿浆用药10 g/m3计算）；吸气量为变参数，通过调节气体流量计进口的开启度，分别控制吸气量为500、400、300、200和100 L/h。
3. 结果与分析
3.1 射流装置结构参数对引射能力的影响
面积比和喉嘴距对引射能力的影响结果如图5所示，由图5可知，当面积比Ar从1增大到9，引射流体流量比q先增大后减小，其中面积比Ar=3.24时，流量比q最大；当喉嘴距Le从0.28Dh增大到2.50Dh，引射流体的流量先增大后减小，但总体波动范围较小，其中当喉嘴距Le=0.56Dh时，流量比q最大。
![]()
图 5 面积比和喉嘴距对引射能力的影响Figure 5. Influence of throat-nozzle distance and area ratio on ejection capability引射流体为水、气时引射管开启度对引射能力的影响曲线分别如图6、图7所示。由图6和图7可知，在相同的工作参数下，引射流体的流量与引射管开启度成正比关系；引射管开启度为16 %时，引射流体的引射速度最大。当射流速度为7.20 m/s时，水的引射速度上限为4.10 m/s，气的引射速度上限为8.20 m/s。
![]()
图 6 引射管开启度对引射能力的影响（引射流体：水）Figure 6. Influence of opening degree of ejection tube on ejection capability (ejection fluid: water)![]()
图 7 引射管开启度对引射能力的影响（引射流体：气）Figure 7. Influence of opening degree of ejector tube on ejection capability (ejection fluid: air)喉管长度对引射能力的影响结果如图8所示。由图8可知，当喉管长度L从0 增加到90 mm时，引射流体的流量逐渐增加，此后随着喉管长度逐渐增加到140 mm，引射流体的流量保持不变，说明喉管长度L=9Dz是喉管能否起到稳压作用的临界点；综合考虑引射能力和沿程损失，喉管的长度应保持在9Dz。
喷嘴出口速度对引射能力的影响曲线如图9所示。由图9可知，引射流量随着喷嘴出口速度的增加先快速后缓慢增加，引射流体（水）的速度达到上限，流量基本保持一致；从引射能力的角度考虑，喷嘴出口速度应设置在15 m/s。
3.2 射流流场对物料的作用机制
人工混合煤样(0.5～0.25 mm制成)粒度解离情况如图10所示。由图10可知，射流流场具有较强的物料解离及分散作用，人工混合矿经射流装置单次射流混合作用后，悬浮液中细颗粒物料累计产率明显增加，作用效果等同于激光粒度分析仪自带搅拌装置以500 r/min转速搅拌4～4.5 min。
![]()
图 10 人工混合煤样(0.5～0.25 mm制成)粒度解离情况Figure 10. Particle size dissociation of artificial mixed coal sample (made by 0.5～0.25 mm)采用EDS能谱仪测试射流作用前后物料所含元素的变化，直观判断射流流场对煤粒表面细泥的剥离效果。人工混合煤样射流前后EDS能谱图如图11所示。由图11可知，射流清洗前人工混合煤样的EDS能谱图中有C、O、Al和Si等元素，其中C元素峰值最高，O、Al和Si也具有明显的峰值；射流清洗后，人工混合煤样的EDS能谱图中Al和Si元素峰值不明显，说明经射流清洗后煤粒表面罩盖的高岭石被有效剥离。
![]()
图 11 人工混合煤样(0.5～0.25 mm制成)射流前后EDS能谱图Figure 11. EDS spectrum of artificial mixed coal sample (made by 0.5～0.25 mm) before and after jet mixing不同射流速度时气泡卷吸粉碎的动态捕捉图如图12所示。由图12可知，当射流速度小于1.8 m/s时，气泡会变形、撕裂但很难被粉碎；当射流速度达到3.6 m/s时，气泡被粉碎，但气泡粒径较大；当射流速度达到7.2 m/s时，气泡会瞬间被粉碎成粒径小、数量多的气泡群，由此可知射流速度的最佳工作机制应大于7.2 m/s，即喷嘴出口速度V >7.2 m/s。
![]()
图 12 不同射流速度时气泡卷吸粉碎的动态捕捉图Figure 12. Dynamic capture diagram of bubble entrainment and crushing under different jet velocity不同粒径气泡的累计产率如图13所示。由图13可知，引射吸气量大小对气泡粒径的分布影响较小，主要原因是射流流场中所有引射空气均受到工作流体的粉碎作用且粉碎程度相对均匀；90%以上气泡粒径均小于45 μm，说明射流卷吸作用吸气量大且有利于产生微泡。
4. 结 论
1）射流混合装置多变参数对引射性能的影响规律：随着面积比Ar和喉嘴距Le的增大，引射流体的流量比q先增大后减小，其中面积比Ar=3.24、喉嘴距Le=0.56Dh时引射性能最佳；引射流体的流量与引射管开启度γ成正比关系；引射速度受限于射流速度，当射流速度达到15 m/s，引射速度达到上限；喉管长度L对喉管的稳压作用至关重要，喉管长度L=9Dz是喉管能否起到稳压作用的临界点。
2）射流流场具有较强的物料解离及分散作用。单次射流混合作用对物料解离及分散效果等同于激光粒度分析仪自带搅拌装置以500 r/min转速搅拌4~4.5 min；射流后样品EDS能谱图中Al和Si元素含量大幅降低，说明射流流场对煤泥表面的黏土矿物有强烈清洗剥离作用。
3）射流流束对引射气泡粒径迁移的影响规律。当喷嘴出口速度V >7.2 m/s时，引射气泡会瞬间被粉碎成粒径小、数量多的气泡群，气泡的粒径分布均匀，90%以上气泡均小于45 μm，射流作用有利于产生微泡。
-
![]()

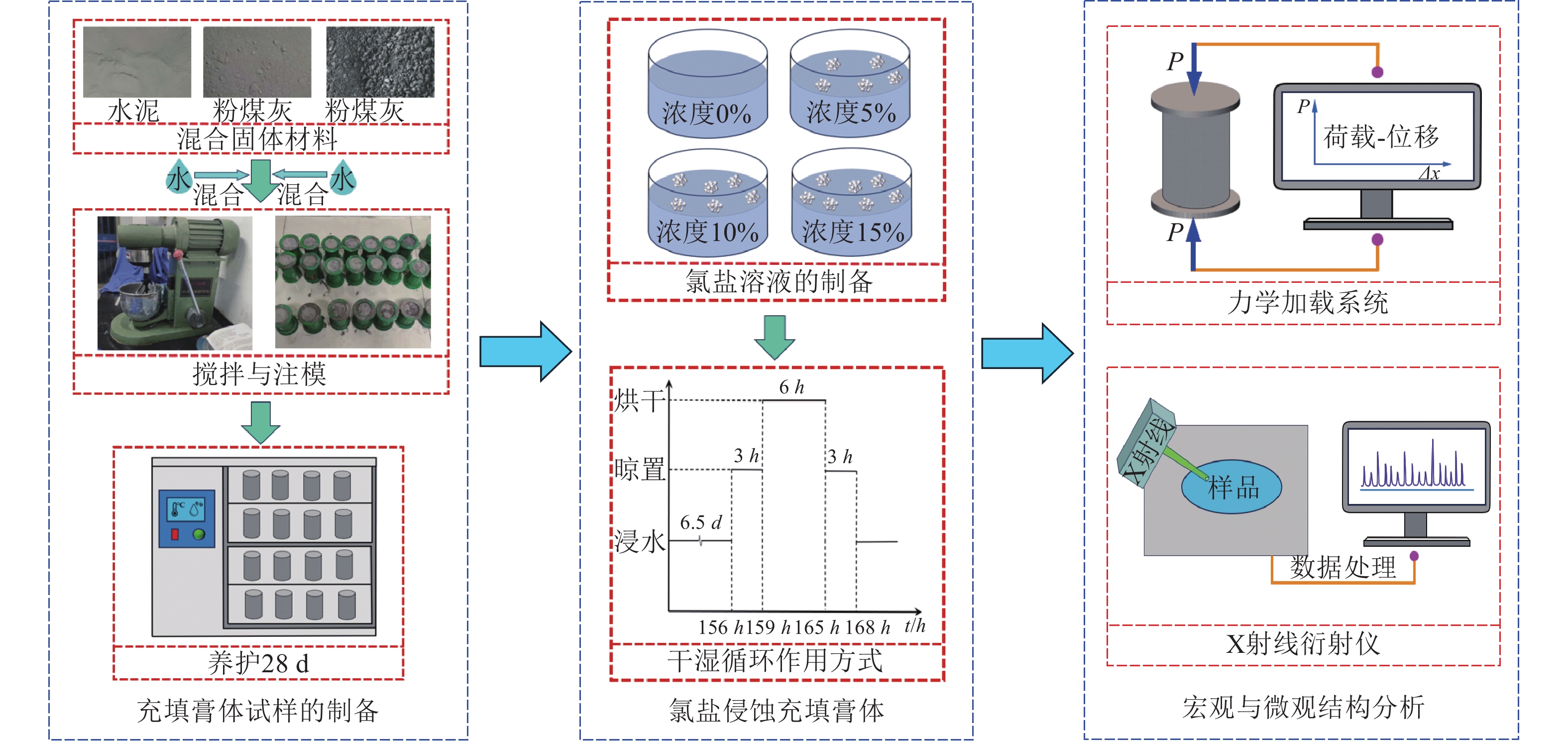

图 1 充填膏体氯盐侵蚀试验流程图
Figure 1. Flow chart of chloride salt erosion test for filling paste
![]()

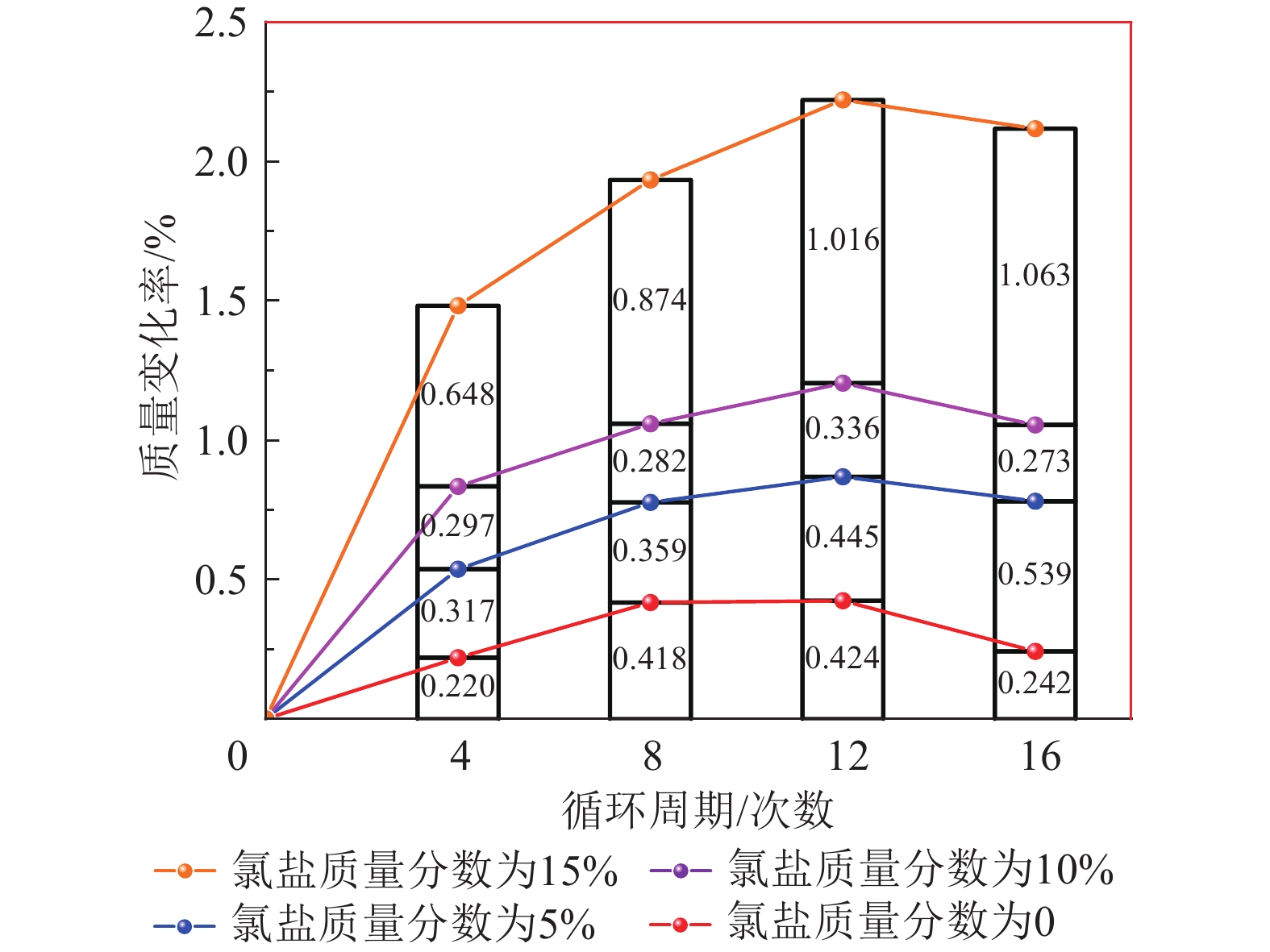

图 2 氯盐溶液中充填膏体试样的质量变化曲线
Figure 2. Mass change curve of filling paste sample in chloride salt solution
![]()

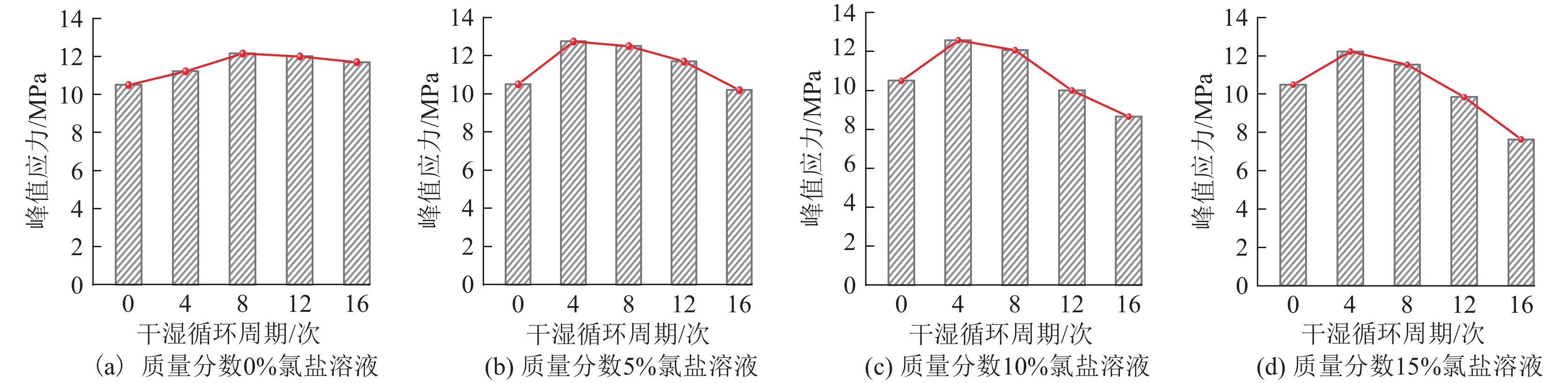

图 3 不同氯盐溶液中充填膏体的峰值应力
Figure 3. Peak stress of filling paste samples in chloride salt solutions of different concentrations
![]()

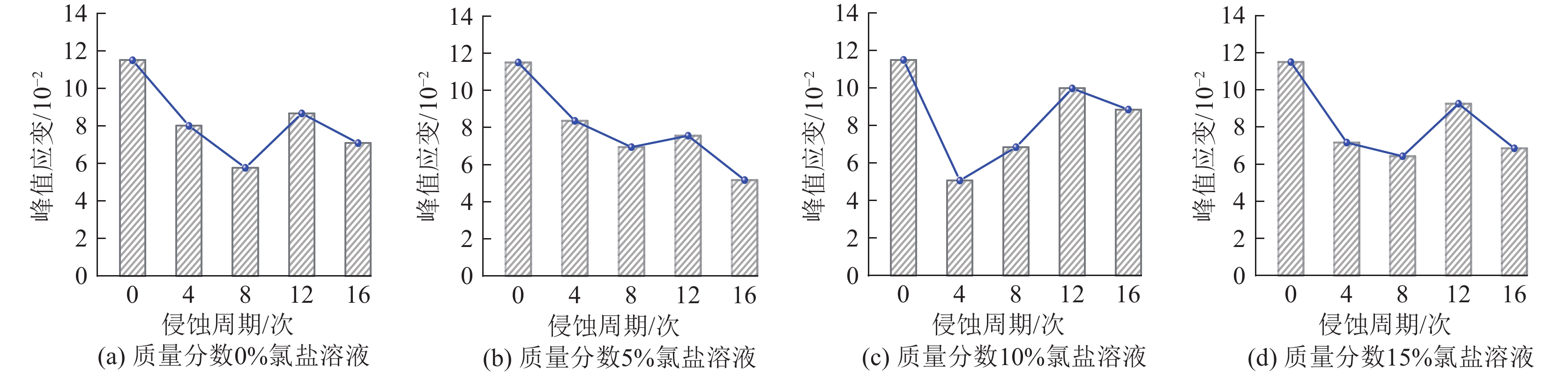

图 4 不同氯盐溶液中充填膏体试样的峰值应变
Figure 4. Peak strain of filling paste samples in chloride salt solutions of different concentrations
![]()

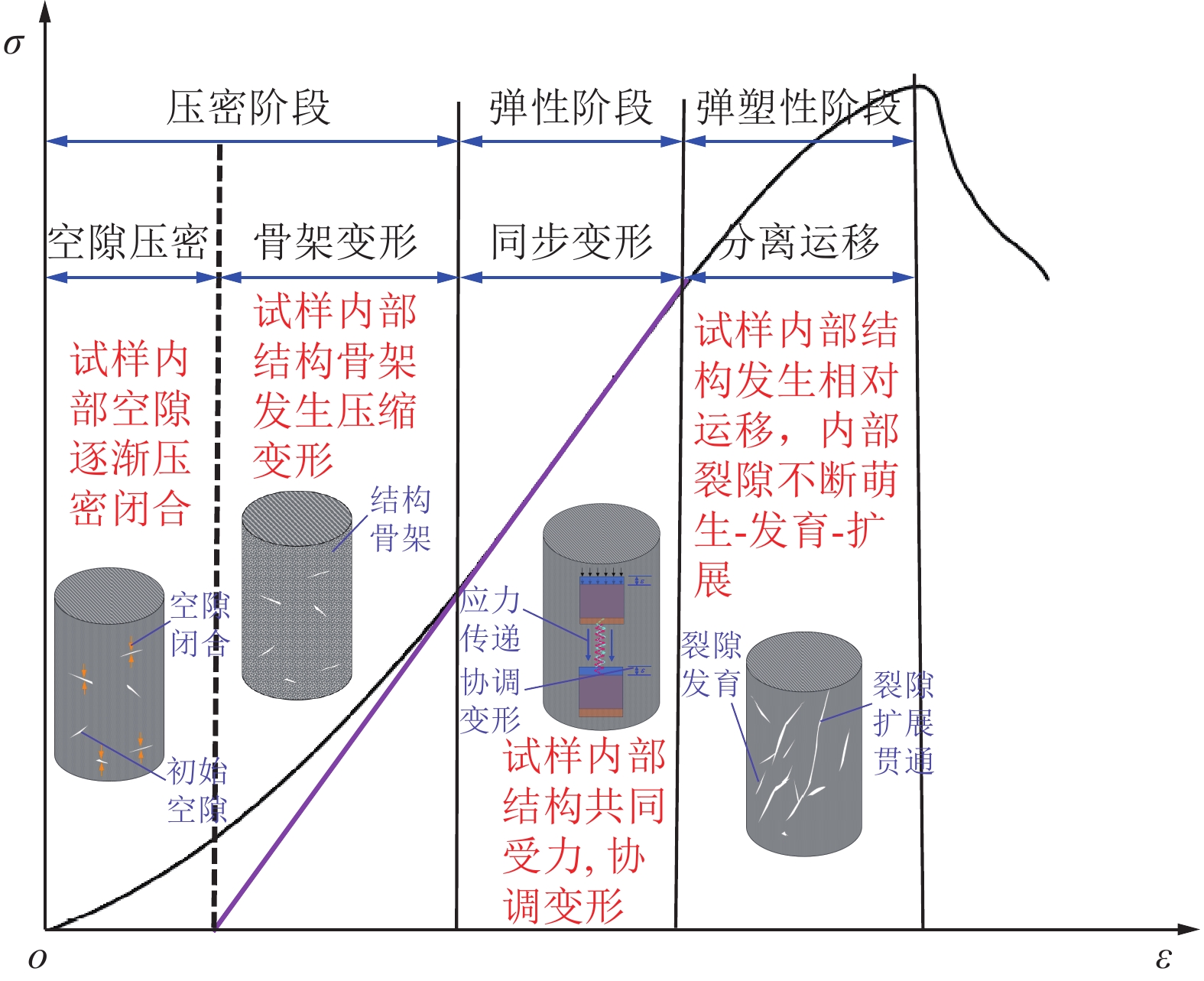

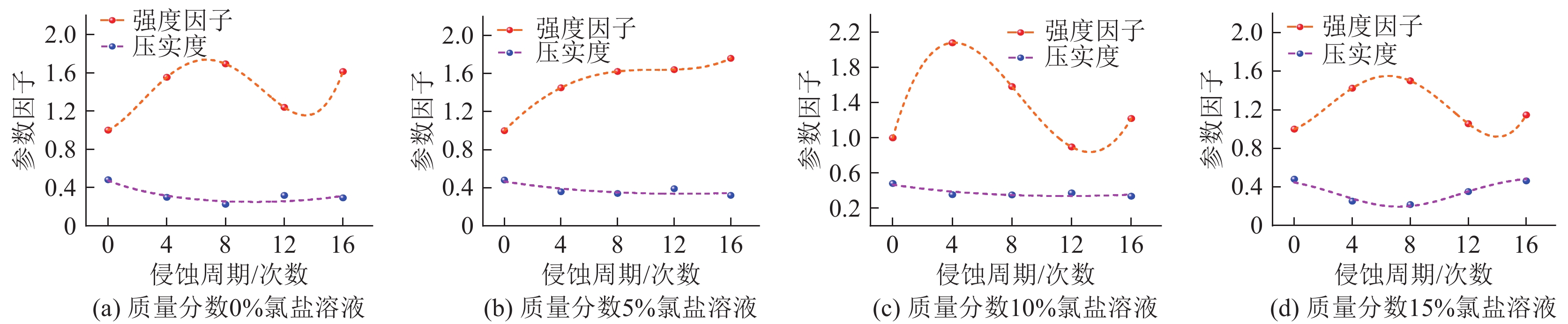

图 6 氯盐作用下充填膏体试样的压密−弹性阶段
Figure 6. Compression-elastic stage of filling paste samples under the action of chloride salts
![]()

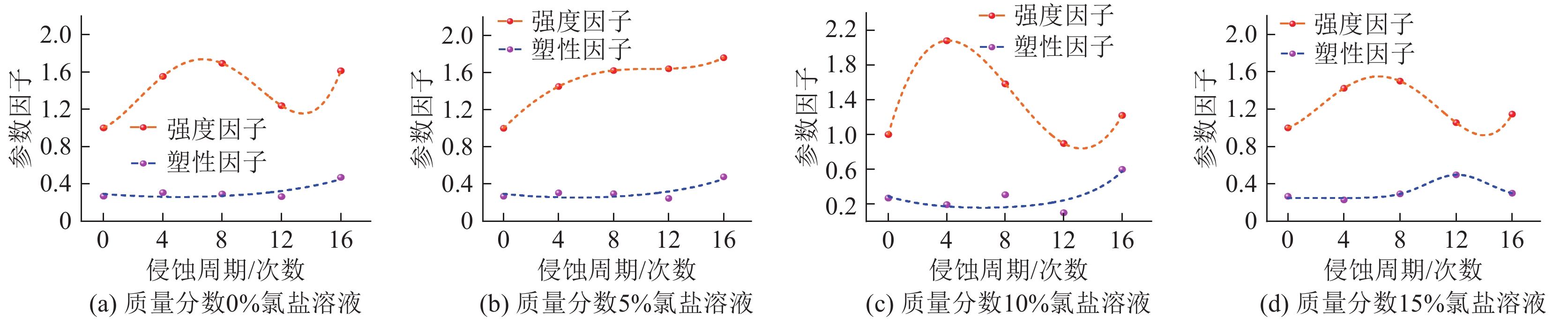

图 7 氯盐作用下充填膏体试样的弹性−塑性阶段
Figure 7. Elastic-plastic stage of filling paste samples under the action of chloride salt
![]()

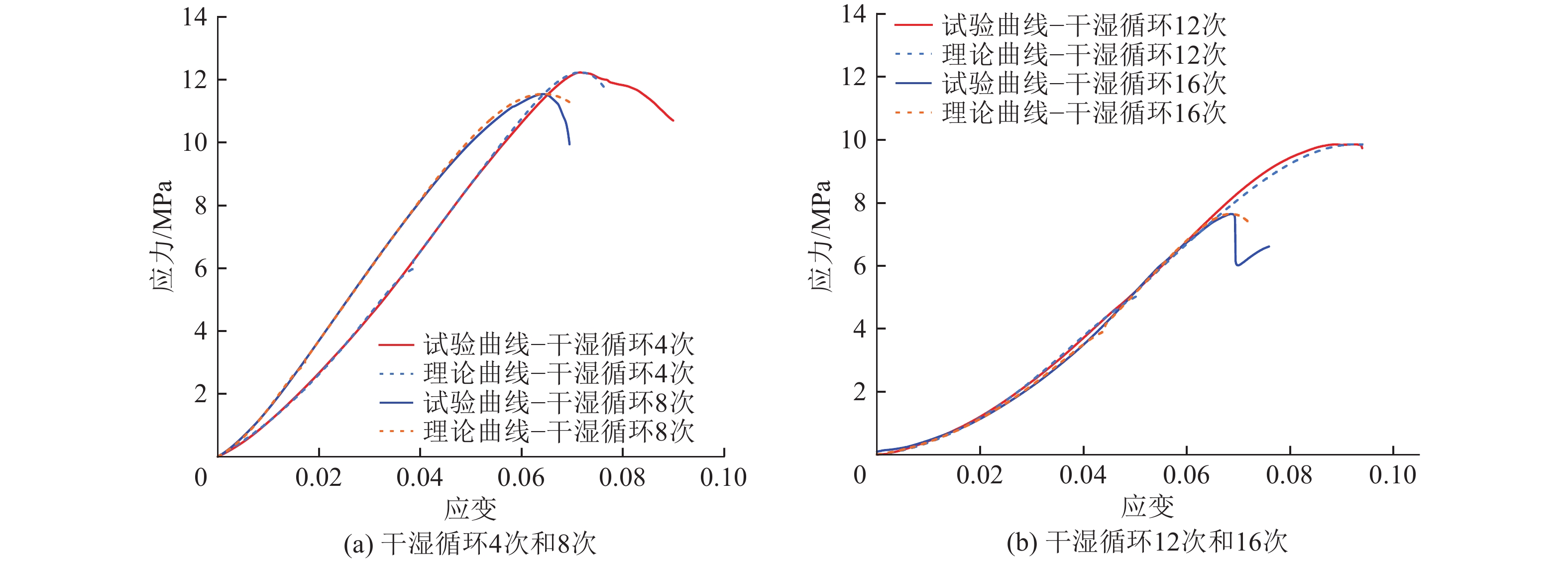

图 8 质量分数为15%氯盐溶液中充填膏体试样的应力−应变曲线
Figure 8. Stress-strain curve of filling paste sample in 15% chloride salt solution
![]()

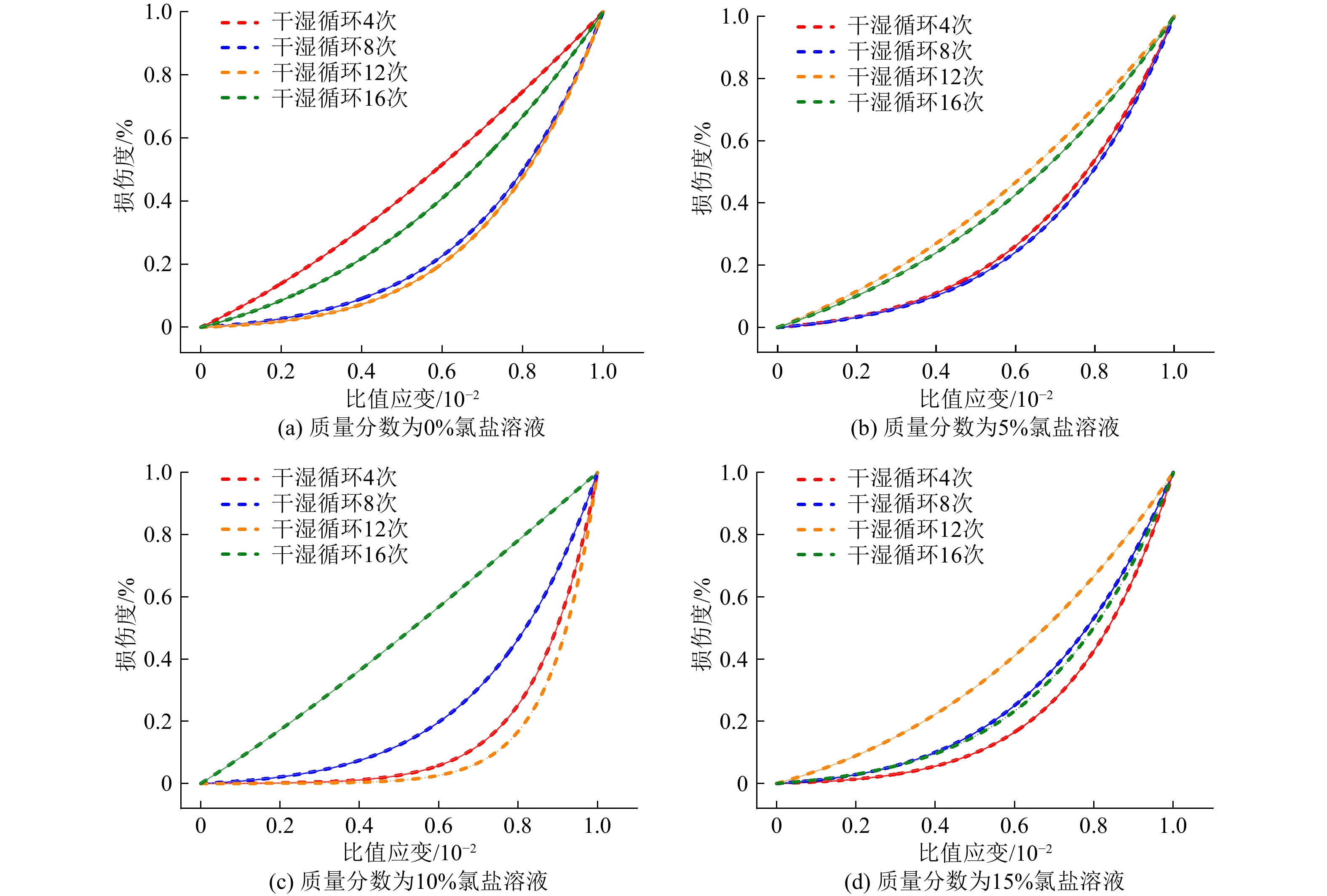

图 9 充填膏体试样弹塑性阶段的损伤发展进程
Figure 9. Development process of damage in the elastic-plastic stage of filling paste samples
![]()

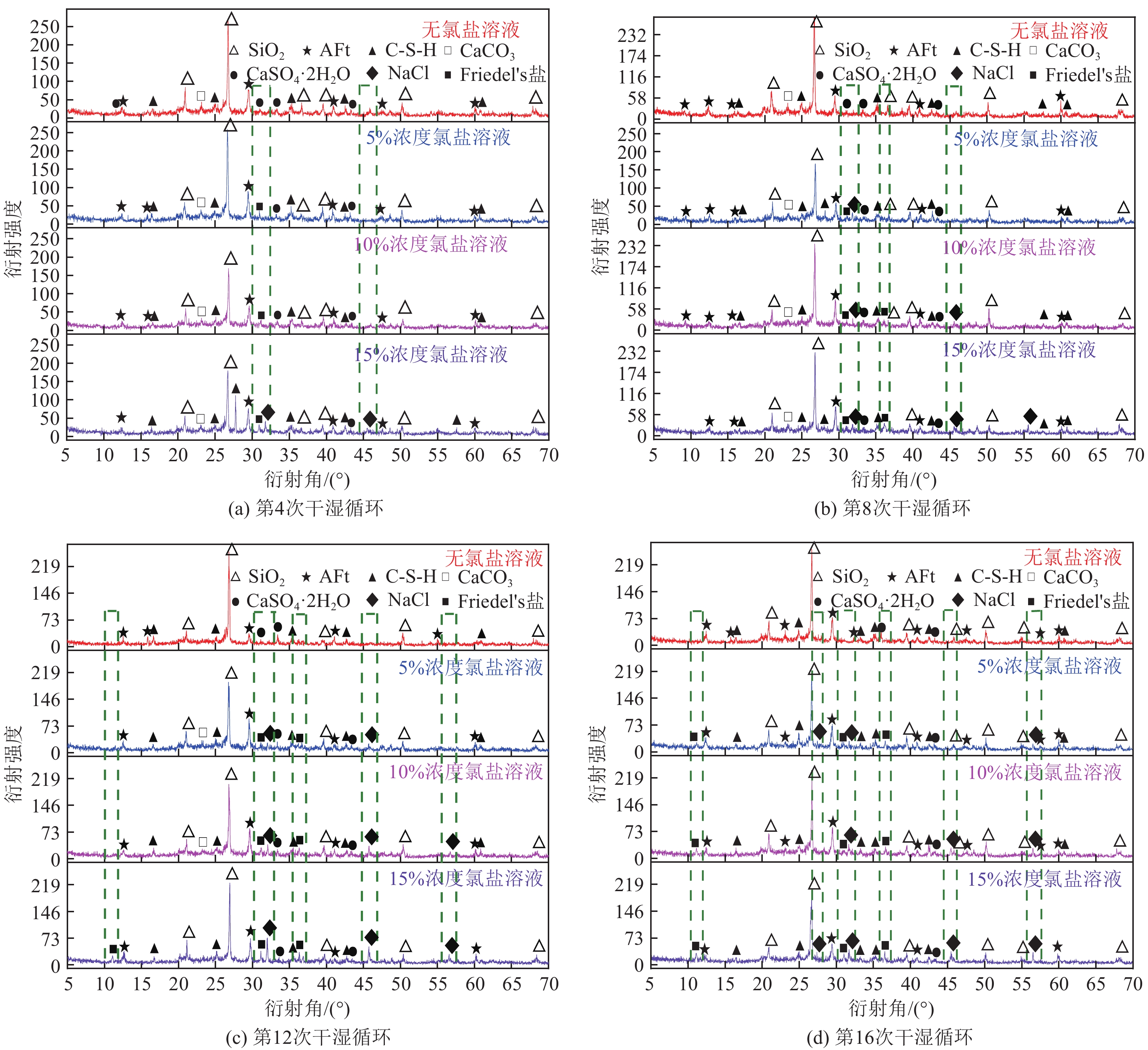

图 10 不同工况下充填膏体试样的XRD图谱
Figure 10. Phase analysis of filling paste samples under different working conditions
![]()

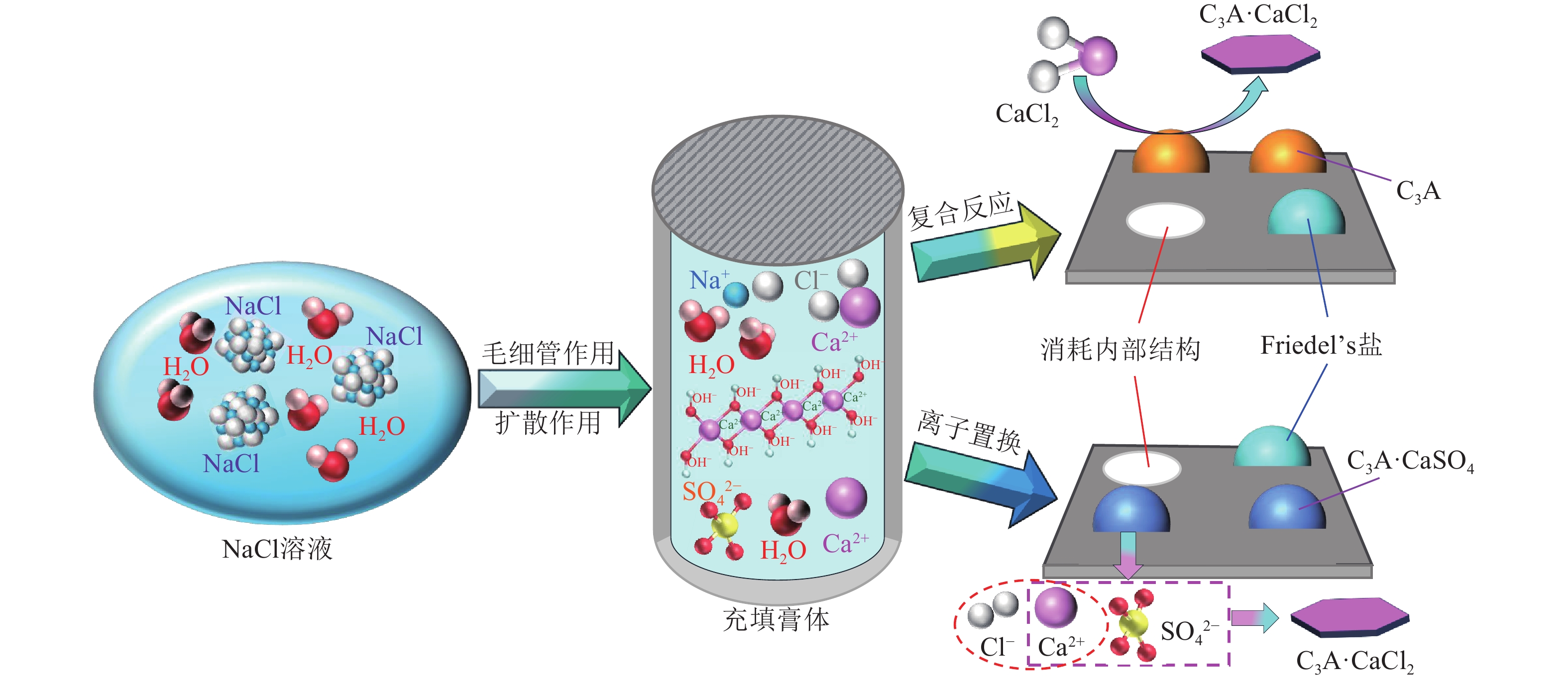

图 11 氯盐与充填膏体内部结构的化学反应机制
Figure 11. Chemical reaction mechanism of chloride salt and internal structure of filling paste
![]()

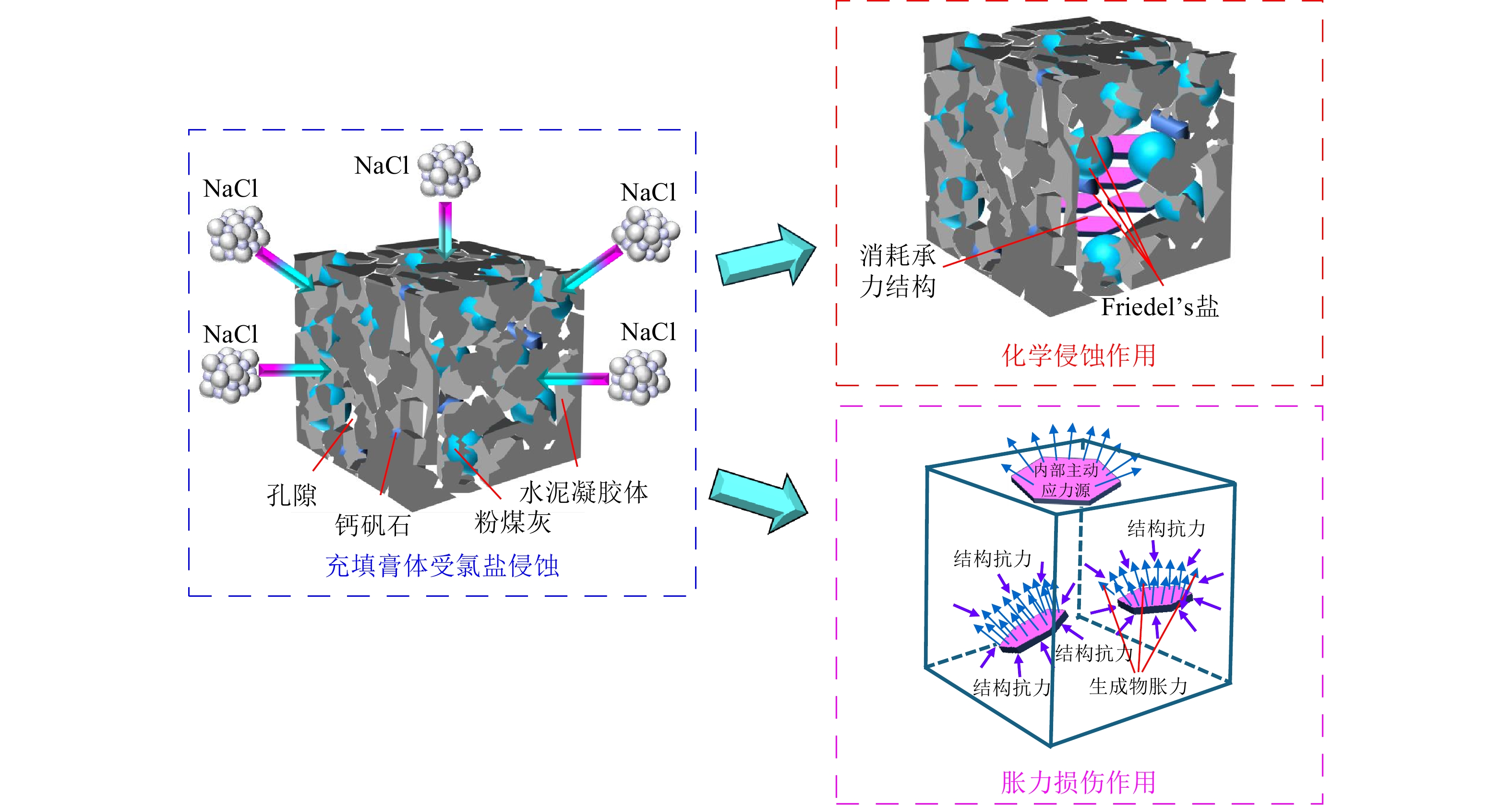

图 12 氯盐对充填膏体内部结构的损伤机制
Figure 12. The damage mechanism of chloride salts on the internal structure of filling paste
![]()

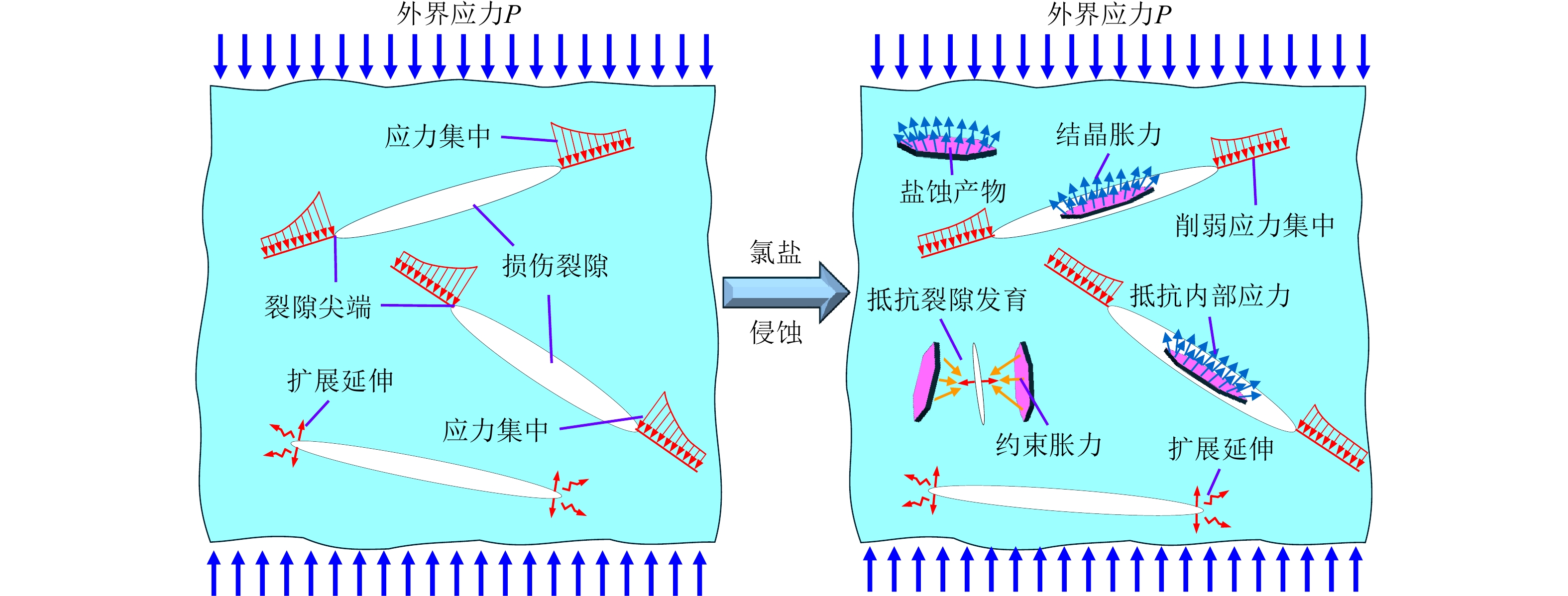

图 13 氯盐作用下充填膏体内部裂隙扩展特征
Figure 13. Propagation characteristics of internal cracks in filling paste under the action of chloride salts
![]()
图 14 氯盐作用下充填膏体的内−外应力特征
Figure 14. Internal-external stress characteristics of filling paste under the action of chloride salts
表 1 质量分数为15%氯盐溶液中充填膏体试样本构参数
Table 1 Constitutive parameters of the filling paste sample in 15% chloride salt solution
干湿循环次数 εc a b α m E εu 4 0.03863 − 9.45957 0.58175 0.25332 11.26190 215.94257 0.07168 8 0.01732 − 28.88615 0.61089 0.21776 5.65042 227.52854 0.06431 12 0.05060 − 12.79441 0.88849 0.35174 5.11695 160.10197 0.09260 16 0.04427 − 9.55714 0.86449 0.46375 11.17162 173.92626 0.06857
下载: 导出CSV
-
[1] 王永岩,于卓群,崔立桩. 不同含水率膏体充填材料的单轴压缩试验研究[J]. 煤炭科学技术,2022,50(6):219−224. WANG Yongyan,YU Zhuoqun,CUI Lizhuang. Experimental study on compressive behavior of cemented paste backfill material with different water contents[J]. Coal Science and Technology,2022,50(6):219−224.
[2] 张吉雄,张强,周楠,等. 煤基固废充填开采技术研究进展与展望[J]. 煤炭学报,2022,47(12):4167−4181. ZHANG Jixiong,ZHANG Qiang,ZHOU Nan,et al. Research progress and prospect of coal based solid waste backfilling mining technology[J]. Journal of China Coal Society,2022,47(12):4167−4181.
[3] 杜兆文,陈绍杰,尹大伟,等. 氯盐侵蚀环境下膏体充填体稳定性试验研究[J]. 中国矿业大学学报,2021,50(3):532−538,547. DU Zhaowen,CHEN Shaojie,YIN Dawei,et al. Experimental study of stability of paste backfill under chloride erosion environment[J]. Journal of China University of Mining & Technology,2021,50(3):532−538,547.
[4] 王树帅,李永亮,李清,等. 基于泰波理论的矸石级配系数对充填材料性能的影响[J]. 采矿与安全工程学报,2022,39(4):683−692. WANG Shushuai,LI Yongliang,LI Qing,et al. Influence of gangue gradation coefficient on the performance of filling material based on talbol theory[J]. Journal of Mining & Safety Engineering,2022,39(4):683−692.
[5] 李亚娇,鱼郑,鞠恺,等. 粉煤灰基膏体充填脱氨方法研究综述[J]. 煤炭科学技术,2023,51(6):265−274. LI Yajiao,YU Zheng,JU Kai,et al. A review of fly ash-based paste filling deamination methods[J]. Coal Science and Technology,2023,51(6):265−274.
[6] 徐文彬,陈伟,张亚伦,等. 深部充填开采矸石-粉煤灰料浆流变特性研究[J]. 煤炭科学技术,2023,51(3):85−93. XU Wenbin,CHEN Wei,ZHANG Yalun,et al. Research on rheological characteristics of gangue-fly ash slurry in deep filling mining[J]. Coal Science and Technology,2023,51(3):85−93.
[7] 杨科,魏祯,赵新元,等. 黄河流域煤电基地固废井下绿色充填开采理论与技术[J]. 煤炭学报,2021,46(S2):925−935. YANG Ke,WEI Zhen,ZHAO Xinyuan,et al. Theory and technology of green filling of solid waste in under-ground mine at coal power base of Yellow River Basin[J]. Journal of China Coal Society,2021,46(S2):925−935.
[8] 孙亚军,赵先鸣,徐智敏,等. 煤矿矿井水水质形成及演化的水动力场驱动作用及数学模型构建[J]. 煤炭学报,2023,48(11):4157−4170. SUN Yajun,ZHAO Xianming,XU Zhimin,et al. Hydrodynamic field driving effect and mathematical model construction of water quality formation and evolution in coal mine[J]. Journal of China Coal Society,2023,48(11):4157−4170.
[9] 陈绍杰,刘久潭,汪锋,等. 基于PCA-RA的滨海矿井水源识别技术研究[J]. 煤炭科学技术,2021,49(2):217−225. CHEN Shaojie,LIU Jiutan,WANG Feng,et al. Technological research on water source identiftcation of coastal coalmines based on PCA-RA[J]. Coal Science and Technology,2021,49(2):217−225.
[10] 刘晓蕊,李栋,王高峰. 生物炭吸附煤矿酸性矿井水中污染物技术展望[J]. 采矿与安全工程学报,2022,39(6):1187−1197. LIU Xiaorui,LI Dong,WANG Gaofeng. Prospects of biochar adsorption for pollutants removal from acid mine drainage[J]. Journal of Mining & Safety Engineering,2022,39(6):1187−1197.
[11] 郭育霞,冉洪宇,冯国瑞,等. 酸性环境中矸石胶结充填体强度及徐变特征[J]. 采矿与安全工程学报,2021,38(2):361−369. GUO Yuxia,RAN Hongyu,FENG Guorui,et al. Strength and creep characteristics of cemented gangue backfill in acid environment[J]. Journal of Mining & Safety Engineering,2021,38(2):361−369.
[12] 金爱兵,姚宝顺,陈帅军,等. 不同氯离子质量分数下充填体变形破坏及能耗特征[J]. 中南大学学报(自然科学版),2023,54(6):2370−2381. doi: 10.11817/j.issn.1672-7207.2023.06.025 JIN Aibing,YAO Baoshun,CHEN Shuaijun,et al. Deformation failure and energy consumption characteristics of filling body at different mass fraction of chloride ions[J]. Journal of Central South University (Science and Technology),2023,54(6):2370−2381. doi: 10.11817/j.issn.1672-7207.2023.06.025
[13] 高萌,刘娟红,吴爱祥,等. 典型氯盐环境中富水充填材料腐蚀及劣化机理[J]. 中南大学学报(自然科学版),2016,47(8):2776−2783. doi: 10.11817/j.issn.1672-7207.2016.08.032 GAO Meng,LIU Juanhong,WU Aixiang,et al. Corrosion and deterioration mechanism of rich-water filling materials in typical chloride salt environment[J]. Journal of Central South University (Science and Technology),2016,47(8):2776−2783. doi: 10.11817/j.issn.1672-7207.2016.08.032
[14] 刘娟红,高萌,吴爱祥. 酸性环境中富水充填材料腐蚀及劣化机理[J]. 工程科学学报,2016,38(9):1212−1220. LIU Juanhong,GAO Meng,WU Aixiang. Corrosion and deterioration mechanism of water-rich filling materials in acid solution[J]. Chinese Journal of Engineering,2016,38(9):1212−1220.
[15] 孙琦,李喜林,卫星,等. 矿井水腐蚀对充填膏体强度影响的试验研究[J]. 硅酸盐通报,2015,34(5):1246−1251. SUN Qi,LI Xilin,WEI Xing,et al. Experimental study on the influence of mine water corrosion over filling paste strength[J]. Bulletin of the Chinese Ceramic Society,2015,34(5):1246−1251.
[16] 李北星,周长泉,蔡老虎,等. 硫酸环境作用下粉煤灰混凝土性能劣化时变规律[J]. 材料科学与工程学报,2014,32(6):809−815. LI Beixing,ZHOU Changquan,CAI Laohu,et al. Time-dependent rules of performance degradation of fly ash concretes in sulfuric acid environments[J]. Journal of Materials Science and Engineering,2014,32(6):809−815.
[17] 赵力,刘娟红,周卫金,等. 矿井环境中混凝土材料腐蚀损伤演化与机理分析[J]. 煤炭学报,2016,41(6):1422−1428. ZHAO Li,LIU Juanhong,ZHOU Weijin,et al. Damage evolution and mechanism of concrete erosion at sulfate environment in underground mine[J]. Journal of China Coal Society,2016,41(6):1422−1428.
[18] 周俊丽,王玉超. 神东矿区水质对乳化液稳定性影响的研究[J]. 煤炭科学技术,2017,45(7):118−122. ZHOU Junli,WANG Yuchao. Study on water quality in Shendong Mining Area affected to stability of emulsion[J]. Coal Science and Technology,2017,45(7):118−122.
[19] 刘加平,刘玉静,石亮,等. 氯盐-硫酸盐对水泥基材料的复合侵蚀破坏[J]. 建筑材料学报,2016,19(6):993−997. doi: 10.3969/j.issn.1007-9629.2016.06.007 LIU Jiaping,LIU Yujing,SHI Liang,et al. Combined attack of chloride-sulfate on cement-based materials[J]. Journal of Building Materials,2016,19(6):993−997. doi: 10.3969/j.issn.1007-9629.2016.06.007
[20] 郭凯,佟舟,张树峰,等. 冻融与氯盐侵蚀耦合作用下GO-RAC的耐久性能[J]. 建筑材料学报,2023,26(11):1183−1191. doi: 10.3969/j.issn.1007-9629.2023.11.006 GUO Kai,TONG Zhou,ZHANG Shufeng,et al. Durability of GO-RAC under the coupling action of freeze-thaw cycling and chloride salt erosion[J]. Journal of Building Materials,2023,26(11):1183−1191. doi: 10.3969/j.issn.1007-9629.2023.11.006
[21] 赵庆新,李东华,闫国亮,等. 受损混凝土抗硫酸盐腐蚀性能[J]. 硅酸盐学报,2012,40(2):217−220. ZHAO Qingxin,LI Donghua,YAN Guoliang,et al. Corrosion resistance of damaged concrete exposed to sulphate attack[J]. Journal of the Chinese Ceramic Society,2012,40(2):217−220.
[22] 余伟健,万幸,刘芳芳,等. 红土膏体充填材料及其物理特性试验研究[J]. 煤炭科学技术,2021,49(2):61−68. YU Weijian,WAN Xing,LIU Fangfang,et al. Experimental study on red clay paste backfilling material and its physical characteristics[J]. Coal Science and Technology,2021,49(2):61−68.
[23] 陈会官,赵程,张睿,等. 考虑空隙压密特征的岩石弹塑性损伤增量本构模型[J]. 岩石力学与工程学报,2023,42(12):3043−3055. CHEN Huiguan,ZHAO Cheng,ZHANG Rui,et al. Elastoplastic damage incremental constitutive model of rock considering the characteristics of void compaction[J]. Chinese Journal of Rock Mechanics and Engineering,2023,42(12):3043−3055.
[24] 张超,曹文贵,徐赞,等. 岩石初始宏观变形模拟及微裂纹闭合应力确定方法[J]. 岩土力学,2018,39(4):1281−1288,1301. ZHANG Chao,CAO Wengui,XU Zan,et al. Initial macro-deformation simulation and determination method of micro-crack closure stress for rock[J]. Rock and Soil Mechanics,2018,39(4):1281−1288,1301.
[25] 吕思清,朱杰兵,汪斌,等. 冻融荷载耦合作用下含开口裂隙砂岩宏细观损伤模型研究[J]. 岩石力学与工程学报,2023,42(5):1124−1135. LYU Siqing,ZHU Jiebing,WANG Bin,et al. Study on macro-meso damage model of sandstone with open cracks under the coupling action of freeze-thaw and load[J]. Chinese Journal of Rock Mechanics and Engineering,2023,42(5):1124−1135.
[26] 耿殿栋,亓宪寅,付鹏,等. 不同钻井液浸泡下泥页岩力学特性及损伤本构模型[J]. 煤炭科学技术,2023,51(10):109−118. GENG Diandong,QI Xianyin,FU Peng,et al. Mechanical properties and damage constitutive model of mud shale under different drilling fluids immersion1[J]. Coal Science and Technology,2023,51(10):109−118.
[27] 赵树果,苏东良,张亚伦,等. 尾砂胶结充填体蠕变试验及统计损伤模型研究[J]. 金属矿山,2016(5):26−30. doi: 10.3969/j.issn.1001-1250.2016.05.006 ZHAO Shuguo,SU Dongliang,ZHANG Yalun,et al. Study on creep test of cemented tailings backfill and statistical damage model[J]. Metal Mine,2016(5):26−30. doi: 10.3969/j.issn.1001-1250.2016.05.006
[28] 刘冬桥,郭允朋,李杰宇,等. 基于声发射的脆性岩石单轴压缩损伤演化与本构模型[J]. 中国矿业大学学报,2023,52(4):687−700. LIU Dongqiao,GUO Yunpeng,LI Jieyu,et al. Damage evolution and constitutive model of brittle rock under uniaxial compression based on acoustic emission[J]. Journal of China University of Mining & Technology,2023,52(4):687−700.
[29] 董陇军,张义涵,孙道元,等. 花岗岩破裂的声发射阶段特征及裂纹不稳定扩展状态识别[J]. 岩石力学与工程学报,2022,41(1):120−131. DONG Longjun,ZHANG Yihan,SUN Daoyuan,et al. Stage characteristics of acoustic emission and identification of unstable crack state for granite fractures[J]. Chinese Journal of Rock Mechanics and Engineering,2022,41(1):120−131.
[30] 钱维民,苏骏,李扬,等. 超低温和氯盐作用对超高韧性水泥基复合材料碳化性能的影响[J]. 复合材料学报,2023,40(6):3486−3498. QIAN Weimin,SU Jun,LI Yang,et al. Effect of ultra-low temperature and chloride on carbonation performance of ultra-high toughness cement-based composite[J]. Acta Materiae Compositae Sinica,2023,40(6):3486−3498.
[31] 张经双,段雪雷,吴倩云,等. 氯盐-干湿循环耦合作用下水泥土的力学性能[J]. 建筑材料学报,2021,24(3):508−515,550. doi: 10.3969/j.issn.1007-9629.2021.03.009 ZHANG Jingshuang,DUAN Xuelei,WU Qianyun,et al. Mechanical properties of cement soil subject to coupling effect of chloride salt solution and dry-wet cycles[J]. Journal of Building Materials,2021,24(3):508−515,550. doi: 10.3969/j.issn.1007-9629.2021.03.009
[32] 史天尧,陈星宇,张敏,等. 水泥基材料中氯离子结合机理及其影响因素研究进展[J]. 硅酸盐通报,2021,40(1):13−24. SHI Tianyao,CHEN Xingyu,ZHANG Min,et al. Mechanism of chloride binding and its influence factors in cement-based materials[J]. Bulletin of the Chinese Ceramic Society,2021,40(1):13−24.
[33] 王雪,王全,张滨,等. 钢渣作为钾盐矿充填料胶结剂的固化机理[J]. 工程科学学报,2018,40(10):1177−1186. WANG Xue,WANG Quan,ZHANG Bin,et al. Hydration mechanism of using steel slag as binder for backfill materials in potash mines[J]. Chinese Journal of Engineering,2018,40(10):1177−1186.
[34] 张立明,余红发. 干湿循环次数对氯离子扩散系数的影响[J]. 湖南大学学报(自然科学版),2014,41(3):26−30. ZHANG Liming,YU Hongfa. Influence of dry-wet cycles on chloride diffusion coefficient[J]. Journal of Hunan University (Natural Sciences),2014,41(3):26−30.
[35] 王小刚,史才军,何富强,等. 氯离子结合及其对水泥基材料微观结构的影响[J]. 硅酸盐学报,2013,41(2):187−198. doi: 10.7521/j.issn.0454-5648.2013.02.11 WANG Xiaogang,SHI Caijun,HE Fuqiang,et al. Chloride binding and its effects on microstructure of cement-based materials[J]. Journal of the Chinese Ceramic Society,2013,41(2):187−198. doi: 10.7521/j.issn.0454-5648.2013.02.11
-
期刊类型引用(0)
其他类型引用(1)
计量
- 文章访问数: 35
- HTML全文浏览量: 2
- PDF下载量: 10
- 被引次数: 1
