暗环境适应性的基于SLAM的煤矿井下机器人定位方法

江松, 崔智翔, 代碧波, 饶彬舰, 何润丰, 王浩宇

江 松,崔智翔,代碧波,等. 暗环境适应性的基于SLAM的煤矿井下机器人定位方法[J]. 煤炭科学技术,2025,53(5):349−361. DOI: 10.12438/cst.2024-0181
引用本文: 江 松,崔智翔,代碧波,等. 暗环境适应性的基于SLAM的煤矿井下机器人定位方法[J]. 煤炭科学技术,2025,53(5):349−361. DOI: 10.12438/cst.2024-0181
JIANG Song,CUI Zhixiang,DAI Bibo,et al. SLAM-based localization method of coal mine underground robot with adaptability to dark illumination environment[J]. Coal Science and Technology,2025,53(5):349−361. DOI: 10.12438/cst.2024-0181
Citation: JIANG Song,CUI Zhixiang,DAI Bibo,et al. SLAM-based localization method of coal mine underground robot with adaptability to dark illumination environment[J]. Coal Science and Technology,2025,53(5):349−361. DOI: 10.12438/cst.2024-0181

暗环境适应性的基于SLAM的煤矿井下机器人定位方法

基金项目:

国家自然科学基金青年基金资助项目(52104146);国家自然科学基金面上资助项目(52374136)

详细信息
    作者简介:

    江松: (1990—),男,江西鄱阳人,教授,博士后。E-mail:jiangsong@xauat.edu.cn

    通讯作者:

    崔智翔: (2000—),男,陕西西安人,硕士研究生。E-mail:czx0317@foxmail.com

  • 中图分类号: TD67; TP242

SLAM-based localization method of coal mine underground robot with adaptability to dark illumination environment

  • 摘要:

    在智慧矿山建设的背景下,智能化设备的应用日益成为矿山智慧化改造的主要内容,用于巡检、危险区域勘测等任务的煤矿井下智能机器人运行依赖于数字地图构建和机器人自身定位,但大多数传统的定位方法在煤矿井下出现了低效甚至失效的情况,同步定位与建图技术(Simultaneous Localization and Mapping, SLAM)成为了煤矿井下智能机器人定位方法的较优选择。然而,受制于激光雷达的高成本,以及相机在井下的低光照环境性能不佳,需要设计一种兼顾低成本和具有井下低光照环境适应性的SLAM定位方法,故提出了一种具有井下暗光照适应性煤矿井下机器人定位方法。首先,采集了陕西省宝鸡市凤县某煤矿井下的实景图像和SLAM所需的相机与IMU数据,根据图像制作了非匹配的暗光与正常光数据集,经过数据扩增达到3 560张图像。设计了结合自注意力模块的EnlightenGAN图像增强网络,在不依赖配对数据集的情况下兼顾图像不同区域的依赖关系应对图像光照不均区域。在ORB–SLAM3框架的基础上,引入全局部图像检测对输入图像进行筛分,引入基于解析解的IMU初始化改进策略提高初始化速度,并引入了改进的图像增强网络对低光照以及光照不均的图像进行增强处理。在EuRoC数据集上的试验表明,基于图像增强的煤矿井下智能机器人定位方法能够在低光照环境下降低13.7%的ERMS和15.24%的ESD。在2个实际煤矿巷道场景中,系统能够识别低光照环境、增加SLAM系统提取的特征点数量,减少定位轨迹的漂移现象,最终改善系统在巷道低光照区域的定位效果。

    Abstract:

    Under the background of intelligent mine construction, the application of intelligent equipment has increasingly become the main content of mine intelligent transformation. Intelligent robots in coal mine that are designed for inspecting and dangerous area surveying and doing other tasks depends on the construction of digital map of underground coal mine and the localizing of the robot itself. But most of the traditional localizing methods are inefficient or even ineffective in the underground. Simultaneous Localization and Mapping (SLAM) has become a better choice for underground intelligent robot localization methods. However, due to the high cost of lidar and the poor performance of camera in low illumination environment, it is necessary to design a SLAM localization method that takes into account both low cost and adaptability to low illumination environment. Therefore, a localization method of robot with underground dark light environment adaptability in coal mine is proposed. Firstly, the real images of the gallery of a coal mine in Fengxian County, Baoji City, Shaanxi Province and the dataset of the camera and IMU required for SLAM were collected. According to the images, non-matching dark light and normal light dataset was made, and 3560 images were obtained after data amplification. An EnlightenGAN image enhancement network combined with self-attention module is designed, which takes into account the dependence of different regions of the image without relying on the paired dataset. Based on the ORB–SLAM3 framework, the whole local image detection is introduced to screen the input image, and an improved IMU initialization strategy based on analytical solution is introduced to improve the initialization speed, and the improved image enhancement network is transplanted to enhance the low illumination and uneven illumination images. Experiments on the EuRoC dataset show that the image enhancement-based underground coal mine robot localization method can reduce ERMS by 12.17% and ESD by 14.35% in low-light environments. In two actual coal mine roadway scenarios, the low-light environment can be identified, and the increasing number of feature points are extracted and the drift phenomenon of positioning trajectory is reduced by the SLAM system and. Finally, the localizing effect of the system is improved in the dark area of the roadway.

  • 随着智能矿山、智慧矿山建设理论的提出,传统煤矿开采进入了智能化和智慧化转型阶段。环保、智能化装备和低碳、无人化流程逐渐渗透到采矿工程的各个环节之中,推动了采矿设计、计划、生产、调度及决策等过程的智能化进程。智能机器人技术在采矿工程中的应用主要集中在挖掘、地面运输、钻孔和炸药部署作业等,其能够有效提高生产率、安全性,通过长期应用可以达到降低生产成本的效果。特别是对于黑暗、充满扬尘、地形崎岖和泥土覆盖面积大的井下煤矿环境而言,部署自动化、智能化机器人能够有效应对井下工作场地巡检[1]、未知环境探勘[2]、危险区域救援[3]等重要工作。

    在煤矿巷道、采空区等这种不具有可预测性的复杂环境中,现有的机器人定位方法受到限制:GPS信号无法到达;恶劣的环境导致射频识别定位、ZigBee定位等主流定位技术在井下失效或者效果不佳;在煤矿灾害现场,甚至失去了先验路标和地图的可靠性。基于以上问题,亟需机器人利用依靠多传感器和周围环境信息来对自身进行定位的SLAM技术来解决机器人在煤矿井下无网络条件下的数字地图构建和定位问题。以相机作为主传感器的视觉SLAM(Visual SLAM)虽然成本可观,但对暗光照、光照变化剧烈、动态环境等事件敏感,需要针对煤矿井下环境提出相应的解决方案。随着深度学习在计算机视觉领域的突破,SLAM系统能够借助深度学习框架克服系统原有的不足[4],从而提供更具有鲁棒性的定位方案。

    矿山井下场景图像往往会出现对比度低、色彩失真、噪点等多种退化现象。图像增强的目的是在原始图像的基础上通过灰度变换、滤波等方法选择性的突出图像中感兴趣的区域,抑制噪声和不感兴趣的区域,以提高图像质量[5]。LORE等[6]首次提出端到端的深度学习方法来增强低照度图像,但增强后的图像雾化现象明显。ZHANG等[7]基于分解的学习方法,将图像分解为反射率分量和光照分量解决图像伪影问题,但却加重了图像的模糊度。孔二伟等[8]设计了融合特征提取模块、增强模块的卷积神经网络(Convolutional Neural Networks, CNN),在提高煤矿井下低照度图像的同时抑制了曝光过度和噪声。大多数基于深度学习的图像增强算法严重依赖配对的数据集,而在弱光和正常光照条件下收集同一场景的配对图像存在一定难度,于是一些采用无监督学习方法的图像增强任务逐渐被研究人员重视。MENG等[9]基于GAN[10]网络利用对抗损失,感知损失和总变化损失作为约束建立网络,搭建了夜间图像增强框架。JIANG等[11]采用注意力引导的U-net为生成器,并使用对偶判别器来引导全局和局部信息,实现包括照明增强和噪声抑制,以完全无监督的方式增强现实世界的低光图像,在保持模型轻量的同时,避免了对配对数据集的依赖。

    SLAM系统利用移动机器人自身搭载的传感器获取环境信息,并构建数字地图,以此对环境进行映射;同时再利用这些信息进行自主定位,以服务于后续的自主导航等工作。视觉SLAM一般使用单目相机、双目相机、深度相机(RGB–D)三大类视觉传感器作为主传感器,以拍摄的视频或连续帧作为输入数据。2007年,KLEIN等[12]提出了第1个正式的单目视觉SLAM,启发了后来的多种相机SLAM[13]、多线程SLAM[14]等研究。但单个运作的传感器极易受到环境干扰,导致定位失败,由加速度计和陀螺仪组成的惯性测量单元 (Inertial Measurement Unit, IMU)能够补偿视觉SLAM缺失的尺度因子并计算自身相对运动,提高算法前后端性能。MUR-ARTALD等[15]在文献[16]的基础上引入了双目和RGB–D相机,但存在对噪声敏感的问题,特征点容易跟踪丢失。

    在矿山场景下,郭科等[16]利用匹配特征在像素坐标系上的平均移动来计算并评判EBL参数以减小模糊帧对前端的影响,但该方法中的帧移除算法会剔除过多的图像,可能导致系统跟踪失败。ZHU等[17]改进了ORB特征和直线特征进行特征匹配,以应对场景结构退化和光照不足的情况,减少了由于快速运动而造成的特征损失。高扬等[18]将RFAST模块融入VINS–Mono框架中,在夜间的汽车定位精度取得了显著提高。CHEN等[19]基于局部残差运动模糊判别网络检测模糊图像,QUAN等[20]利用3D CNN提高视觉 SLAM 的特征提取和匹配质量,均证明了基于深度学习的图像增强能够提高SLAM系统准确性和稳定性。

    鉴于以上研究,笔者基于具有较强鲁棒性的ORB–SLAM3,提出适用于煤矿井下的FitCoalMine-SLAM( FCM–SLAM)。为解决视觉里程计类算法因煤矿井下暗光照环境导致的特征不充分、图像匹配失败甚至跟踪丢失等问题,选用自注意力模块改进的无监督学习的EnlightenGAN作为系统图像增强模块,同时可以减小对成对数据集的依赖并保证轻量化。引入基于解析解的IMU初始化方法以优化系统在煤矿井下环境下的响应速度。最终,提升视觉SLAM算法在煤矿井下的适用性。

    FCM–SLAM主要包含4个模块:图像增强、跟踪、局部建图和回环检测。在户外场景中,原本的ORB–SLAM3框架可以达到很高的定位精度,其通过提取ORB特征,利用对极约束原理利用两张图像来求得转移矩阵T(包括了旋转矩阵R和平移矩阵t)以获得相机位姿,如图1所示。通过三角测量将相机位姿结合帧间像素坐标计算出3D点坐标,以获得整体的位姿信息和地图点。在后续的跟踪、定位流程中,关键帧所包含的位姿和地图点信息就尤为重要,较低质量的描述子将严重影响系统的定位精度。而在煤矿井下等极端环境(易出现暗光照、光照不均和粉尘等现象)中,输入系统的图像极易出现纹理信息缺失的现象,导致SLAM系统前端的特征提取困难,关键帧之间的匹配效果较差,最终致使系统的定位精度降低。

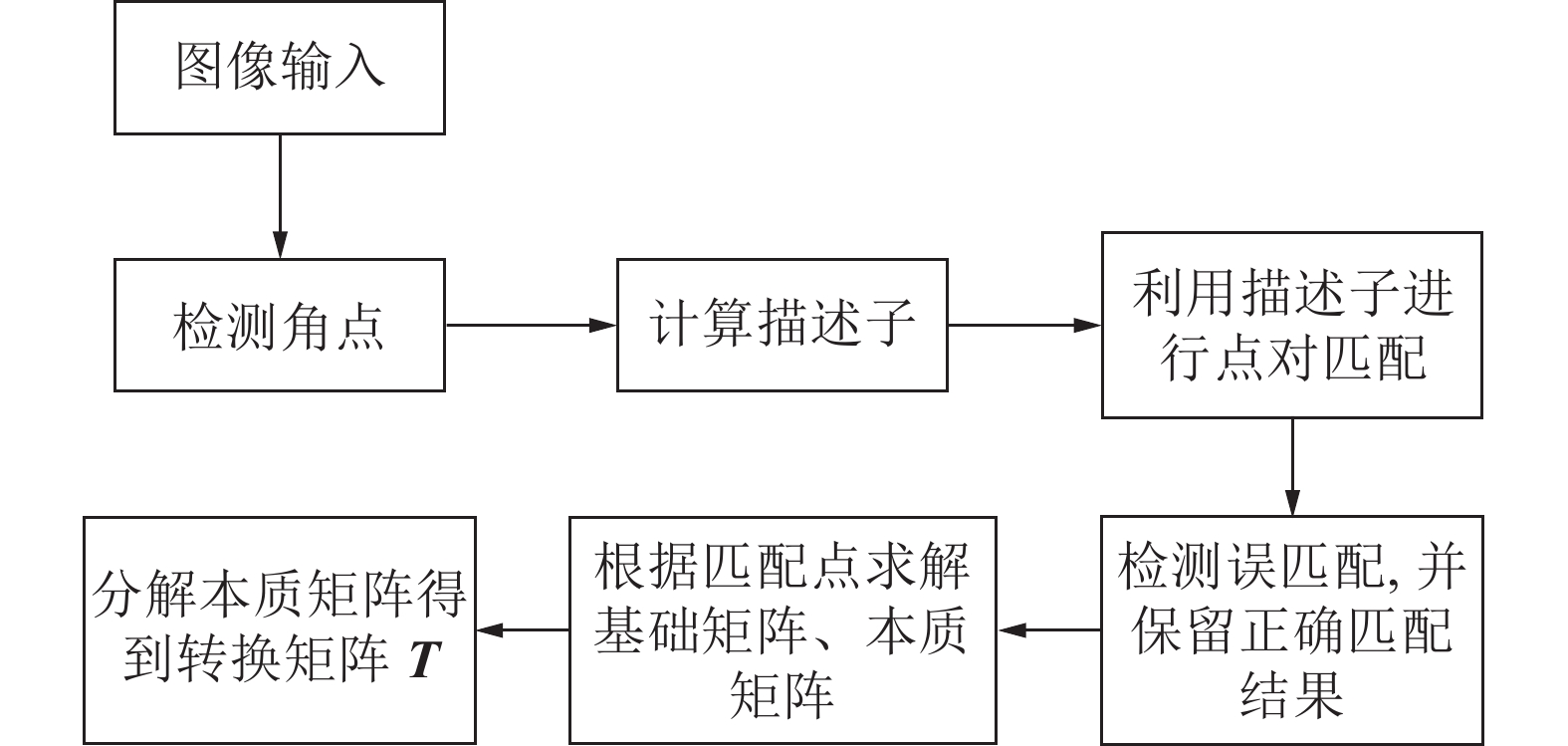

    图  1  对极约束求得相机位姿流程
    Figure  1.  Polar constraint to obtain the camera pose process

    原本的ORB–SLAM3系统主要通过视觉传感器与IMU实现进行定位,不依赖于先验地图信息。然而,在实际煤矿井下的运行中,机器人在移动时未能有良好的运动激励,即在xyz三轴上的运动不够充分。此外,为了使IMU拥有较好初始参数,原系统整个IMU初始化以及视觉惯性里程计优化(Visual-Inertial Bundle Adjustment, VIBA)最少需要15 s才能完成初始化。这2个原因导致系统经常面临初始化重置的情况,如图2所示。

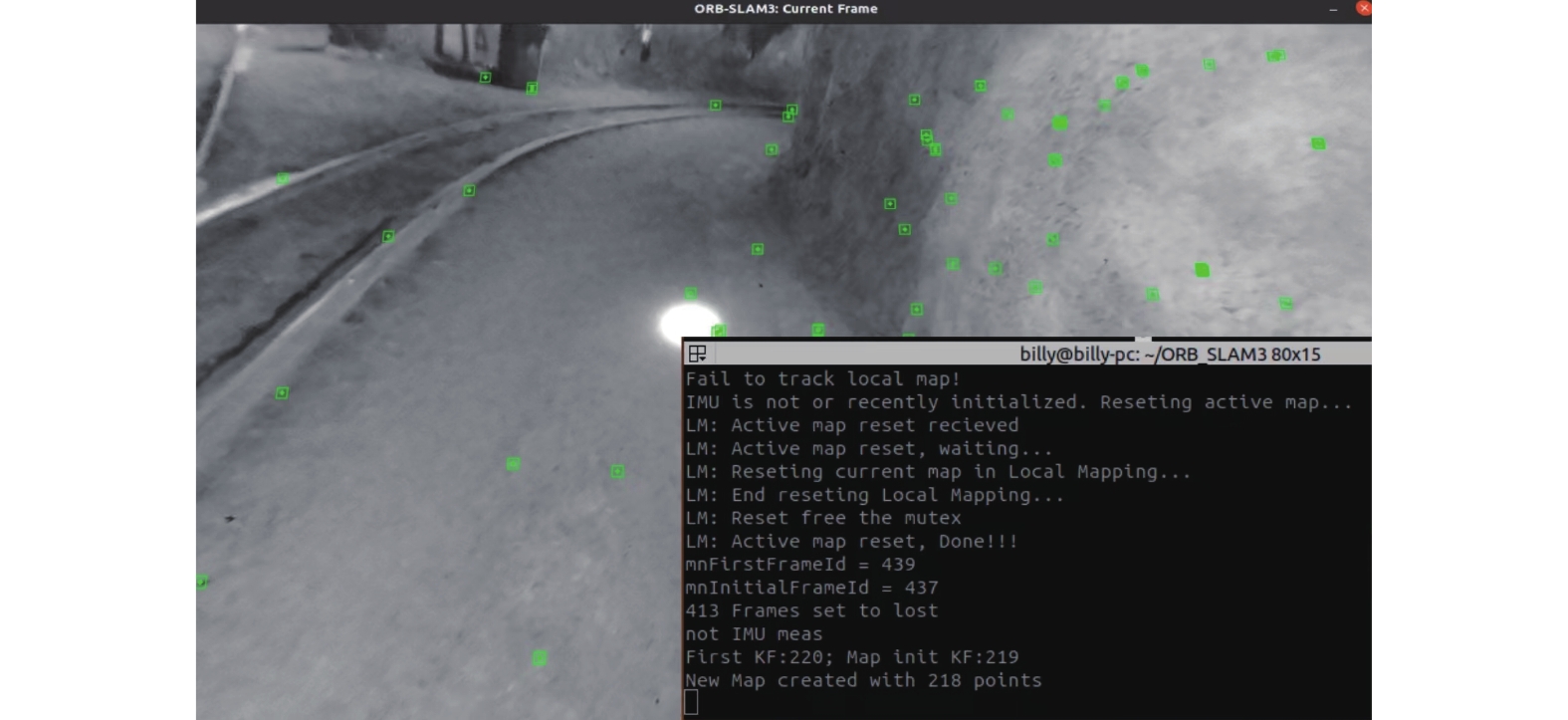

    图  2  ORB–SLAM3系统初始化失败后重置
    Figure  2.  ORB–SLAM3 system’s reset after initialization failure

    为了改善视觉SLAM系统在煤矿井下出现的以上问题,本文基于 ORB–SLAM3框架,融入了图像亮度检测和融合自注意力模块的EnlightenGAN图像增强模块以改善特征提取效果差的情况。同时在系统IMU初始化部分引入解析解方法求解初始化参数,以改善SLAM系统在煤矿井下的定位性能。FCM–SLAM整体框架如图3所示。

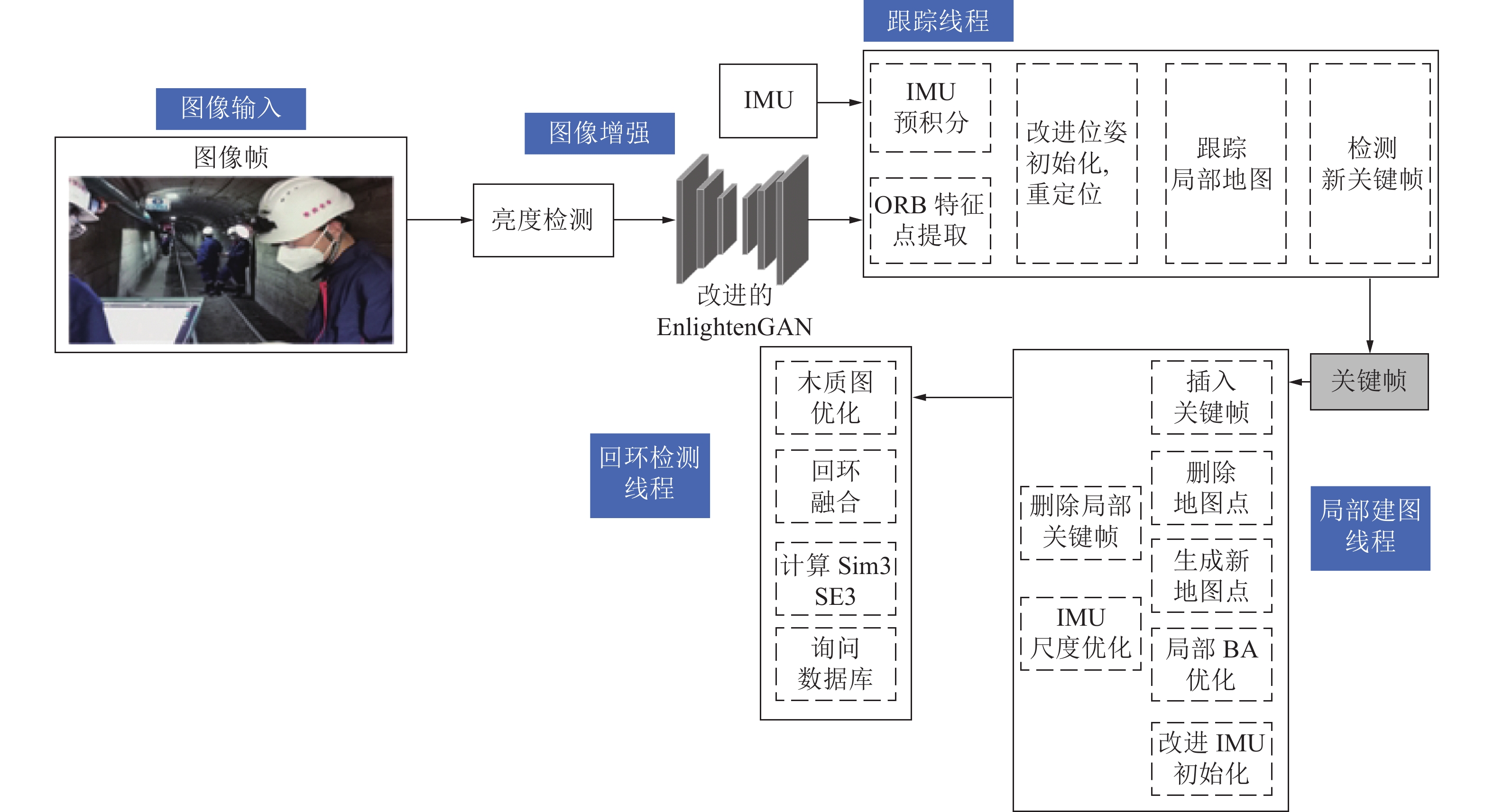

    图  3  FCM–SLAM框架
    Figure  3.  FCM–SLAM framework

    GAN为10 a以来最具前景的无监督学习方法之一,模型框架灵感来自于纳什均衡,通过两个互相博弈的模块:生成模型(Generative Model,G)和辨别模型(Discriminative Model,D)之间的互相博弈学习产生输出,其中辨别模型用于判断对象真假,即是否由生成器生成;生成模型用于生成对象,最终目的是生成能“骗”过辨别器。通过交替训练的方法,生成器和辨别器的性能便能不断提高。

    在图像增强模块中,本文首先在图像输入时加入亮度检测环节,当图像亮度评价值大于设定阈值时,判断为亮度正常图像,否则直接送入EnlightenGAN网络中进行处理。且为了节省双目相机模式下的判断时间,仅对左镜头拍摄的图像进行亮度检测。

    亮度检测采用无参考评价方法的灰度方差,可反映图像各个像元灰度相对于均值的离散情况,公式如下:

    $$ {E_{{\mathrm{var}}}} = \frac{{ \displaystyle\sum \limits_{i = 0}^{M - 1} \displaystyle \sum \limits_{j = 0}^{N - 1} {{\left[ {F\left( {i,j} \right) - u} \right]}^2}}}{{MN}} $$ (1)
    $$ u = \frac{\displaystyle \sum _{i=0}^{M-1}\displaystyle \sum_{j=0}^{N-1}F\left(i,j\right)}{MN} $$ (2)

    式中:Evar为图像灰度方差;u为图像像素灰度平均值;M、N分别为图像的宽、高;(i,j) 为像素坐标;F(i,j) 为对应的灰度。

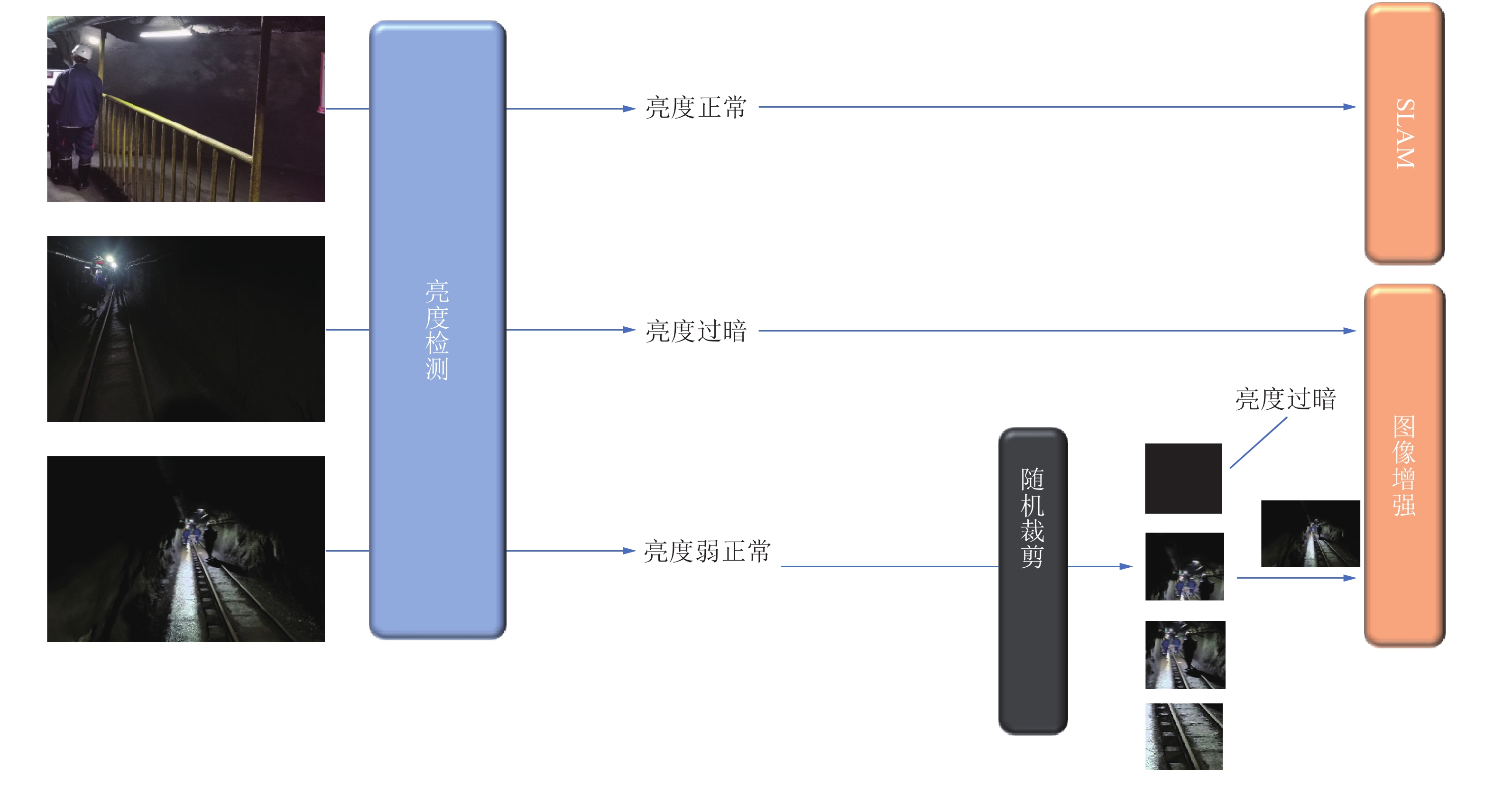

    对于判断为亮度正常的图像,为减少照度不均的影响,进一步的将评价值在一定阈值内(弱正常)的图像随机裁剪,再次进行亮度检测,整体流程如图4所示。

    图  4  图像亮度检测过程
    Figure  4.  Image brightness detection process

    提高SLAM系统的输入图像质量能够改善SLAM系统在煤矿井下低光照、光照不均条件下的特征提取、匹配性能,进而提高系统的定位性能。FCM–SLAM的图像增强模块采用加入自注意力模块[21]的EnlightenGAN网络结构,无监督网络使得不利于拍摄精确匹配的成对图像数据的煤矿井下也能够使用轻量化的GAN,自注意力模块可以建立图像不同区域的依赖关系,网络结构如图5图6所示。网络生成器采用自注意力改进的U–Net网络,全局生成器损失函数$L_{\mathrm{G}}^{\mathrm{Global}} $、局部生成器损失函数$L_{\mathrm{G}}^{\mathrm{Local}} $、自特征保留损失函数LSFP

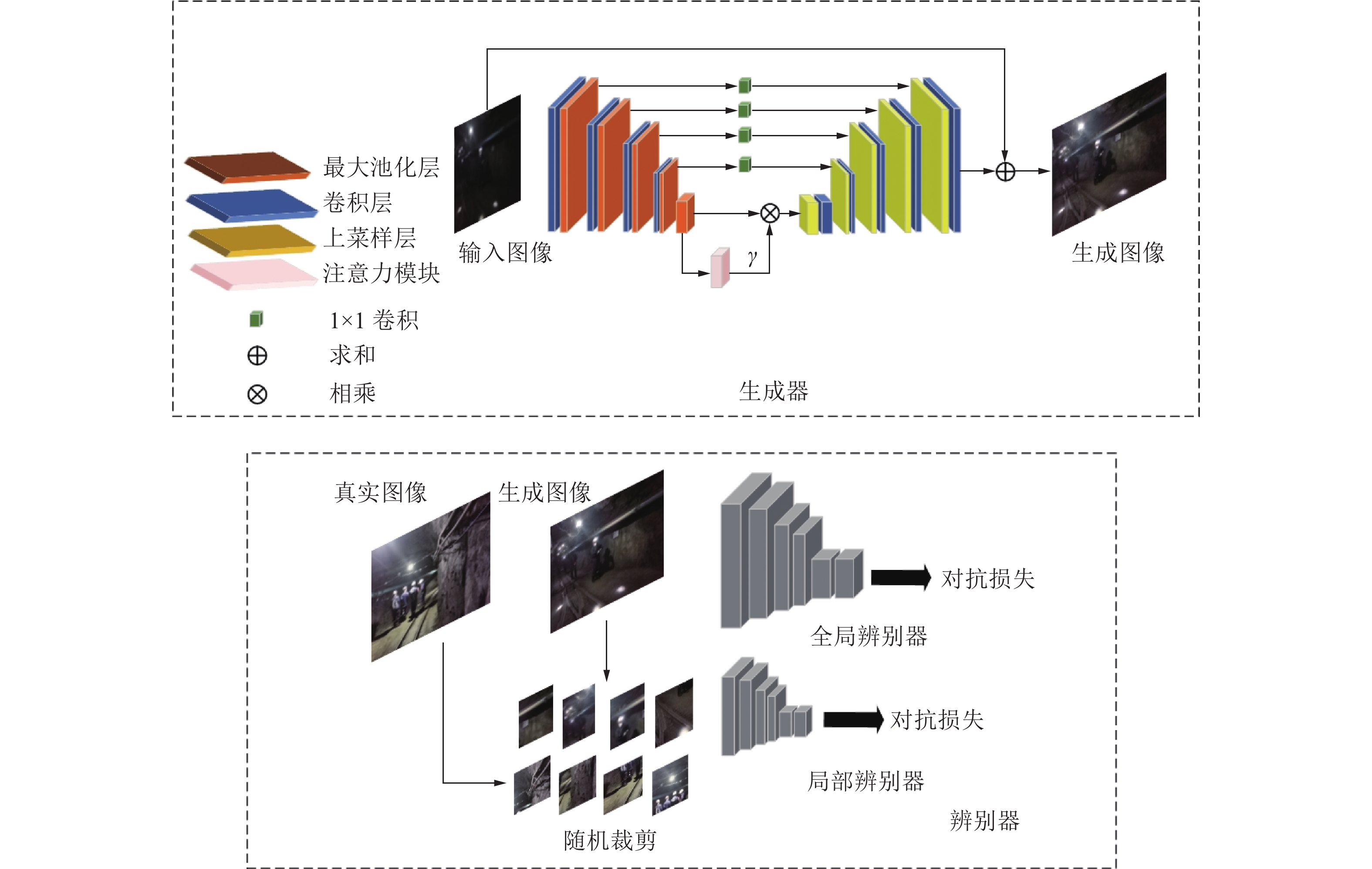

    图  5  改进的EnlightenGAN网络结构
    Figure  5.  Improved EnlightenGAN network structure

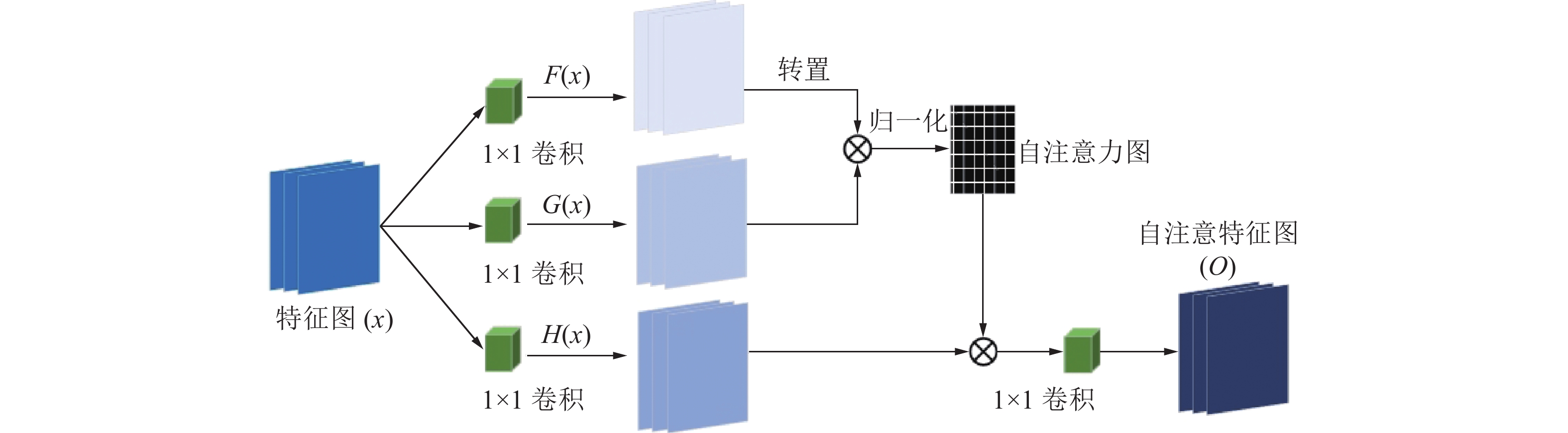

    图  6  自注意力模块
    Figure  6.  Self-attention module
    $$ \begin{gathered} L_{\mathrm{G}}^{{\text{Global}}} = {E_{{{{x}}_{\text{f}}}\sim {P_{{\text{fake}}}}}}{[({D_{{\mathrm{Ra}}}}({x_{\mathrm{f}}},{x_{\text{r}}}) - 1)]^2} +\\ {E_{{{{x}}_{\mathrm{r}}}\sim {P_{{\mathrm{real}}}}}}[{({D_{{\mathrm{Ra}}}}({x_{\mathrm{r}}},{x_{\mathrm{f}}})]^2} \end{gathered} $$ (3)
    $$ L_{\mathrm{G}}^{{\mathrm{Local}}} = {E_{{{{x}}_{\text{r}}}\sim {P_{{\text{fake\_patches}}}}}}{[(D({x_{\mathrm{f}}}) - 1)]^2} $$ (4)
    $$ {L_{{\mathrm{SFP}}}}({I_{\mathrm{L}}}) = \frac{1}{{{W_{i,j}}{H_{i,j}}}}\sum\limits_{x = 1}^{{W_{i,j}}} {\sum\limits_{y = 1}^{{H_{i,j}}} {{{\left[{\varPhi _{i,j}}({I_{\mathrm{L}}}) - {\varPhi _{i,j}}\bigg(G({I_{\mathrm{L}}})\bigg)\right]}^2}} } $$ (5)

    式中:xr为真实图像;xf为生成图像;DRa(xr,xf)为真实图像较生成图像更真实的概率;DRa(xf,xr)为生成图像较真实图像更真实的概率,以最小二乘作为激活函数;xp为从数据分布P中采样样本x(包括生成样本分布Pfake真实样本分布Preal、生成样本裁剪后分布Pfake_patches、真实样本裁剪后分布Preal_patches),$L_{\mathrm{G}}^{\mathrm{Local}} $中,使用随机裁剪的4个patch计算对抗损失;D(xr)为辨别器判断真实图像为真的概率;D(xf)为辨别器判断生成图像为真的概率;$\varPhi_{i,j} $()为判断输入的暗光图像与其增强的输出图像间的VGG特征距离;IL为输入的暗光图像;Wi,j Hi,j 为提取的特征图的大小。

    网络辨别器采用双尺度判别器引导全局和局部信息,除了将真实图像和生成图像作整张图像的对抗损失外,也将2张图像进行随机裁剪,以改善网络在光照不均情况下的图像增强能力,全局辨别器损失函数$L_{\mathrm{D}}^{\mathrm{Global}} $、局部辨别器损失函数$L_{\mathrm{D}}^{\mathrm{Local}} $为

    $$ \begin{gathered} L_{\mathrm{D}}^{{\text{Global}}} = {E_{{{{x}}_{\text{r}}}\sim {P_{{\text{real}}}}}}{[({D_{{\mathrm{Ra}}}}({x_{\mathrm{r}}},{x_{\mathrm{f}}}) - 1)]^2} + \\ {E_{{{{x}}_{\text{f}}}\sim {P_{{\text{fake}}}}}}{[{D_{{\mathrm{Ra}}}}({x_{\mathrm{f}}},{x_{\mathrm{r}}})]^2} \end{gathered} $$ (6)
    $$ \begin{gathered} L_{\mathrm{D}}^{{\mathrm{Local}}} = {E_{{{{x}}_{\text{r}}}\sim {P_{{\text{real\_patches}}}}}}{[(D({x_{\mathrm{r}}}) - 1)]^2} + \\ {E_{{{{x}}_{\text{f}}}\sim {P_{_{{\text{fake\_patches}}}}}}}{[(D({x_{\mathrm{f}}}) - 0)]^2} \end{gathered} $$ (7)

    自注意力模块中,自注意力图

    $$ {\beta _{j,i}} = \frac{{\exp\left( {{s_{ij}}} \right)}}{{\displaystyle \sum \limits_{i = 1}^N \exp\left( {{s_{ij}}} \right)}},\;{\mathrm{where}}{\text{ }}{s_{ij}} = F{\left( {{x_i}} \right)^{\mathrm{T}}}G\left( {{x_j}} \right) $$ (8)

    式中:βj,i为合成第j个区域时,模块对第i个位置的关注程度。

    借此与原特征图做内积,即将图像全局空间信息和局部信息整合到一起,得到

    $$ {O}_{j}=\displaystyle \sum _{i=1}^{N}{\beta }_{j,i}H\left({x}_{i}\right) $$ (9)

    最后,如图5所示,γ为尺度参数,初始值为0,令网络先学习局部特征,在后续的训练中再逐步增加权重以学习全局特征。最终得到的输出为

    $$ \gamma {O_i} + {x_i} $$ (10)

    本文引入基于解析解的IMU初始化方法[22],以最大似然(Maximum Likelihood Estimation, MLE)框架而非迭代求得加速度计偏置、重力方向和尺度因子,以求更高效地求得IMU初始化参数、完成整个系统的初始化。

    首先根据陀螺仪测量值和kk+1时刻关键帧方向估计陀螺仪偏差,定义预积分残差为

    $$ r_k^g(x) = \log \left[ {{{\left( {{\text{\Delta }}{{{R}}_{k,k + 1}}\exp ({{{\boldsymbol{J}}}}_{{{\Delta R}}}^gx)} \right)}^ {\mathrm{T}} }{{R}}_k^ {\mathrm{T}} {{{R}}_{k + 1}}} \right] $$ (11)

    其中,log()为SO(3)指数映射的逆;$\Delta {R_{{{k,k + 1}}}}$为通过预积分得到的kk+1时刻的旋转测量值;${R_{{k}}}$和$ {P_{{k}}} $分别为IMU在关键帧k时的旋转和位姿;${{{\boldsymbol{J}}}}_{{{\Delta R}}}^g$为旋转预积分相对于陀螺仪偏差的雅可比矩阵。然后,通过g2o迭代求解优化问题为

    $$ \mathcal{X}_g^* = {\underset{b^g}{\mathop{\text{argmin}}} } \sum_{k \in \mathcal{K}} r_k^g \left( b^g \right)^2 _{ \sum\limits_{k}^g }$$ (12)

    其中,$\displaystyle\sum _k^{\text{g}}$为协方差矩阵。得到陀螺仪偏置${{{b}}^g}$。

    然后,从测量的加速度和相对姿态中找到加速度计偏差${{{b}}^{{a}}}$、重力方向g和重建的尺度因子s,且考虑3个连续关键帧以降低复杂度。定义加速度计残差为

    $$ r_k^a(x) = \left[ {\begin{array}{*{20}{c}} {{\alpha _k}}&{{A_k}}&{{B_k}} \end{array}} \right]x - {\pi _k} $$ (13)

    其中,

    $$ x = {[s,{b^a},g]^ {\mathrm{T}} } $$ (14)
    $$ {A_k} = \frac{{{R_{k - 1}}J_{{\text{\Delta }}{p_{k - 1,k}}}^a}}{{{\text{\Delta }}{t_{k - 1,k}}}} - \frac{{{R_k}J_{{\text{\Delta }}{p_{k,k + 1}}}^a}}{{{\text{\Delta }}{t_{k,k + 1}}}} - {R_{k - 1}}J_{{\text{\Delta }}{v_{k - 1,k}}}^a $$ (15)
    $$ {B_k} = - \frac{1}{2}({\text{\Delta }}{t_{k - 1,k}} + {\text{\Delta }}{t_{k,k + 1}}){I_{3 \times 3}} $$ (16)
    $$ {\alpha _k} = \frac{{{{\bar p}_{k + 1}} - {{\bar p}_k}}}{{{\text{\Delta }}{t_{k,k + 1}}}} - \frac{{{{\bar p}_k} - {{\bar p}_{k - 1}}}}{{{\text{\Delta }}{t_{k - 1,k}}}} $$ (17)
    $$ \begin{array}{*{20}{c}} {{\pi _k} = \dfrac{{{{{R}}_k}{{\Delta }}{p_{k,k + 1}}}}{{{{\Delta }}{t_{k,k + 1}}}} - \dfrac{{{{{R}}_{k - 1}}{{\Delta }}{p_{k - 1,k}}}}{{{{\Delta }}{t_{k - 1,k}}}} + {{{R}}_{k - 1}}{{\Delta }}{v_{k - 1,k}}} +\\ { \dfrac{{\left( {{{{{\bar R}}}_k} - {{{{\bar R}}}_{k - 1}}} \right){t_{CB}}}}{{{{\Delta }}{t_{k - 1,k}}}} - \dfrac{{\left( {{{{{\bar R}}}_{k + 1}} - {{{{\bar R}}}_k}} \right)}}{{{{\Delta }}{t_{k,k + 1}}}}} \end{array} $$ (18)

    式(13)展开后分别代表旋转、速度和位姿的残差。其中,a为加速度计;${\overline P _{{k}}}$为关键帧k时刻的位姿;$ {{\Delta }}t $为积分时间;$ {\boldsymbol{J}}_{{{\Delta }}pi,j}^a $和$ {\boldsymbol{J}}_{{{\Delta }}vi,j}^a $分别为位姿预积分和速度预积分相对于加速度计偏置的雅可比矩阵;$\Delta {P_{{{k,k + 1}}}}$为通过预积分得到的kk+1时刻的位姿测量值;${{\boldsymbol{I}}_{3 \times 3}}$为3×3的单位矩阵;${{\Delta }}{v_{k,k + 1}}$为通过预积分得到的kk+1时刻的速度测量值;${\overline R _k}$为由视觉系统估计的关键帧k时刻的旋转方向;${t_{{\mathrm{CB}}}}$为外参标定参数(相机相对于机器人主体)。

    最后,以重力向量G已知为9.81的情况下,通过矩阵计算和拉格朗日乘子法将约束优化问题

    $$ \mathcal{X}_a^* = {\underset{x}{\mathop{\text{argmin}}} } \sum_{k \in \mathcal{K}}\| r_k^a \left(x \right)\|^2 _{ \sum_{k}^a } \;\;{\text{subject to }}\left| g \right| = {\boldsymbol{G}} $$ (19)

    转化为求解多项式的根得到加速度计偏差${{{b}}^{{a}}}$,重力方向g和尺度因子s

    本文通过将EuRoC数据集、实际煤矿井下场景作为试验环境,以验证基于FCM–SLAM算法在煤矿井下的定位性能。

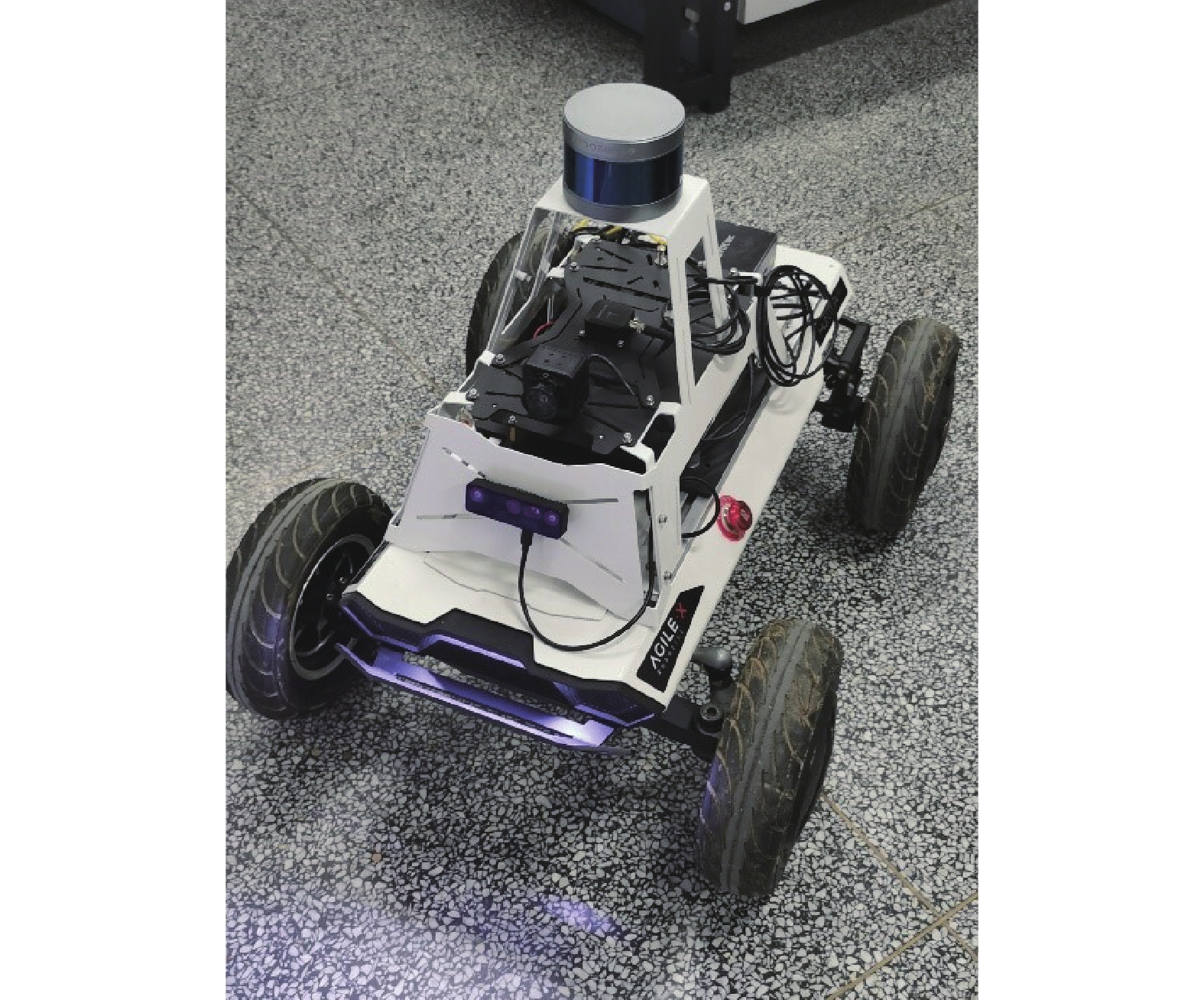

    自主搭建的煤矿用智能机器人平台如图7所示,配备极摩客M2,内置i7 11390H CPU、16 G内存,相机传感器为OAK–D-PRO–W。操作系统为Uuntu20.04,程序在机器人操作系统ROS(Robot Operation System)的Noetic版本下运行。

    图  7  煤矿用智能机器人平台
    Figure  7.  Intelligent robot platform for coal mine

    为了训练针对煤矿井下的无监督EnlightenGAN算法,本文构建了非成对的煤矿井下图像数据集,数据采集于陕西省宝鸡市某煤矿井下。图像数据集由HuaWei P30Pro拍摄,分辨率为2 340×1 080像素,在平硐内1 500 m范围各个场景进行拍摄,场景包括但不限于巷道、硐室、井下电机车等,并在各个角度以及目标远近进行采样拍摄,确保数据集的真实性。为了优化和扩增数据集,首先人工筛选去除过曝和模糊的图像,再将图像裁剪为600×400尺寸的图像,尽可能的包含各个场景的图像,并将图像进行90°/180°翻转、镜像翻转,最终得到3560张图像,从中随机选择光照较暗的160张图像作为测试集,剩下的图像组成光照较暗的trainA和光照正常的trainB,数据集部分图像如图8所示。网络训练参数见表1

    图  8  井下图像数据集部分图像展示
    Figure  8.  Partial image display of downhole image dateset
    表  1  改进的EnlightenGAN训练参数
    Table  1.  Improved EnlightenGAN training parameter table
    参数 图像尺寸 批量大小 优化器 初始学习率 学习率衰减策略 预训练模型 训练轮数
    取值 600×400 16 AdamW 10−4 Linear vgg16 200
    下载: 导出CSV
    | 显示表格

    为了对比改进后EnlightenGAN算法的效果,选取了基于Retinex理论的MSRCR和卷积神经网络模型RetinexNet[23]、同样轻量不需要配对训练的Zero-DCE[24]、原版EnlightenGAN进行对比,选取煤矿井下数据测试集的图像进行测试,部分效果图如图9所示。所选取测试集存在暗光、光照不均等情况,经过5种方法均可以提高图像的亮度,但效果存在差异。MSRCR方法存在明显的失真,在暗光处也存在较多的噪点。而RetinexNet方法出现了对比度严重下降,导致弱化了垃圾桶的边缘特征,在第2、第3组尤为明显,这显然不利于SLAM中的特征点提取。原始的EnlightenGAN在处理部分阴影时存在一些明显的噪点,如第3组所示。而对比于Zero-DCE,改进的EnlightenGAN算法能够更好地调节曝光细节,满足煤矿井下智能机器人定位系统对输入图像的质量要求。

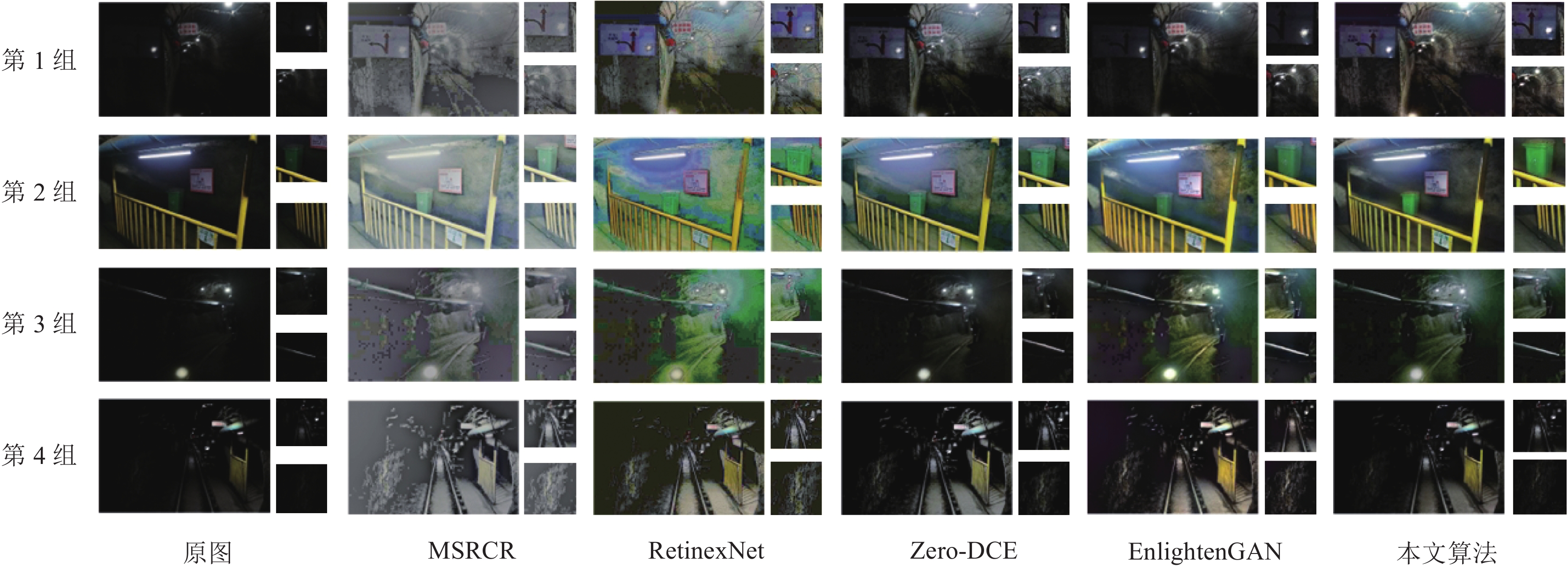

    图  9  不同算法增强效果对比
    Figure  9.  Comparison of enhancement effects of different algorithms

    EuRoC数据集是用微型飞行器上的相机和IMU组成的视觉惯性系统收集而得,包含2场景子集工业场景Machine Hall(MH)和房间Vicon Room(V),常用于特征点提取和SLAM系统定位效果的测试,其中一些子集存在暗光照及光照不均场景,能够检测FCM–SLAM对这些场景的适应性。其中MH04_difficult、MH05_difficult存在正常光照(图10a)、暗光照(图10b)部分,以及煤矿井下真实场景(图10c图10d)。如表2图10所示,可以发现当环境光照强度充足时,图10a图像提取到的特征点未发生明显变化,证明系统在正常光照下能维持稳定的工作性能;而当环境光照强度较弱时,图像增强模块大幅改善了低光照下的图像细节不足问题,使得融合改进的EnlightenGAN的SLAM系统能够提取的特征点数量明显增加,这点在暗光环境的井下场景(图10c)较为明显,这将提高SLAM系统的特征匹配精度,进而提高系统的定位性能。

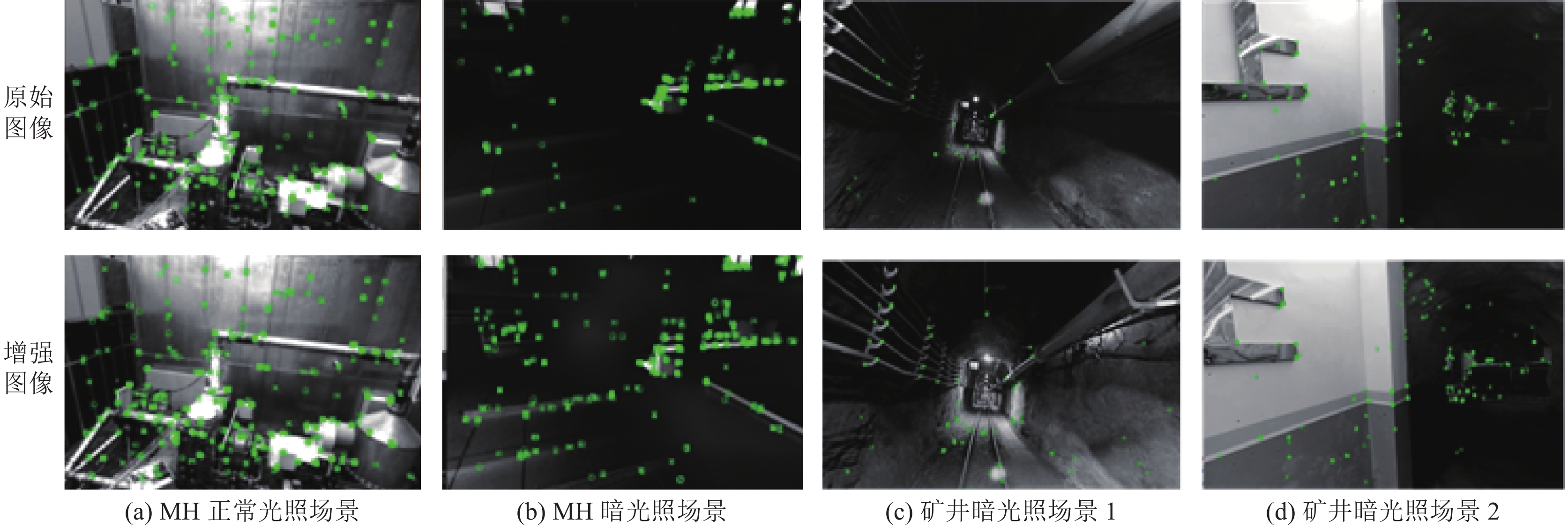

    图  10  特征点提取对比
    Figure  10.  Comparison of feature point extraction
    表  2  特征点数量对比
    Table  2.  Comparison of the number of feature points
    序列 暗光照下平均特征点
    提取个数
    提升幅度/%
    原始图像 增强图像
    MH04 158 225 42.41
    MH05 146 230 57.53
    井下场景(图10c) 42 119 183.33
    井下场景(图10d) 171 212 23.97
    下载: 导出CSV
    | 显示表格

    1)公开数据集试验验证

    EuRoc 数据集的子集MH根据微型飞行器的移动速度、环境光照条件分为简单、中等、困难3个类型的数据,共5个不同的数据集序列,对数据集的详细描述如表2表3所示。

    表  3  EuRoc数据集MH子集序列描述
    Table  3.  Description of MH subset sequence in EuRoc dataset
    数据集序列名称描述采集距离/m
    MH01_easy正常运动,正常光照80.6
    MH02_easy正常运动,正常光照73.5
    MH03_medium快速运动,存在暗光照130.9
    MH04_difficult快速运动,存在暗光照91.7
    MH05_difficult快速运动,存在暗光照97.6
    下载: 导出CSV
    | 显示表格

    本小节主要验证的是本文算法在暗光条件下的SLAM系统定位效果。在公开数据上的测试均在配备Intel i7 CPU、RTX3060 GPU和16 GB内存的计算机上进行,软件环境仍为Uuntu20.04,ROS版本为Noetic。图11图12分别展示了FCM–SLAM和原版ORB–SLAM3算法在MH04_difficult、MH05_difficult子集场景下的运行轨迹对比,其中虚线代表groundtruth(即实际轨迹),蓝色曲线代表本文算法轨迹,绿色曲线代表原版ORB–SLAM3算法运行轨迹。可以看出:本文算法在运动轨迹上更贴近真实轨迹,而原版ORB–SLAM3算法在存在暗光条件的区域发生了一定的偏移。

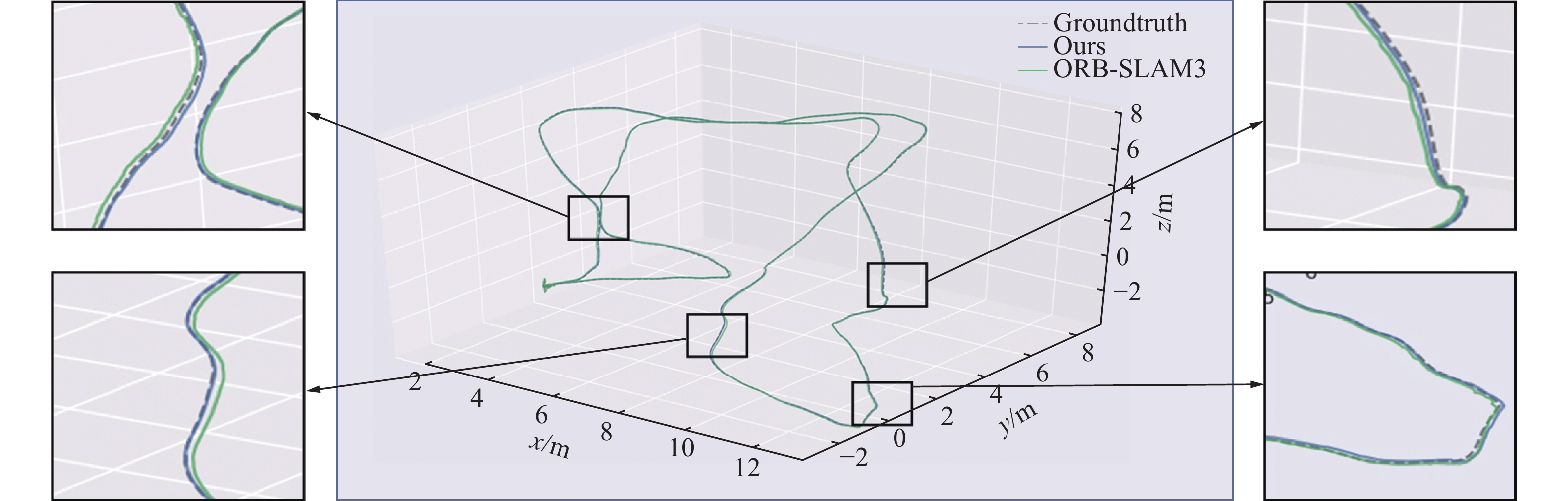

    图  11  MH04序列运行轨迹对比
    Figure  11.  Comparison of MH04 sequence trajectory

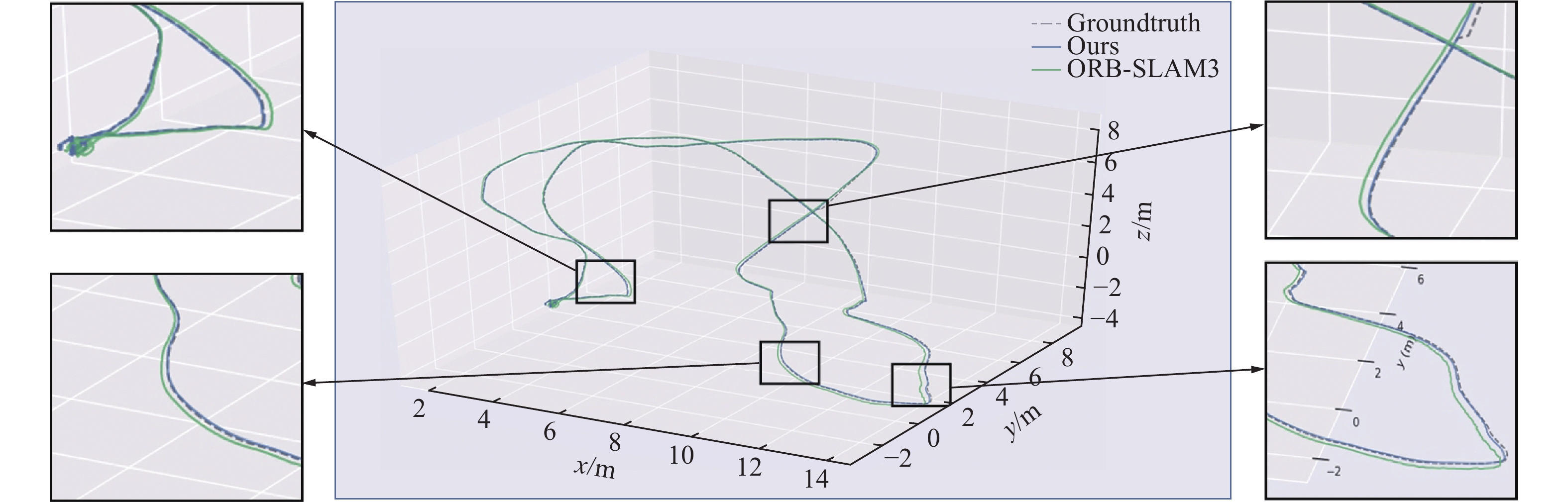

    图  12  MH05序列运行轨迹对比
    Figure  12.  Comparison of MH05 sequence trajectory

    为了定量评估本文算法的优势,使用表示轨迹全局一致性的绝对轨迹误差( Absolute Trajectory Error, EAT )来评估系统的整体性能,其思想是先将运动轨迹进行对齐,再求取每个状态的均方根误差( Root Mean Square Error, ERMS )和标准差(Standard Deviation Error, ESD)。其中,ERMS 比均值和中位值更能反映系统的准确性和鲁棒性,ESD能反映系统的稳定性。EAT定义如下:

    $$ {F_i} = Q_i^{ - 1}{\boldsymbol{S}}{P_i} $$ (20)
    $$ {E}_{{{\mathrm{RMS}}}}({F}_{1:n})=\sqrt{\left(\frac{1}{{n}}\sum _{i=1}^{n}\Vert {\mathrm{trans}}({F}_{i}){\Vert }^{2}\right)} $$ (21)

    式中:Fi为第i帧的EATQi为第i帧真实位姿;Pi为第i帧算法估计位姿;S为从估计位姿到真实位姿的相似转换矩阵;trans(Fi)为EAT中的平移部分。

    定量分析选取了同样在视觉SLAM领域常用的ORB–SLAM2、VINS–Fusion和原版ORB–SLAM3做对比,以量化本文算法在暗光条件下的改进效果,且均采用双目+IMU模式(ORB–SLAM2仅有双目模式)。本文通过对每个序列分别运行5次取平均值,得到EATERMSESD,来判断定位精度和系统稳定性。各算法对比结果和本文算法较原版ORB–SLAM3的提升见表4表5。可知,算法运行在存在暗光照条件的MH03_medium 、MH04_difficult、MH05_difficult序列上,ERMSESD均有了明显的下降,ERMS平均下降13.7%,ESD平均下降15.24%,充分验证了本文算法在低光照环境下提高系统精度和稳定方面的有效性。而对于正常光照条件下的MH01_easy、MH02_easy序列,ERMS和SD的变化幅度不大,证明引入的基于解析解的IMU初始化方法不会影响SLAM的定位性能。

    表  4  ERMS结果对比
    Table  4.  ERMS results comparison
    序列/算法名称 ERMS/m 较ORB–SLAM3
    下降幅度/%
    ORB–SLAM2 VINS–Fusion ORB–SLAM3 FCM–SLAM
    MH01_easy 0.035 8 0.060 2 0.041 4 0.041 5 0.24
    MH02_easy 0.018 9 0.066 4 0.034 7 0.033 4 3.75
    MH03_medium 0.028 3 0.135 0 0.028 2 0.025 0 11.35
    MH04_difficult 0.109 0 0.056 7 0.048 3 0.040 7 15.73
    MH05_difficult 0.068 9 0.054 7 0.055 7 0.047 9 14.00
    下载: 导出CSV
    | 显示表格
    表  5  ESD结果对比
    Table  5.  ESD results comparison
    序列/算法名称 ESD/m 较ORB–SLAM3
    下降幅度/%
    ORB–SLAM2 VINS–Fusion ORB–SLAM3 FCM–SLAM
    MH01_easy 0.020 9 0.097 9 0.015 7 0.014 9 5.10
    MH02_easy 0.028 7 0.028 0 0.019 6 0.019 0 3.06
    MH03_medium 0.025 5 0.013 9 0.012 8 0.011 4 10.94
    MH04_difficult 0.039 9 0.023 0 0.024 2 0.020 1 16.94
    MH05_difficult 0.040 2 0.030 2 0.028 6 0.023 5 17.83
    下载: 导出CSV
    | 显示表格

    2)实际矿山场景验证

    为验证本文算法在井下环境的定位效果,本部分试验数据仍采自于陕西省宝鸡市某煤矿井下,试验平台为图7的煤矿用智能机器人平台。试验分为1、2两个场景,采集的数据类型为双目视频和IMU数据。场景的数据内容均为带有2个拐弯处的巷道,其中标记的ABCD点为场景中含有的暗光照或者光照不均位置,其易导致系统识别到的特征点减少,致使系统跟踪丢失,反映到稀疏点云地图上产生了空白区域,最终导致定位轨迹发生偏移。

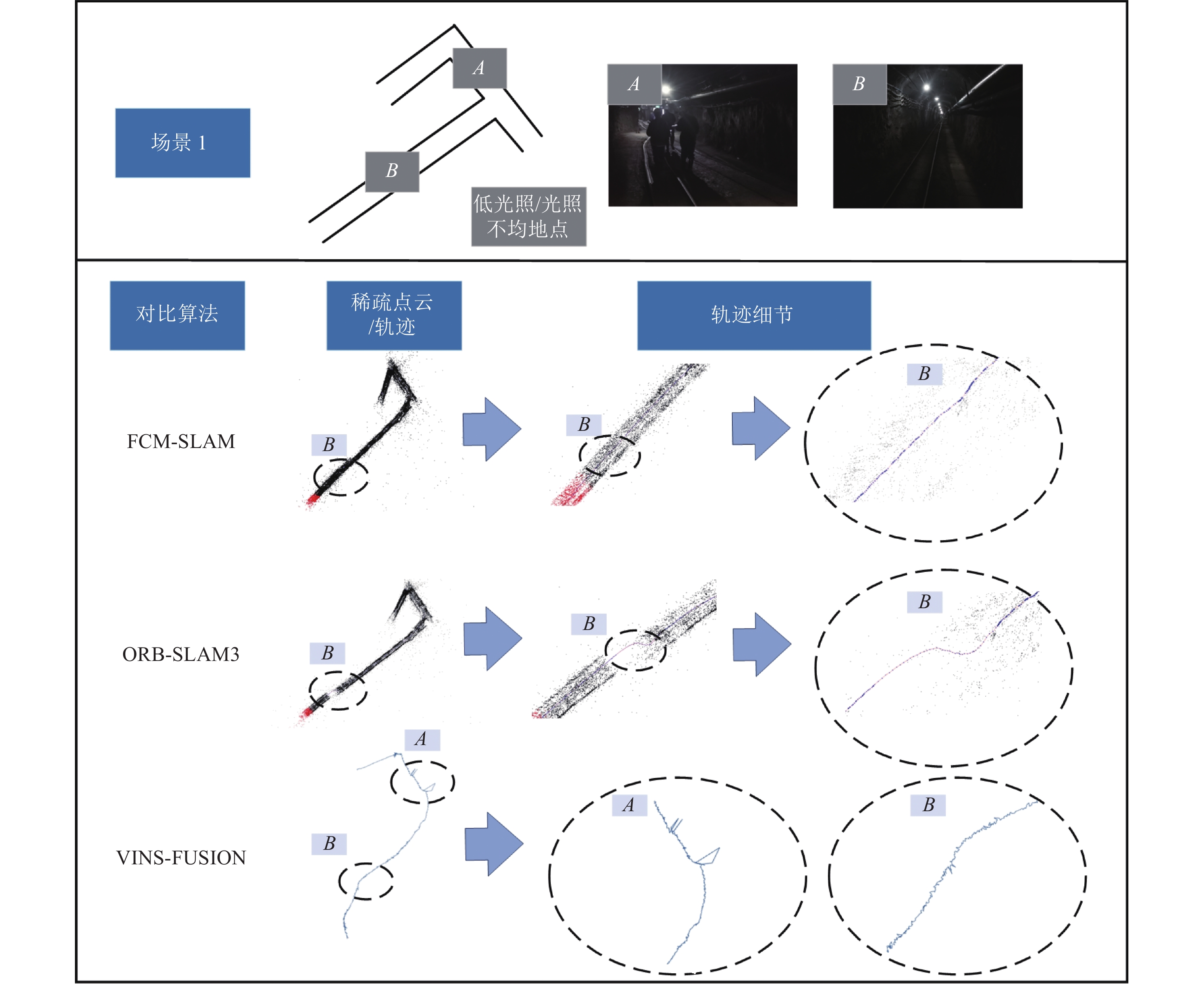

    图13所示,在A点,3组SLAM系统定位效果差异不大,仅VINS–FUSION的轨迹发生了一些波动,这是由于VINS–FUSION抗干扰能力较差引起的。在B点,ORB–SLAM3较FCM–SLAM发生了轨迹偏移,且由于FCM–SLAM能够均衡地提高暗光图像亮度,帮助特征点提取模块提取更多的特征点,反映在稀疏点云上比ORB–SLAM3做到了明显的补全效果。而VINS–FUSION在经过B点后轨迹产生了较明显且危险的漂移现象,偏离机器人真实运动轨迹。由图14可知,ORB–SLAM3在暗光照的C点直接发生了严重的漂移,导致整个场景定位失败。VINS–FUSION虽然未在C点发生严重漂移,但也存在定位轨迹的明显波动,经过D点时较场景2地图相比也发生了明显的偏移。而FCM–SLAM在场景2下定位轨迹更接近真实运行轨迹,更能满足煤矿井下机器人定位精度的需求。

    图  13  不同算法在场景1的定位轨迹效果对比
    Figure  13.  Comparison of positioning trajectory effects of different algorithms in scene 1

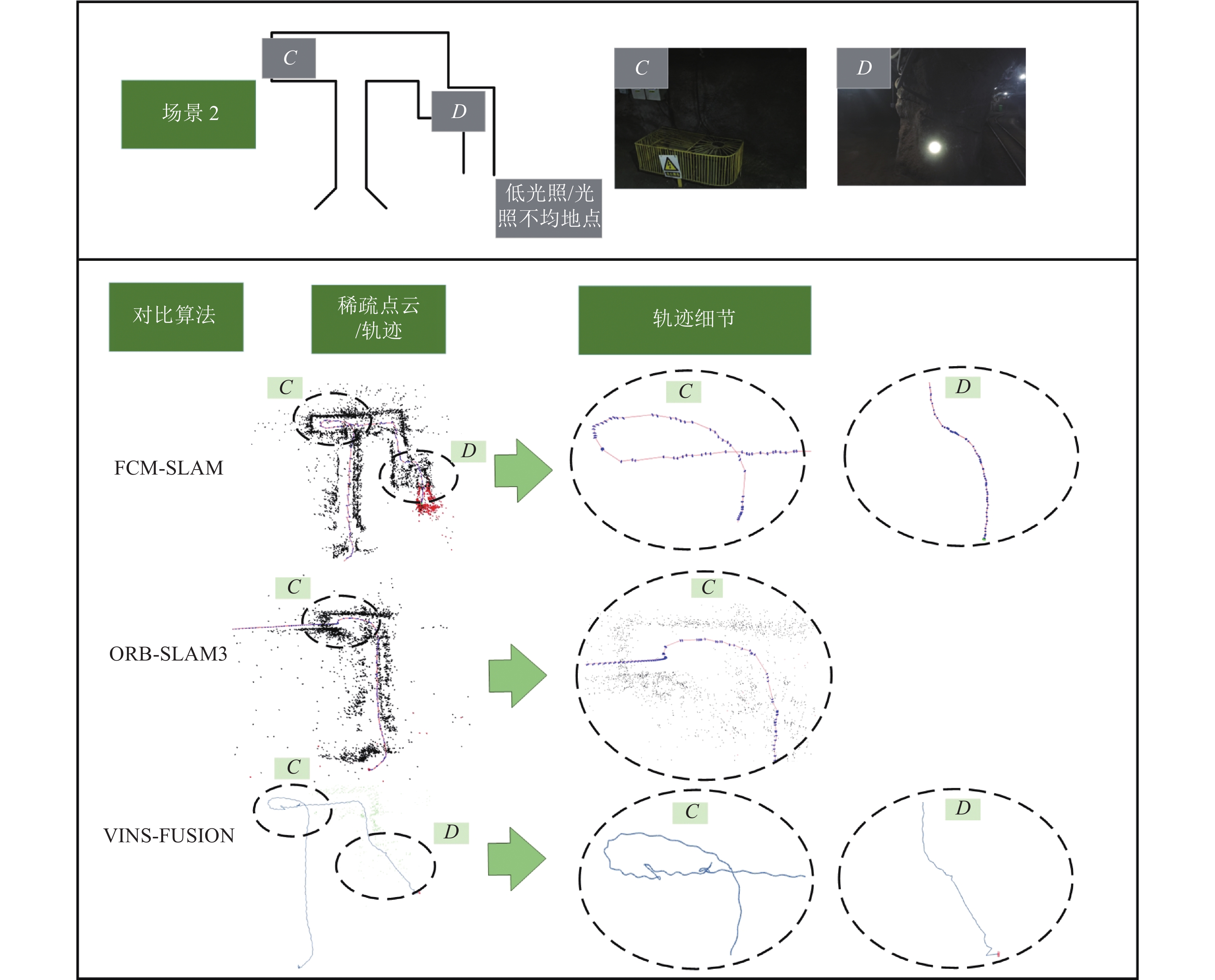

    原版ORB–SLAM3在巷道内开始运行时,由于巷道内纹理较弱,且煤矿用智能机器人的运动激励有限,出现了IMU初始化激励不足,系统反复重启的情况(受制于原版算法的设计),5次初始化时间测试平均初始化时间在17.7 s。而FCM–SLAM引入基于解析解的IMU初始化方法使得初始化得以更快运行,先进行纯视觉优化,再将初始化完毕的IMU与视觉一起做联合初始化优化。在与图1的同一场景下,系统能够正常初始化,如图15所示。5次初始化时间测试平均初始化时间在7.5 s。

    图  14  不同算法在场景2的定位轨迹效果对比
    Figure  14.  Comparison of positioning trajectory effects of different algorithms in scene 2

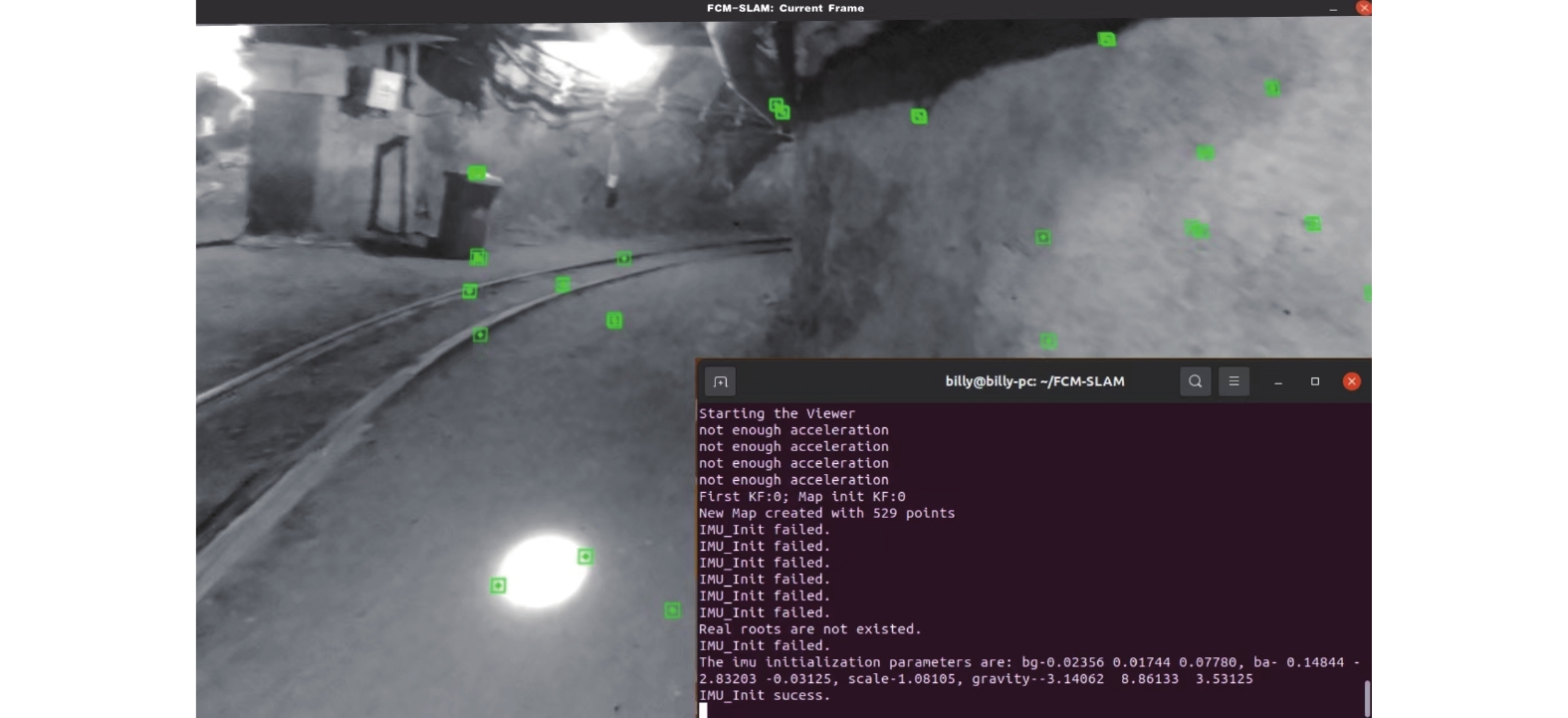

    图  15  FCM–SLAM系统初始化正常运行
    Figure  15.  FCM–SLAM system initializes normal operation

    1)提出了一种应用于井下暗光照环境的煤矿井下机器人定位方法FCM–SLAM。以ORB–SLAM3为主体框架,设计了全局部亮度检测以筛分图像,引入了融合自注意力的Enlighten图像增强模块以复原井下图像,其中自注意力模块能够建立暗光图像不同区域的依赖关系以提高模块对光照不均图像的增强能力。在初始化部分,引入了基于解析解的IMU初始化策略,使系统更快地进入SLAM后续线程中,且不影响定位精度。

    2)通过试验分析表明,本文提出FCM–SLAM算法在煤矿井下暗光环境中具有良好的定位性能,在EuRoC数据集暗光序列下ERMSESD平均下降13.7%和15.24%;在存在暗光环境的真实巷道场景内,也更好地恢复了机器人运行轨迹,体现了算法定位性能的优势。

    3)文章还存在一定的局限性,在实际运行中,发现视觉SLAM在井下巷道这类弱纹理环境下也易产生特征点较少的情况,在图10中较为明显,此现象亦会影响系统后续定位精度。此外,在井下试验中发现,当机器人运行在较为颠簸路段和视野内快速大面积物体经过的情况下,产生的模糊画面易使视觉SLAM跟踪失败。下一步工作应集中于改善SLAM在井下弱纹理环境和模糊场景中性能下降的问题,为井下机器人提供更精准的定位效果。

  • 图  1   对极约束求得相机位姿流程

    Figure  1.   Polar constraint to obtain the camera pose process

    图  2   ORB–SLAM3系统初始化失败后重置

    Figure  2.   ORB–SLAM3 system’s reset after initialization failure

    图  3   FCM–SLAM框架

    Figure  3.   FCM–SLAM framework

    图  4   图像亮度检测过程

    Figure  4.   Image brightness detection process

    图  5   改进的EnlightenGAN网络结构

    Figure  5.   Improved EnlightenGAN network structure

    图  6   自注意力模块

    Figure  6.   Self-attention module

    图  7   煤矿用智能机器人平台

    Figure  7.   Intelligent robot platform for coal mine

    图  8   井下图像数据集部分图像展示

    Figure  8.   Partial image display of downhole image dateset

    图  9   不同算法增强效果对比

    Figure  9.   Comparison of enhancement effects of different algorithms

    图  10   特征点提取对比

    Figure  10.   Comparison of feature point extraction

    图  11   MH04序列运行轨迹对比

    Figure  11.   Comparison of MH04 sequence trajectory

    图  12   MH05序列运行轨迹对比

    Figure  12.   Comparison of MH05 sequence trajectory

    图  13   不同算法在场景1的定位轨迹效果对比

    Figure  13.   Comparison of positioning trajectory effects of different algorithms in scene 1

    图  14   不同算法在场景2的定位轨迹效果对比

    Figure  14.   Comparison of positioning trajectory effects of different algorithms in scene 2

    图  15   FCM–SLAM系统初始化正常运行

    Figure  15.   FCM–SLAM system initializes normal operation

    表  1   改进的EnlightenGAN训练参数

    Table  1   Improved EnlightenGAN training parameter table

    参数 图像尺寸 批量大小 优化器 初始学习率 学习率衰减策略 预训练模型 训练轮数
    取值 600×400 16 AdamW 10−4 Linear vgg16 200
    下载: 导出CSV

    表  2   特征点数量对比

    Table  2   Comparison of the number of feature points

    序列 暗光照下平均特征点
    提取个数
    提升幅度/%
    原始图像 增强图像
    MH04 158 225 42.41
    MH05 146 230 57.53
    井下场景(图10c) 42 119 183.33
    井下场景(图10d) 171 212 23.97
    下载: 导出CSV

    表  3   EuRoc数据集MH子集序列描述

    Table  3   Description of MH subset sequence in EuRoc dataset

    数据集序列名称描述采集距离/m
    MH01_easy正常运动,正常光照80.6
    MH02_easy正常运动,正常光照73.5
    MH03_medium快速运动,存在暗光照130.9
    MH04_difficult快速运动,存在暗光照91.7
    MH05_difficult快速运动,存在暗光照97.6
    下载: 导出CSV

    表  4   ERMS结果对比

    Table  4   ERMS results comparison

    序列/算法名称 ERMS/m 较ORB–SLAM3
    下降幅度/%
    ORB–SLAM2 VINS–Fusion ORB–SLAM3 FCM–SLAM
    MH01_easy 0.035 8 0.060 2 0.041 4 0.041 5 0.24
    MH02_easy 0.018 9 0.066 4 0.034 7 0.033 4 3.75
    MH03_medium 0.028 3 0.135 0 0.028 2 0.025 0 11.35
    MH04_difficult 0.109 0 0.056 7 0.048 3 0.040 7 15.73
    MH05_difficult 0.068 9 0.054 7 0.055 7 0.047 9 14.00
    下载: 导出CSV

    表  5   ESD结果对比

    Table  5   ESD results comparison

    序列/算法名称 ESD/m 较ORB–SLAM3
    下降幅度/%
    ORB–SLAM2 VINS–Fusion ORB–SLAM3 FCM–SLAM
    MH01_easy 0.020 9 0.097 9 0.015 7 0.014 9 5.10
    MH02_easy 0.028 7 0.028 0 0.019 6 0.019 0 3.06
    MH03_medium 0.025 5 0.013 9 0.012 8 0.011 4 10.94
    MH04_difficult 0.039 9 0.023 0 0.024 2 0.020 1 16.94
    MH05_difficult 0.040 2 0.030 2 0.028 6 0.023 5 17.83
    下载: 导出CSV
