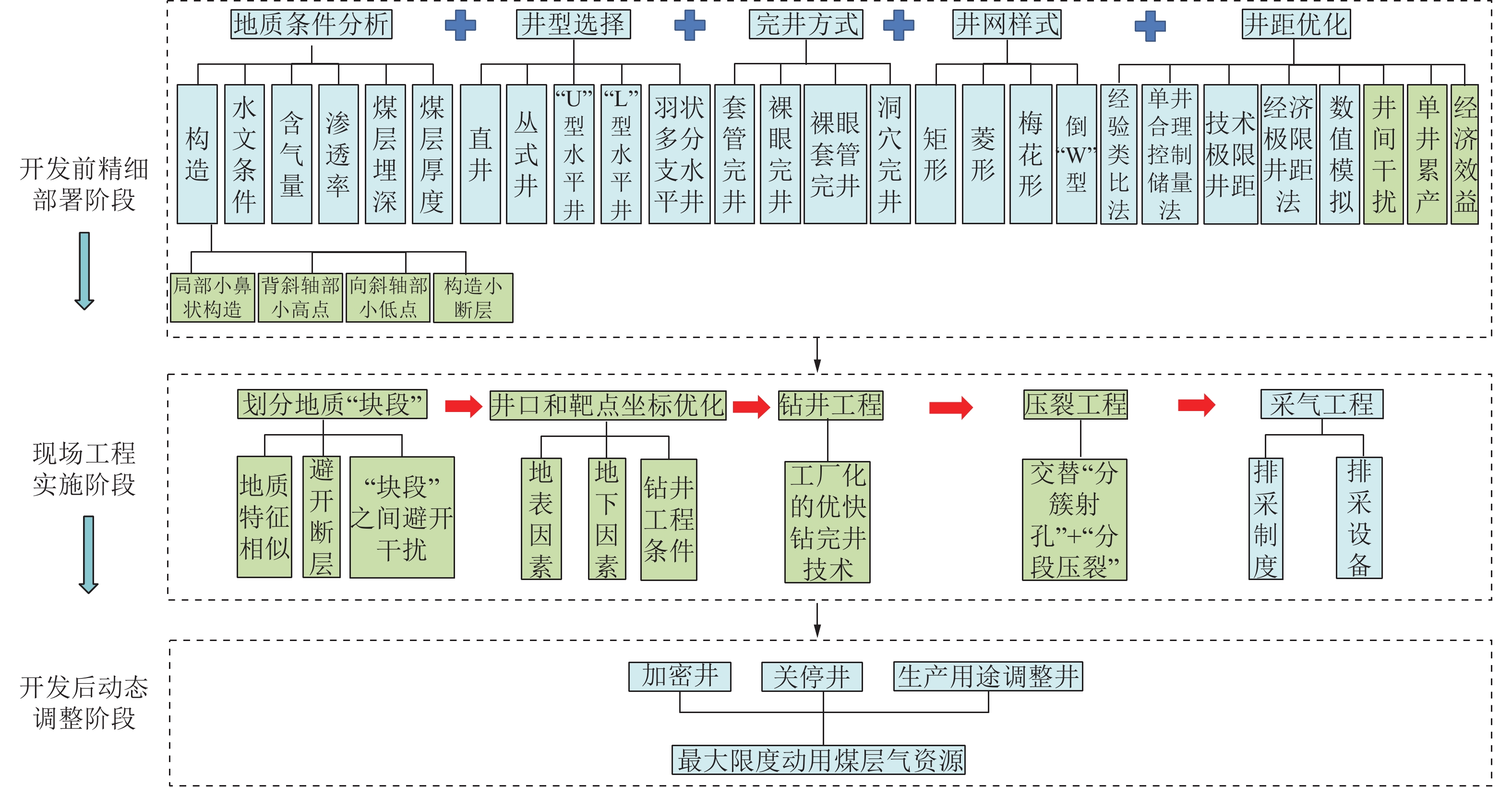

图 1 煤层气井位精细部署和科学实施的3个阶段及内涵
Figure 1. Three stages and connotation of fine deployment and scientific implementation of coalbed methane well location
![]()

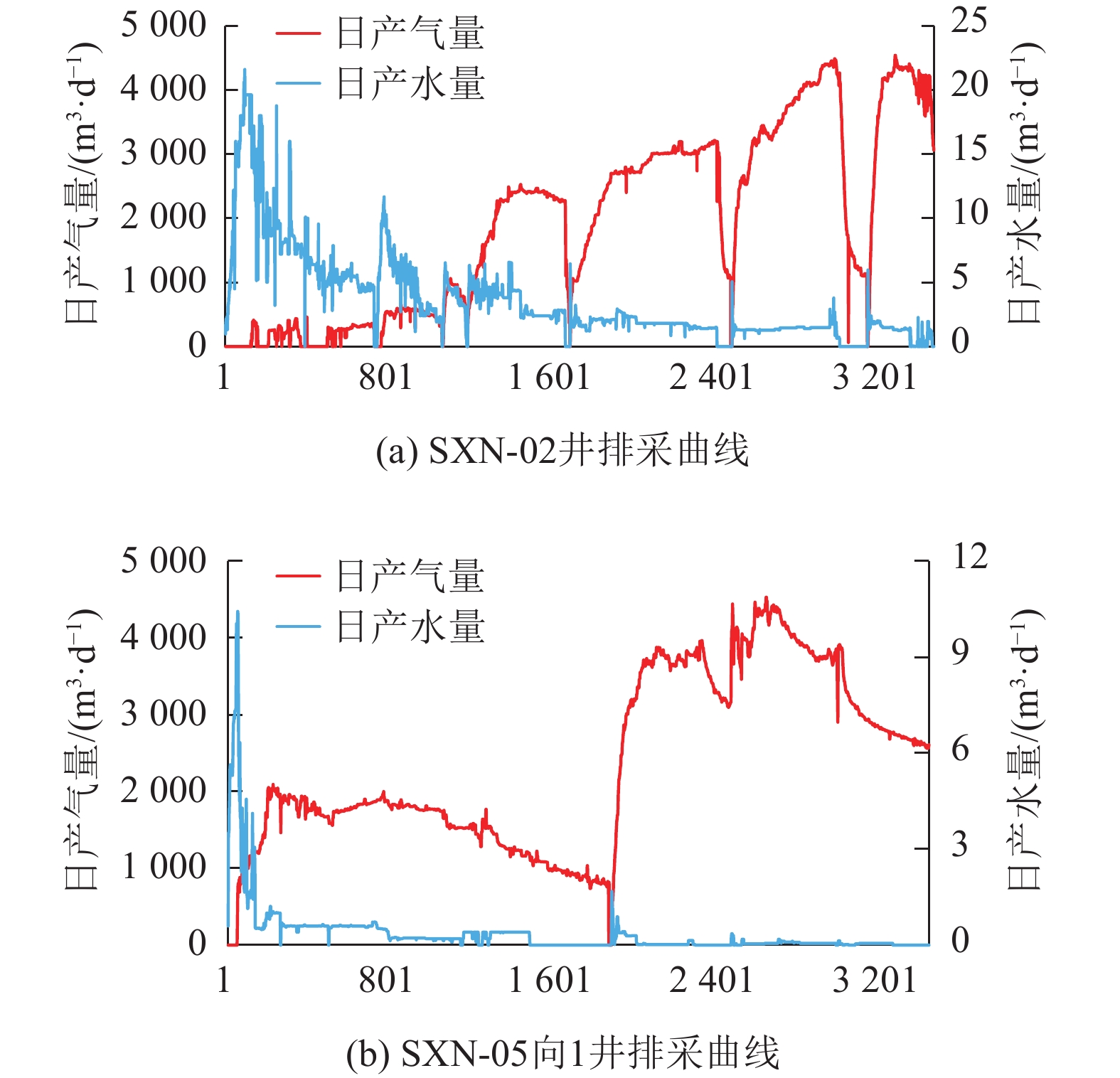

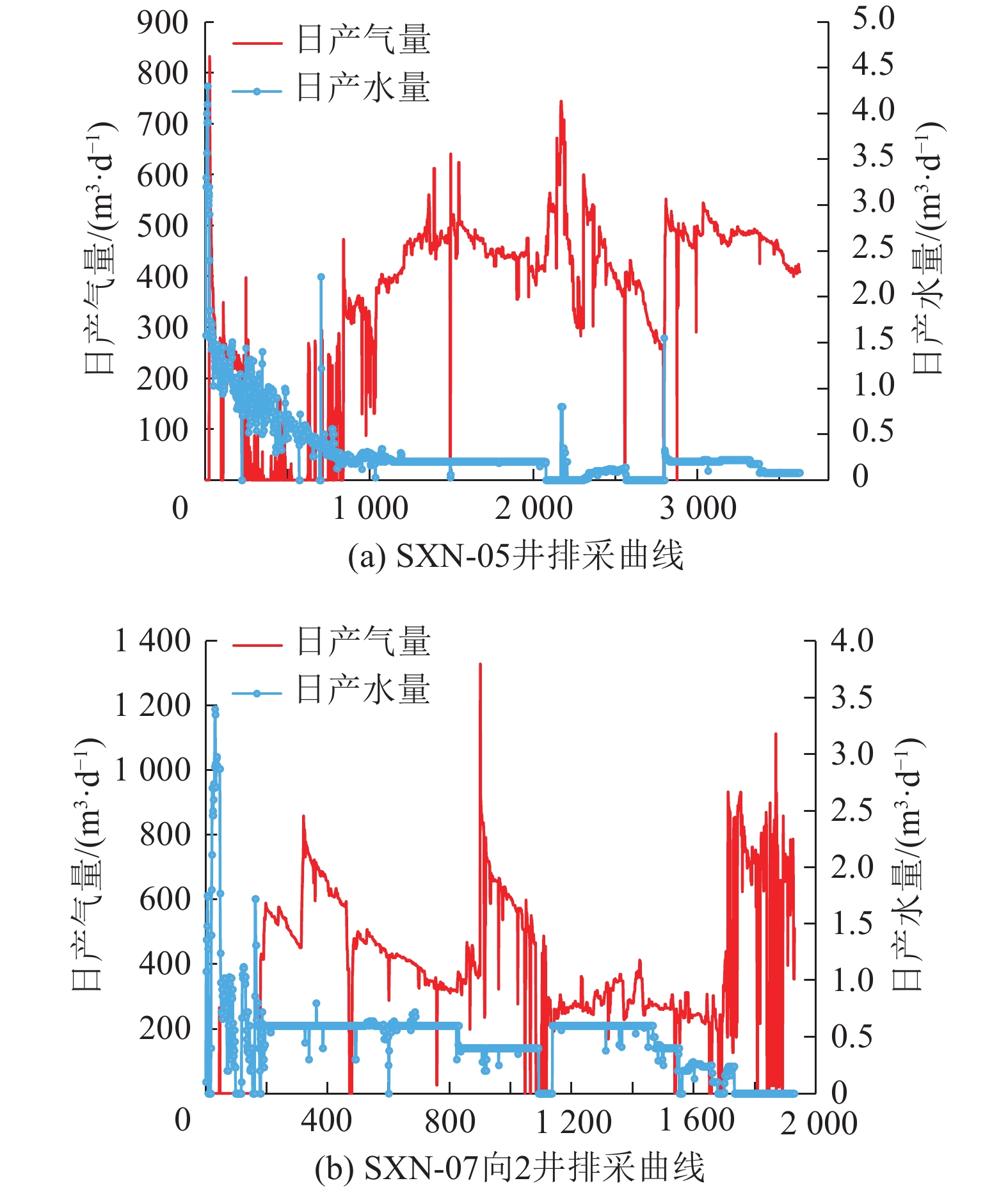

图 2 位于小鼻状构造的2口排采井产气曲线
Figure 2. Gas production curves of two drainage wells located in the small nose structure
![]()

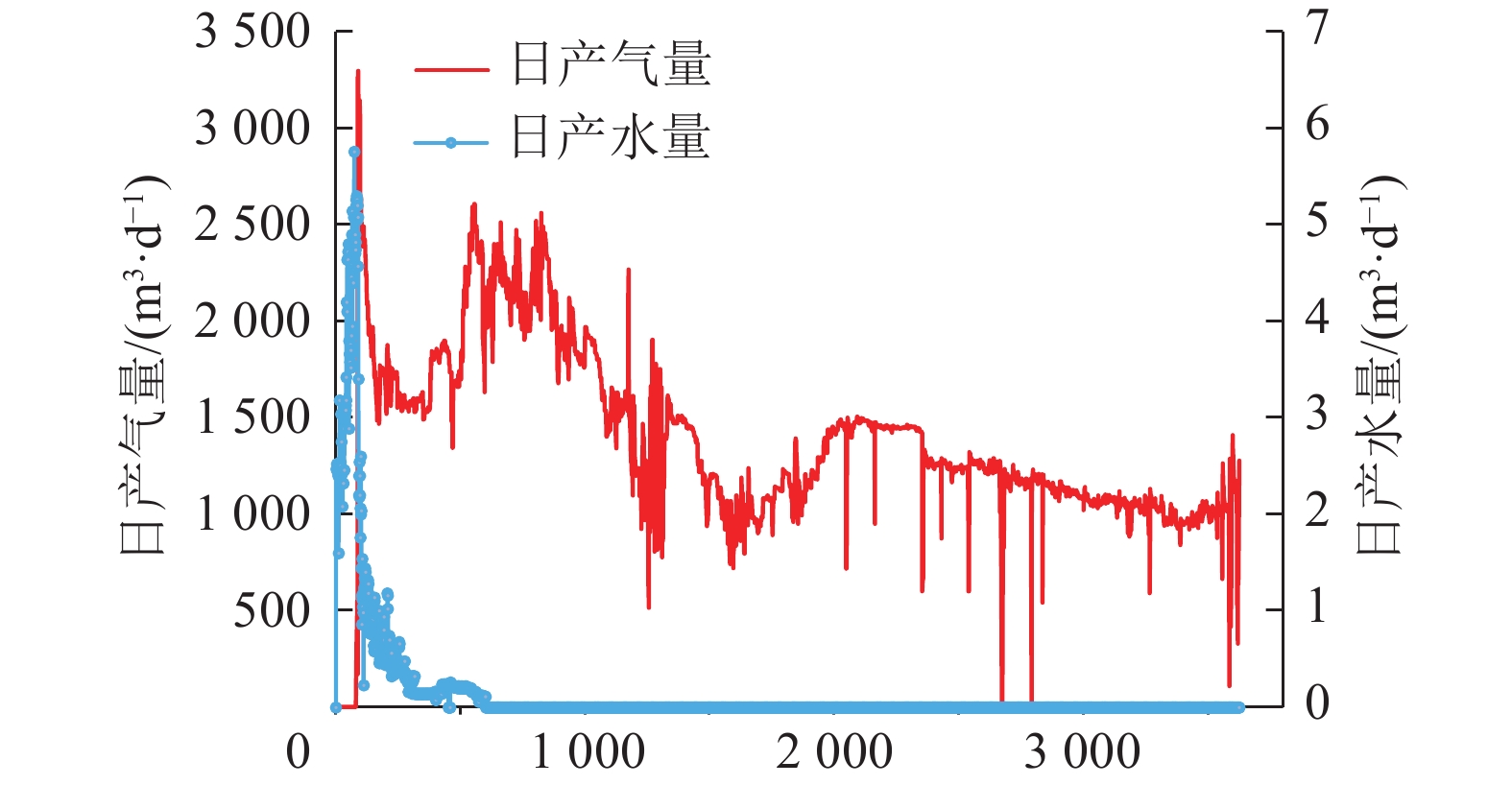

图 3 位于区块构造小高点的SXN-03井排采井产气曲线
Figure 3. Gas production curve of SXN-03 well at the small high point of the block structure
![]()
图 4 位于向斜轴部和小断层附近的排采井产气曲线
Figure 4. Gas production curves of production Wells located near the syncline axis and small faults
![]()

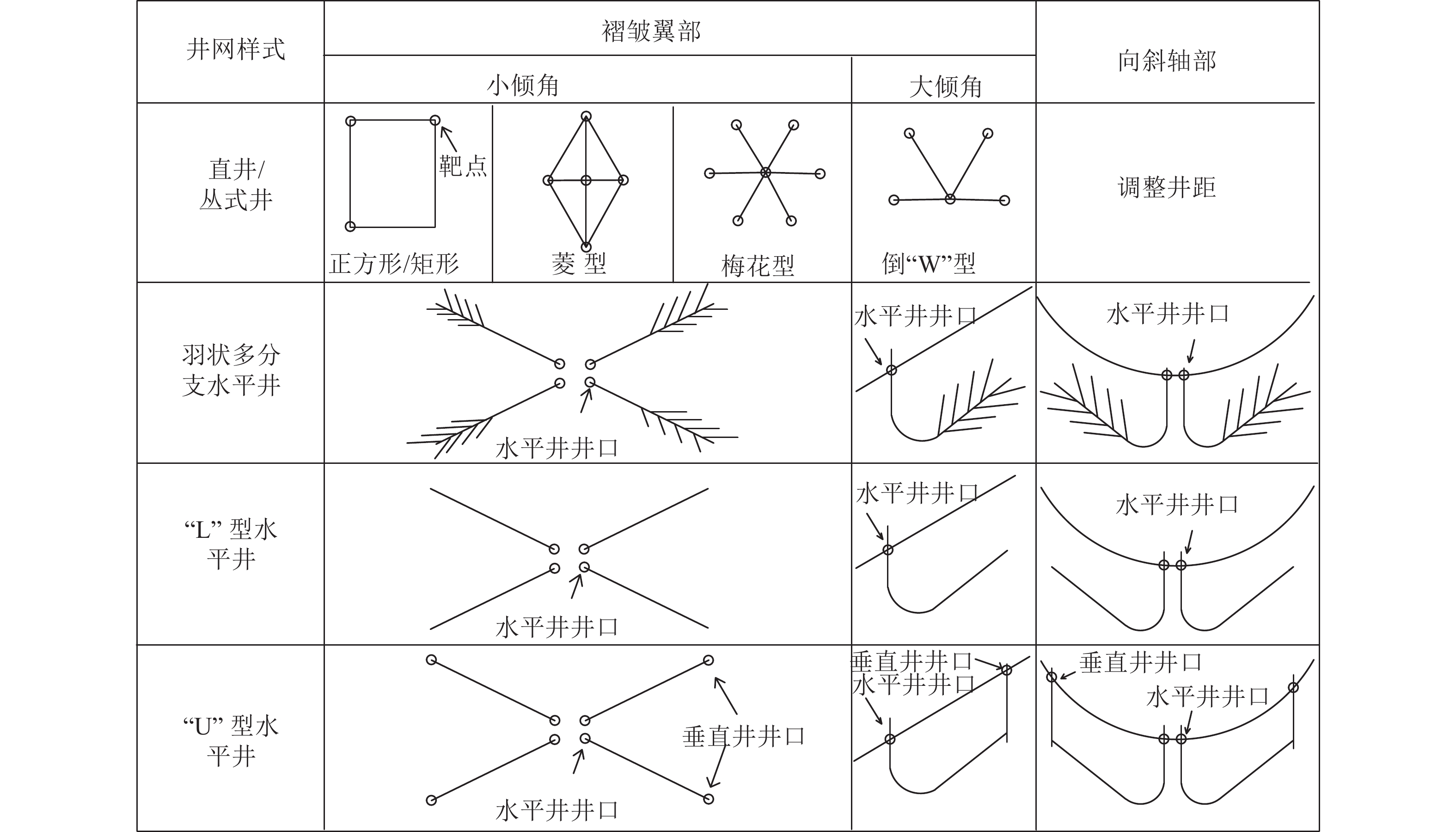

图 5 不同构造部位的煤层气井网样式
Figure 5. Coalbed methane well pattern styles in different structural parts
![]()

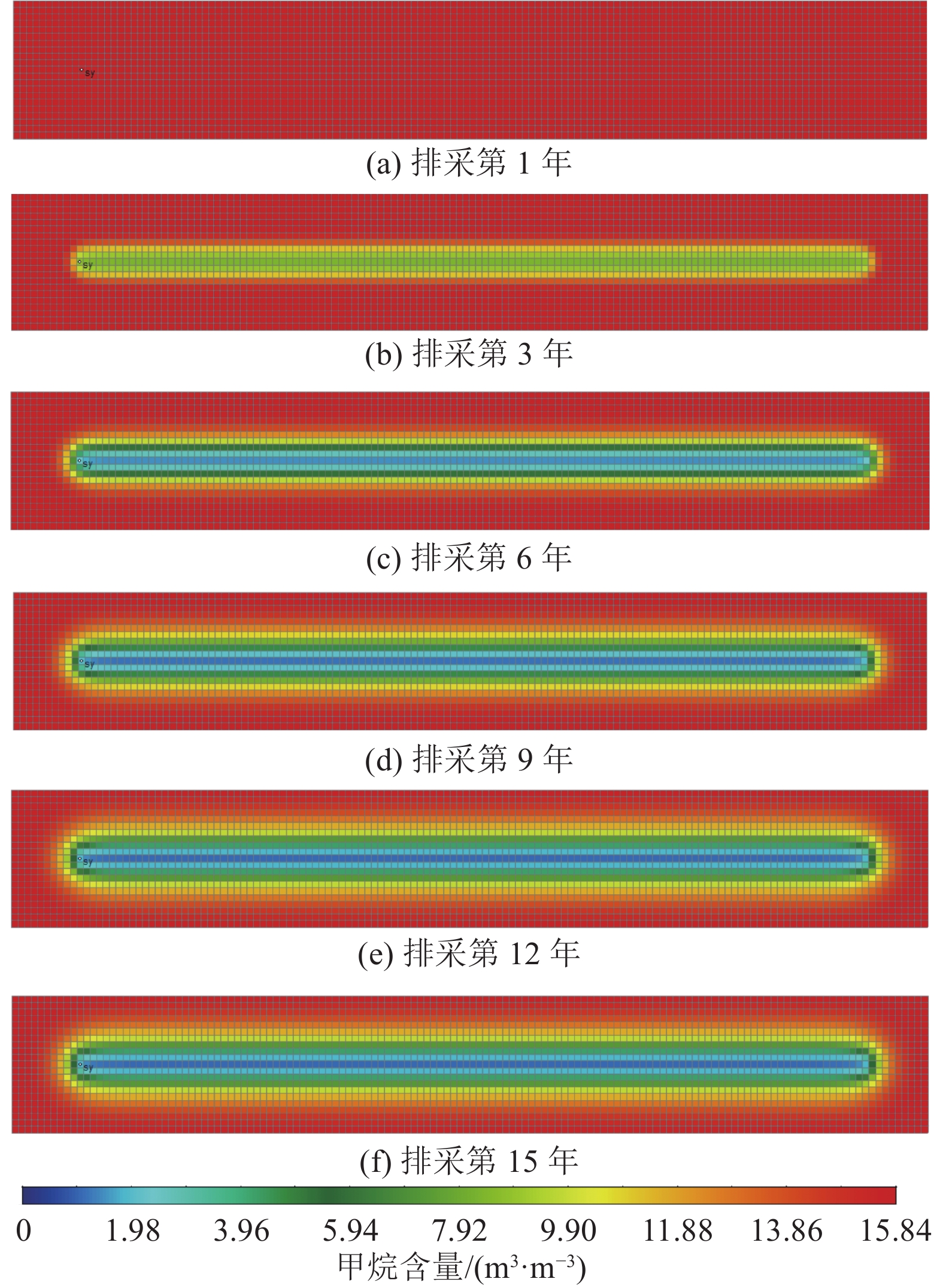

图 6 储层煤层气含量时空分布
Figure 6. Temporal and Spatial distribution of CBM content in reservoirs
![]()

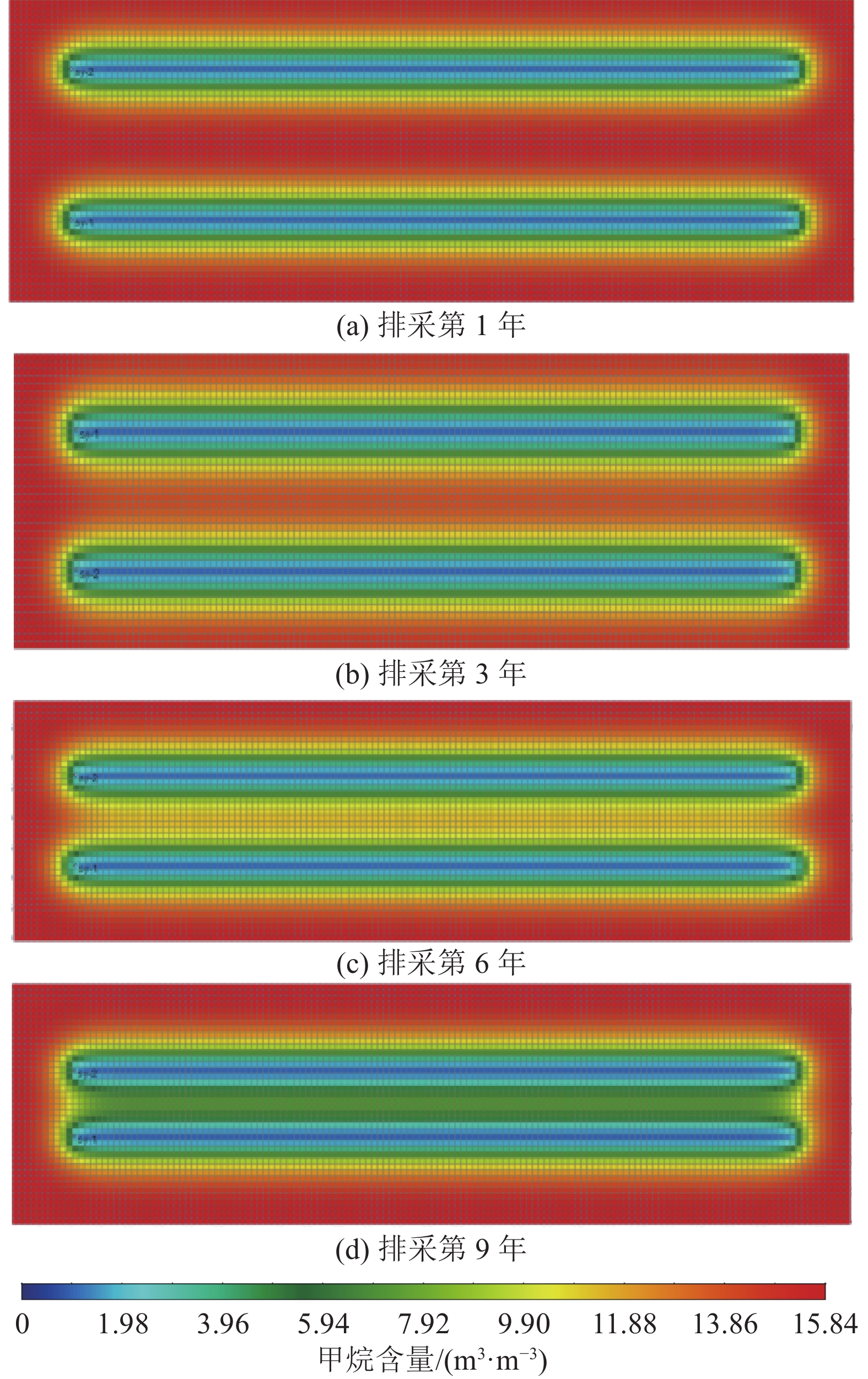

图 7 不同井距时两口水平井的煤层气含量时空分布情况
Figure 7. Temporal and spatial distribution of CBM content in two horizontal Wells with different well spacing
![]()

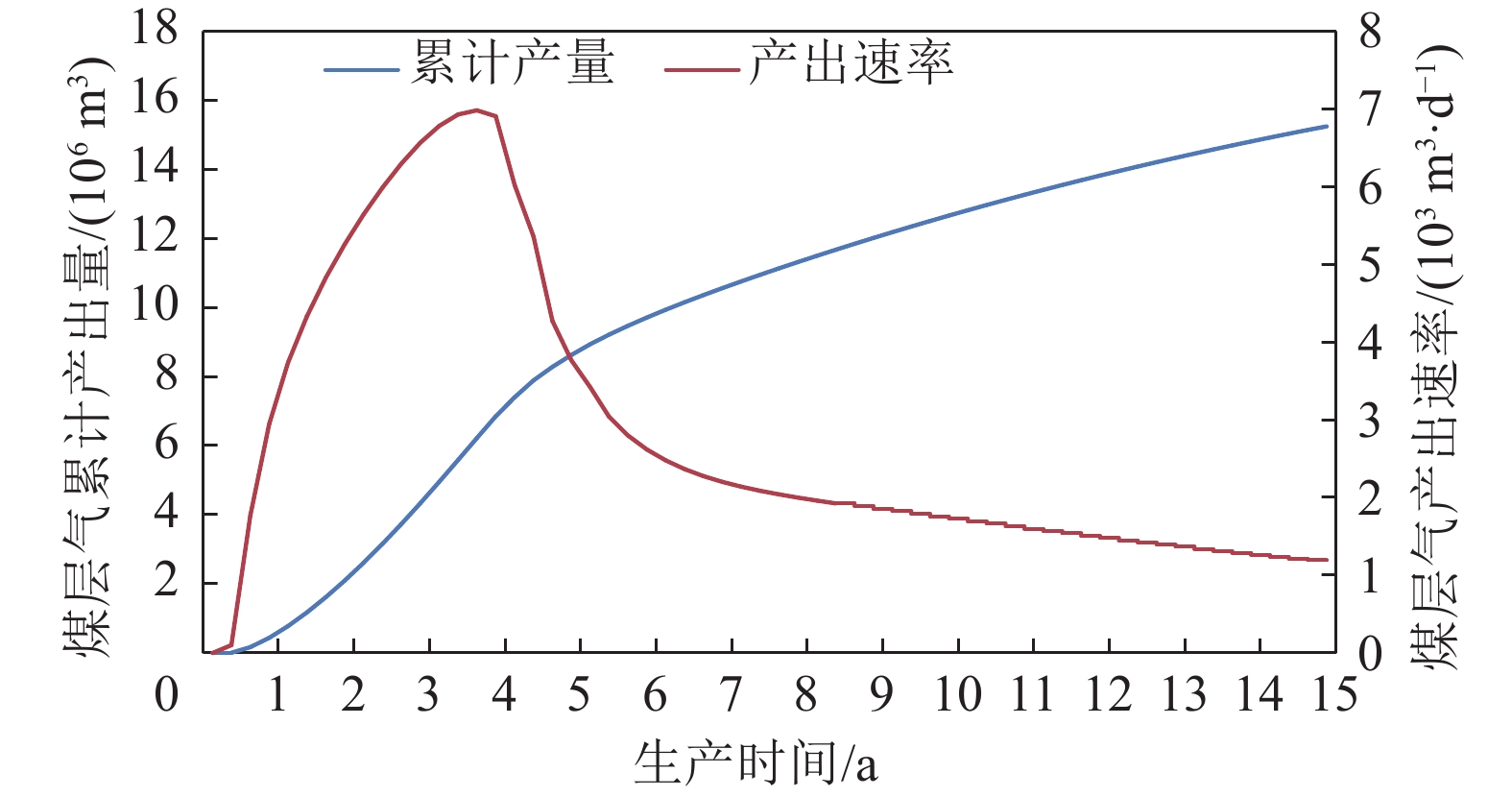

图 8 煤层气水平井产出速率及累计产量
Figure 8. Production rate and cumulative production of coalbed methane horizontal Well
![]()

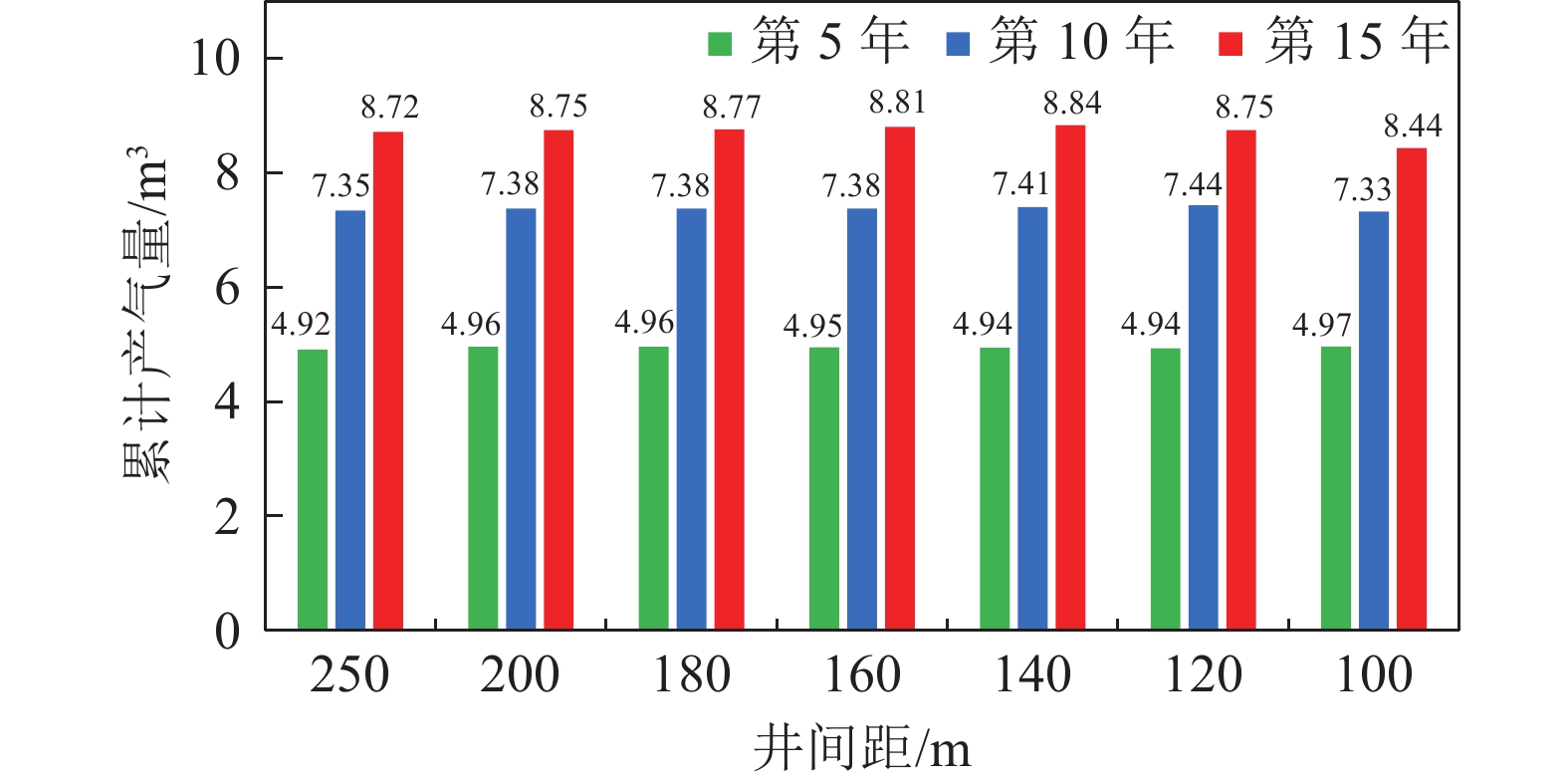

图 9 不同井间距模拟出不同年份产气量情况
Figure 9. Gas production in different years simulated by different well spacing
![]()
图 10 地质“块段”内集中压裂的水平井储层改造方法
Figure 10. Horizontal well reservoir reconstruction method of centralized fracturing in geological “block”
表 1 不同井间距的盈利能力对比
Table 1 Comparison of profitability of different well spacing
井间距/m 井数量/（个·km−2） 单井累计产气量/
（106 m3）采出率/% 运行费用/
（万元·a −1）建设投资额/
万元总投资额/
万元销售收入/
万元利润/
万元100 7 8.44 72 420 2450 8750 9452.8 702.8 160 6 8.81 60 360 2100 7500 8457.6 957.6 200 5 8.75 54 300 1750 6250 7000 750 250 4 8.72 43 240 1400 5000 5580.8 580.8
