富水砂层地下工程涌水涌砂主控地质因素研究

顾雷雨, 杨晶晶, 赵新杰, 崔俊峰, 韩健, 李继升

顾雷雨,杨晶晶,赵新杰,等. 富水砂层地下工程涌水涌砂主控地质因素研究[J]. 煤炭科学技术,2023,51(S1):275−283

. DOI: 10.12438/cst.2023-0906
引用本文:

顾雷雨,杨晶晶,赵新杰,等. 富水砂层地下工程涌水涌砂主控地质因素研究[J]. 煤炭科学技术,2023,51(S1):275−283

. DOI: 10.12438/cst.2023-0906

GU Leiyu,YANG Jingjing,ZHAO Xinjie,et al. Research on main geological factors controlling water gushing and sand gushing of underground engineering in water-rich sand layer[J]. Coal Science and Technology,2023,51(S1):275−283

. DOI: 10.12438/cst.2023-0906
Citation:

GU Leiyu,YANG Jingjing,ZHAO Xinjie,et al. Research on main geological factors controlling water gushing and sand gushing of underground engineering in water-rich sand layer[J]. Coal Science and Technology,2023,51(S1):275−283

. DOI: 10.12438/cst.2023-0906

富水砂层地下工程涌水涌砂主控地质因素研究

基金项目:

华能集团总部科技项目资助(HNKJ20-H49)

详细信息
    作者简介:

    顾雷雨: (1979—),女,河南洛阳人,高级工程师,博士。E-mail:ly_gu@chng.com.cn

    通讯作者:

    杨晶晶: (1993—),女,山西怀仁人,工程师,硕士。E-mail:y2454695325@163.com

  • 中图分类号: TD745

Research on main geological factors controlling water gushing and sand gushing of underground engineering in water-rich sand layer

Funds:

Technology Project of China Huaneng Group Co., Ltd. (HNKJ20-H49)

  • 摘要:

    沿海沿江地区地下工程建设中钻遇富水砂层地段,极易产生突发性透水涌泥涌砂,导致地面塌陷、隧道掩埋、基坑坍塌等事故发生。以某市轨道交通盾构区间透水事故为例,在收集工程事故资料的基础上,结合区域地质背景、大量钻孔数据、野外勘查、现场试验及室内测试结果综合分析,研究此事故背景中各重要地质因素的作用方式,明确引发事故的主控地质因素。结果表明:研究区地质背景复杂,第四纪沉积广泛发育,分布不均,沉积产物复杂多样,地下水位高,水量丰富,上覆淤泥、淤泥质土等不透水层而多具承压性,高水头压力下复合地层稳定性差,持续的渗流侵蚀易产生涌水通道,引发地层结构失稳。基底钻遇的华涌组火山岩节理裂隙发育,透水性弱~强,富水性中等~好,富水性和渗透性变化较大,基岩水发育具有非均一性,不同岩性及风化程度对施工的影响具有差异性。地下揭露的古河道与现今河网发育具有重叠性,东平水道主干河道表现出较高的稳定性和继承性,沿古河道分布有中等~强透水性的砂砾石、卵石层,赋存的深层承压水与基岩水之间大部分区域不存在隔水层,局部与地表水体连通,各种类型水水量交换顺畅,地下水补给方式多样,水文地质条件复杂。上述均为易引发富水砂层涌水涌砂的不良地质条件,尤其是古河道分布发育和复合地层沉积组合2个主控因素,在后续类似地质条件的地下工程建设中需进行重点防控。

    Abstract:

    When encountering water rich sand layers during underground engineering construction in coastal and riverside areas, it is very easy to cause sudden water permeability, mud gushing and sand gushing,causing accidents such as ground collapse, tunnel burial, foundation pit collapse. Taking the water leakage accident in a shield tunnel section of a certain urban rail transit as an example, based on the collection of engineering accident data, combined with the comprehensive analysis of regional geological background, a large number of drilling data, field exploration, field testing and indoor testing results, study the action mode of various important geological factors under the background of the accident,and identify the main control geological factors causing the accident. The geological background of study area is complex, the Quaternary sediments are widely developed and unevenly distributed, with complex and diverse sedimentary products. The groundwater level is high and the groundwater quantity is rich. The groundwater covering with impermeable layers such as silt and muddy soil are mostly under pressure. The stability of composite formation under high water pressure is poor, and the continuous seepage erosion is prone to generating water inrush channels leading to instability of the geological structure. The volcanic rock joints and fissures of the Huachong Formation drilled in the basement are developed, with weak to strong water permeability, medium to good water abundance, and large changes in water abundance and permeability. The development of bedrock water is heterogeneous, and the impact of different lithology and weathering degree on construction varies. The ancient river channels exposed underground are overlapped with the current river network development. The main river channel of Dongping Waterway shows high stability and inheritance. There are medium-strong permeable sand gravel and pebble layers distributed along the ancient river channel. Most areas between the deep confined water and bedrock water do not have an water-resisting layer, and the part of deep confined water is connected with surface water. The exchange of various types of water is smooth. There are various ways of groundwater recharge, and the hydrogeological conditions are complex. The above are the unfavorable geological background factors that are easy to cause water gushing and sand gushing in the water-rich sand layer, especially the formation and distribution of ancient river channels and the development of composite strata sedimentation, which need to be focused on prevention and control in the subsequent underground engineering construction with similar geological conditions.

  • 近年来,随着煤炭开采技术水平的发展,我国煤矿综采工作面开采深度、走向长度和倾向长度都不断增加[1]。为提高煤炭资源采出率,减少经济损失,我国煤矿逐渐加大工作面采高和工作面长度,目前国内综采工作面长度一般不超过350 m,仅在个别地质条件较好的矿区开展了超长工作面的开采试验和推广工作。如榆家梁44206、44208工作面进行了360 m、400 m的开采试验,国内首个450 m综采工作面哈拉沟12101工作面已完成回采。

    采场覆岩运移破断是典型的时空问题,工作面倾向长度的增加,对顶板破断及应力演化产生的影响效应是复杂的,并非简单的线性改变。因此,工作面矿压显现特征与一般长度工作面条件下存在明显差异,国内外学者对此开展了大量研究。钱鸣高等[2]基于相似模拟及现场实测发现超长综放工作面顶板破碎块度小于短工作面,周期来压步距短,易出现覆岩关键层来压现象;王国法等[3]基于支架支护应力特性研究,认为综采工作面倾向长度的增加使得支护应力由单峰值向多峰值演化,支护应力出现M型三峰值可作为超长工作面的判据。王家臣等[4]提出了超长工作面基本顶分区破断力学模型,采用上限定理分析研究基本顶局部分区破断和迁移现象。王庆雄等[5]对神东哈拉沟煤矿450 m超长工作面矿压显现规律进行了研究,发现工作面推进过程中存在大小周期来压现象,且大周期来压时工作面面长方向压力分布呈三峰值W型特征。丁国利等[6]以葫芦素煤矿为工程研究背景,通过现场矿压观测及理论分析,认为该首采工作面支架工作阻力沿倾向呈现出高低不同的应力区域,符合长工作面所特有的“马鞍形”应力分布特征。文献[7-8]通过相似模拟、现场实测及验证,认为超长工作面顶板存在倾向破断的分段性。赵雁海等[9]建立了浅埋采场基本顶裂隙梁对称三铰拱结构力学模型,分析了水平推力大小及变化规律对铰接点岩块失稳的影响。刘长友等[10]构建了三维数值模型,分析了超长孤岛工作面支承压力分布规律。宋选民等[11]通过工作面实测资料与分析研究,探讨了工作面长度增加对矿压显现强度的影响。付玉平等[12]运用数值模拟,给出了采高、面长的单因素及双因素对垮落带高度影响的回归公式。金宝圣等[13]对超长综放工作面矿压显现开展了理论分析及数值模拟研究。刘伟韬[14]研究了松软厚煤层超长工作面矿压显现特征及围岩稳定性控制技术。杨永康等[15]系统研究了浅埋厚积岩松软顶板采场的工作面长度效应。

    从已有研究来看,受煤层赋存条件、采煤工艺等的影响,对于超长工作面并没有统一的定义。千米深井、松软厚煤层条件下,有学者称工作面超过350 m时为超长工作面;特厚煤层综放开采、孤岛工作面综放开采条件下,也有学者称工作面240~280 m其为超长工作面。这些工作面虽没有统一的长度界定,但与同等条件下一般长度工作面对比,均有不同的矿压显现特征。综合国内煤炭开采技术水平来看,可将面长超过400 m的工作面称为超长工作面。

    不难发现,对于长及超长工作面的研究局限于基于实测数据的工作面矿压显现特征研究以及采用数值模拟的面长效应研究,而对于在工作面面长方向上顶板下沉特征、支架支护特性的分析相对缺乏。笔者基于陕煤集团小保当煤矿450 m超长工作面,构建弹性基础岩梁力学模型,研究工作面面长方向顶板下沉及支架支护阻力分布趋势,结合支架载荷实测数据,采用数理统计及均化循环分析方法,探究工作面支架工作阻力分区特征,研究不同区域支架工作循环内增阻特性,以提升工作面支架支护效果。

    小保当煤矿位于陕西省神木市西南部,所属榆神矿区位于陕北侏罗纪煤田中部,是国内目前保存完好的整装矿区之一,该区煤层赋存条件好、储量巨大、煤质优良。小保当二号矿井132202综采工作面是国内首个正常布置的智能化超长工作面,为2-2煤13盘区第二个工作面,位于132201综采工作面以北,132203掘进面以南,2-2煤运输大巷以东,13和15盘区边界线以西位置,工作面巷道布置如图1所示。工作面煤厚平均2.55 m,倾角平均2°;直接顶为粉砂岩,基本顶为细粒砂岩;直接底为粉砂岩,基本底为细粒砂岩,如图2所示。工作面埋深350 m,倾向长度450.5 m,推进长度4 002 m,采用走向长壁综合机械化采煤方法一次采全厚,全部垮落法管理顶板,工作面中部液压支架选用ZY16000/18/32D,支架中心距2.05 m。邻侧采空区为132201工作面,倾向长度299.3 m,煤厚平均2.14 m,液压支架为ZY12000/17/32D,生产期间工作面倾向方向支架循环末阻力分布趋势如图3所示。

    图  1  132202工作面巷道布置
    Figure  1.  Roadway layout of No.132202 mining face
    图  2  岩层柱状
    Figure  2.  Rock column diagram
    图  3  132201工作面倾向方向支架循环末阻力分布
    Figure  3.  End resistance distribution of support in inclined direction of No.133201 working face

    将工作面液压支架群组视为刚度k的弹性基础,上覆岩层为支撑于弹性基础上的梁,在工作面倾向上支架支护群组、两巷帮以及顶板可共同简化为等截面弹性基础梁,如图4所示。支架群弹性基础会给上覆岩梁一个正比于挠度的反力。设岩梁挠度为v,则弹性基础给岩梁单位长度上的反力为kvk为弹性基础的刚性系数,其与支架刚度关系为K=kBL,其中:B为支架中心距,L为支架顶梁长度,单位均为m。

    图  4  弹性基础岩梁模型
    Figure  4.  Rock beam model of elastic foundation

    假设工作面顶板受均布载荷q作用,q-kv即为岩梁所受均布力。建立如图4所示坐标系,工作面长度方向中心处设为坐标原点0,工作面右侧为x轴正向,垂直向下为v轴正向,此时岩梁的弯曲微分方程为

    $$ EI{v^{\left( 4 \right)}} = q - kv $$ (1)

    式中:E为顶板弹性模量,GPa;I为顶板惯性矩,m4q为顶板承受均布载荷,MPa;k为弹性基础的刚性系数,kN/m3${v^{\left( 4 \right)}} $v的4阶导数。

    将式(1)的齐次方程式改写为

    $$ {v^{\left( 4 \right)}} + 4{\alpha ^4}v = q $$
    $$ \alpha = \sqrt[4]{{\frac{k}{{4EI}}}} $$

    该方程通解为

    $$ \begin{array}{c} v = {{\rm{e}}^{\alpha x}}[ {{A_1}\sin (\alpha x) + {A_2}\cos (\alpha x)} ] +\\ {{\rm{e}}^{ - \alpha x}}[{A_3}\sin (\alpha x) + {A_4}\cos (\alpha x)] \end{array} $$

    双曲函数定义式如下:

    $$ \begin{gathered} {{\rm{sh}}} (\alpha x )= \frac{{{{\rm{e}}^{\alpha x}} - {{\rm{e}}^{ - \alpha x}}}}{2} \\ {{\rm{ch}}} (\alpha x) = \frac{{{{\rm{e}}^{\alpha x}} + {{\rm{e}}^{ - \alpha x}}}}{2} \\ \end{gathered} $$

    通解式可变为

    $$ \begin{array}{c} v = {C_1}{{\rm{ch}}} (\alpha x)\cos (\alpha x) + {C_2}{{\rm{ch}}} (\alpha x)\sin (\alpha x)+ \\ {C_3}{{\rm{sh}}} (\alpha x)\cos (\alpha x) + {C_4}{{\rm{sh}}} (\alpha x)\sin (\alpha x) \\ \end{array} $$ (2)

    式中:A1A2A3A4C1C2C3C4均为积分常数。

    岩梁的转角$\theta $、弯矩M、剪力N与挠度v存在如下微分关系:

    $$ {v}^{(1)}=\theta \text{,}{v}^{(2)}=\frac{M}{EI}\text{,}{v}^{(3)}=\frac{N}{EI} $$ (3)

    对式(2)逐次微分并结合式(3),当x=0时,常数项C值分别为

    $$ \begin{array}{c}{C}_{1}={v}_{0}\text{,}{C}_{2}=\dfrac{{\theta }_{0}}{2\alpha }+\dfrac{{N}_{0}}{4{\alpha }^{3}EI}\\ {C}_{3}=\dfrac{{\theta }_{0}}{2\alpha }-\dfrac{{N}_{0}}{4{\alpha }^{3}EI}\text{,}{C}_{4}=\dfrac{{M}_{0}}{2{\alpha }^{2}EI}\end{array} $$ (4)

    式中:${v_0}$${\theta _0}$${M_0}$${N_0}$分别为岩梁在x=0处的挠度、转角、弯矩以及剪力大小。

    图4可知,岩梁的跨度中点为坐标原点,此处${\theta _0} = 0,{N_0} = 0$,结合式(2)、式(4),可得均布载荷下岩梁的挠曲线方程为

    $$ v = {v_0}{V_0}(\alpha x) + \frac{{{M_0}}}{{2{\alpha ^2}EI}}{V_2}(\alpha x)+ \frac{q}{{4{\alpha ^4}EI}}\left[ {1 - {V_0}(\alpha x)} \right] \\ $$ (5)
    $$ \begin{gathered} {V_0}(\alpha x) = {{\rm{ch}}} (ax)\cos (\alpha x) \\ {V_1}(\alpha x) = \frac{1}{{\sqrt 2 }}\left[ \begin{gathered} {{\rm{ch}}} (ax)\sin (\alpha x) + {{\rm{sh}}} (\alpha x)\cos (\alpha x) \\ \end{gathered} \right] \\ {V_2}(\alpha x) = {{\rm{sh}}} (ax)\sin (\alpha x) \\ {V_3}(\alpha x) = \frac{1}{{\sqrt 2 }}\left[ \begin{gathered} {{\rm{ch}}} (ax)\sin (\alpha x) - {{\rm{sh}}} (\alpha x)\cos (\alpha x) \\ \end{gathered} \right] \\ \end{gathered} $$ (6)

    式(6)为普日列夫斯基函数[16-17]。将式(5)中同类项合并可得:

    $$ v = {D_0}{V_0}(\alpha x) + {D_2}{V_2}(\alpha x) + \frac{q}{k} $$ (7)

    式中: ${D_0} = {v_0} - \dfrac{q}{k}$${D_2} = \dfrac{{{M_0}}}{{2{\alpha ^2}EI}}$,均为常数。

    假定梁两端刚性固定,顶板无下沉回转,工作面面长为l,此时梁的边界条件为

    $$ v{|}_{x=\textstyle\frac{l}{2}}=0\text{,}\theta ={v}^{(1)}{|}_{x=\textstyle\frac{l}{2}}=0 $$ (8)

    结合式(3)、式(7)、式(8)求解可得:

    $$ \begin{gathered} {D_0} = \frac{{ - q}}{k}\frac{{{V_1}(u)}}{{{V_0}(u){V_1}(u) + {V_2}(u){V_3}(u)}} \\ {D_2} = \frac{{ - q}}{k}\frac{{{V_3}(u)}}{{{V_0}(u){V_1}(u) + {V_2}(u){V_3}(u)}} \\ \end{gathered} $$

    因此,岩梁的挠度表达式[18]

    $$ v = \frac{q}{k}\left[ {1 - \frac{{{V_1}(u){V_0}(\alpha x) + {V_3}(u){V_2}(\alpha x)}}{{{V_0}(u){V_1}(u) + {V_2}(u){V_3}(u)}}} \right] $$ (9)

    液压支架群组工作阻力为

    $$ F = Kv $$ (10)

    其中:$u = \dfrac{{\alpha l}}{2}$K为工作面支架刚度,kN/m;

    $$ \begin{gathered} \frac{{{V_1}(u)}}{{{V_0}(u){V_1}(u) + {V_2}(u){V_3}(u)}} = 2\frac{{{{\rm{ch}}}\; u\sin \;u + {{\rm{sh}}}\; u\cos \;u}}{{{{\rm{sh}}} (2u) + \sin (2u)}} \\ \frac{{{V_3}(u)}}{{{V_0}(u){V_1}(u) + {V_2}(u){V_3}(u)}} = 2\frac{{{{\rm{ch}}} \;u\sin \;u - {{\rm{sh}}} \;u\cos \;u}}{{{{\rm{sh}}} (2u) + \sin (2u)}} \\ \end{gathered} $$

    笔者代入小保当工作面地质力学参数,取直接顶厚度为4.71 m,基本顶厚度17.82 m,采高2.55 m,工作面顶板压力主要由基本顶决定,由弹性基础板力学模型[19]可取顶板载荷为1.5 MPa,支架中心距2.05 m,顶梁长度5 m,岩石容重25 kN/m3,顶板弹性模量为50 GPa,惯性矩为471 m4,支架刚度为200 MN/m。当工作面长分别取为250、300、350、400、450、500 m时,工作面长方向上顶板挠度及支架工作阻力变化趋势如图5所示,邻侧132201工作面长300 m,为便于对比,300、450 m时两曲线采用实线条。

    图  5  不同工作面长度顶板挠度及支架工作阻力
    Figure  5.  Roof deflection and working resistance of support with different working face length

    结果表明:随着工作面长度的增加,中部顶板下沉量逐渐增大,在增加到300 m后,中部下沉量减小,峰值区域逐渐向两端扩散,增加到350 m之后,中部两侧区域成为顶板最大下沉区域,中部相对变小,且随着面长继续增加,中部与中部两侧下沉量差值越大,演变成更加明显的W型三峰值形状。工作面液压支架群组工作阻力曲线与顶板挠度曲线相对应,支架工作阻力曲线由单峰值曲线演变为马鞍型M三峰值曲线,支架工作阻力峰值在16000 kN左右,在300 m后,中部峰值开始降低。可见,由于工作面横向跨度增大,两巷煤体对于工作面中部顶板的支承作用逐渐变弱,中部支架受高压力作用区域向两侧移近,进而使工作面支架群组工作阻力分布状态由单峰演变为多峰。

    现场实测在倾向方向132201工作面支架工作阻力为单峰型分布(图3),132202工作面支架工作阻力为M型分布(图6图7),与理论计算结果趋势一致。由图5可知,300 m后中部压力峰值开始下降,因此,拟将300 m与450 m时两工作阻力曲线交点作为支架压力分区的边界点。结果表明,工作面长450 m时,支架中部较低阻力分布范围100 m,涵盖工作面49台支架,中部两端高阻力区域分布范围各100 m,与下文现场实际支架工作阻力分布一致,认为该模型可为后续支架分区域开展增阻特性研究提供理论判据。

    图  6  支架工作阻力14 000 kN以上频率分布
    Figure  6.  Frequency distribution diagram of support working resistance above 14 000 kN
    图  7  来压期间工作面支架循环末阻力
    Figure  7.  End resistance of support working cycle during weighting

    支架循环末阻力频率分布的具体方法是将支架循环末阻力划分为N个区间,分别统计支架循环末阻力在各区间所占的百分比,正常支架合理的工作阻力分布应为一个近似的正态分布。支架在高阻力区频率分布大小、趋势在一定程度上可以表征来压期间工作面倾向方向顶板活动剧烈程度。

    基于小保当132202工作面支架工作阻力实测数据(2021-11-01—12-22)统计分析,涉及工作面220台液压支架。支架循环末阻力频率分布区间可划分为3个,分别为低阻区、正常阻力区、高阻区。低阻区支架支护阻力低于支架额定工作阻力的50%,区间分布0~8000 kN;高阻区支架支护阻力高于支架额定工作阻力的90%,区间分布14000 kN以上;正常阻力支架支护阻力分布为8000~14000 kN,工作面部分支架工作阻力频率分布见表1。当支架工作阻力大于14000 kN时,工作面处于来压状态,此时支架工作阻力在工作面倾向方向频率分布如图6所示,循环末阻力分布如图7所示。发现如下特征:

    表  1  202工作面支架工作阻力频率分布(限于篇幅间隔10架展示)
    Table  1.  Frequency distribution of working resistance of NO. 202 working face support (part)
    支架工作阻力频率分布/%
    低阻力(<8000 kN)8000~10000 kN10000~12000 kN12000~14000 kN高阻力(>14000 kN)
    101.7465.2732.990.010
    202.3143.9452.421.280.06
    302.4222.1557.3416.801.28
    402.4423.0746.7822.295.41
    501.9520.4646.2722.468.85
    602.7021.1147.1420.088.98
    702.5624.1945.2921.846.13
    802.2819.9443.7721.0612.96
    901.4421.2048.4722.366.52
    1002.9114.2146.8225.8110.26
    1103.4625.2246.8818.495.95
    1202.4921.1945.2324.576.52
    1304.1822.0851.2017.195.34
    1405.7825.7544.3317.706.44
    1501.7416.5245.2524.5111.98
    1602.2221.6048.4018.279.52
    1704.3724.3943.0720.148.04
    1803.0520.7944.9320.5010.72
    1903.9321.1349.9520.934.05
    2003.3420.3041.0724.3710.93
    2102.6624.2252.0817.513.54
    22016.3550.3227.103.852.38
    平均值3.1024.5346.2219.017.50
    下载: 导出CSV
    | 显示表格

    1)支架支护阻力小于8000 kN的平均占比为3.10%;支架支护阻力8000~10000 kN的平均占比为24.53%,10000~12000 kN的平均占比为46.22%,12000~14000 kN的平均占比为19.01%,正常阻力区的平均占比为89.76%;支架支护阻力大于14000 kN的平均占比为7.50%,工作面支架大部分时间处于正常阻力区,支护阻力频率呈正态分布。

    2)工作面倾向方向支架压力存在分区特性,支架工作阻力大于14000 kN时频率分布:10~40号支架为2.31%,45~90号支架平均为8.83%,95~145号支架为7.51%,150~205号支架为9.69%,210~220号支架为2.11%,表现为“低−高−中−高−低”的马鞍型分布特征,如图6所示。

    3)工作面45~90号支架平均末阻力为15283 kN,中部95~145号支架平均末阻力为15035 kN,中下部150~205号支架平均末阻力为15153 kN。三部分总体处于高压力状态,但中部相较于两侧较低,如图7所示;工作面机头10~40号支架、机尾210~220号支架的支架工作阻力整体处于低压力状态。

    综采工作面三机协同运动,每当采煤机经过后,支架会做出“降架−移架−升架”动作,可见随着采煤工序的进行,支架工作阻力存在周期形式变化,因此将支架工作阻力一个周期的变化过程定义为支架的一个工作循环,也可称为支架的一个增阻循环。目前分析支架载荷数据聚焦于时间加权工作阻力、初撑力、循环末阻力等指标,然而这几个指标仅能反映支架工作循环中初始及最终时刻压力,无法反映循环期间支架工作阻力变化过程。因此,笔者拟从支架工作循环内增阻趋势入手开展以下分析研究。

    基于该工作面存在的支架工作阻力分区特征,将工作面中部45~205号支架范围划分成45~90号支架、95~145号支架、150~205号支架3个区域。总共统计拟合了顶板来压期间支架增阻循环1004个,其中指数函数型增阻占比2.59% ,线性函数型增阻占比3.98% ,对数函数型增阻占比34.06%,复合函数型增阻为对数−指数型,占比59.36%。增阻曲线的拟合既方便定量分析支架增阻规律,也可以通过拟合函数预测支架工作阻力变化,预防顶板灾害发生。

    观察复合函数增阻曲线发现,增阻期间对数增长时间占比高达95%,指数增长占比不到5%,为3~5 min,表明在支架工作循环即将结束时,受采煤机割煤及邻架移架影响,支架控顶距增加且邻架压力转移,支架出现短时间的瞬时增阻。本工作面3部分区域内支架工作循环90%以上为对数型与对数−指数复合型增阻,因此对三区支架的两种类型增阻函数分别进行均化循环分析,探究三区支架增阻特性。

    受顶底板赋存条件、开采阶段、支护质量、采煤工艺等的影响,支架增阻曲线形态尤其复杂[20],同一支架不同割煤循环、同一割煤循环不同支架增阻曲线都各不相同,仅用几个支架几个工作循环的增阻趋势难以准确描述上方顶板运动特征,在此引入均化循环分析方法[21-22]。该方法原理是把多个支架不同工作循环进行各循环时刻的支架工作阻力均化求解,再将得到的工作阻力均值重新拟合成曲线,称为支架增阻均化曲线,以此研究支架与围岩相互作用关系。均化循环分析方法可将工作面支架诸多不同增阻类型的增阻曲线概化成一条增阻曲线,在文献[21]中已有详细描述,这里不再赘述,计算方法如下:

    对数型增阻函数均化公式:

    $$ \Delta F = \frac{{\displaystyle\sum\limits_{i = 1}^n {({b_i} + {c_i}\ln t)} }}{n} $$

    复合增阻函数均化公式:

    $$ \Delta F = \frac{{\displaystyle\sum\limits_{i = 1}^n {({b_i} + {c_i}\ln {t_1} + {a_i}{{\rm{e}}^{{d_i}{t_2}}})} }}{n} $$

    式中:$\Delta F$为支架增阻量,kN;aibicidi为拟合函数参数;n为拟合循环数量,个;t为支架增阻时间,s,其中t1t2用于区分复合型增阻支架两类函数的增阻时间,与t物理含义一致。

    考虑到工作面不同位置支架工作循环时间存在差异,且受现场各种因素影响不同割煤循环同一支架工作循环时间也不同,为便于后续分析需确定工作面每台支架理论工作循环时间,即按照作业规程仅考虑采煤机割煤速度时,每个支架的工作循环时间。小保当煤矿132202工作面作业规程规定当生产班取8 h时,生产班每班劳动定额为8刀,对应割煤速度为0.125 m/s,支架中心距为2.05 m,采煤机过单个支架的时间为16.4 s。当采煤机割煤由机头到机尾时,三部分区域支架工作循环时间分布为1443~2919 s、3083~4723 s、4887~6035 s,返回第二刀煤过程中,工作循环时间分布4231~5707 s、2427~4067 s、1115~2263 s,因此中上区域支架工作循环时间分布区间为1443~5707 s,中部区域为2427~4723 s,中下区域为1115~6035 s,此为三区支架理论工作循环时间的分布区间。

    三部分区域支架呈对数型增阻时,其均化曲线仍为对数函数,表现为先急增阻后趋于平缓,中上部区域增阻量最大,中部次之,中下部最小,三者增长趋势相差不大,具体均化曲线及函数式如图8所示。此种支架增阻情况下反映了工作面顶板由来压初期的顶板快速下沉,逐渐变为缓慢下沉。

    图  8  三区支架对数型增阻均化曲线
    Figure  8.  Homogenization curve of three zone support logarithmic resistance increase

    当支架呈对数−指数型增阻时,三部分区域均化结果存在明显差异,对现场实测支架工作循环时间进行箱型图分析,发现受工作面现场各种因素影响,采煤机沿倾向割煤平均速度小于作业规程中计算的速度,实测三部分区域支架工作循环时间范围均大于理论值计算时间范围,实际统计工作循环时间分布如图9所示。

    图  9  三区支架复合型增阻实际工作循环时间分布
    Figure  9.  Actual working cycle time distribution of three zone support compound resistance increase

    45~90号支架增阻均化曲线呈对数型增长,实际工作循环时间分布区间为1020~12648 s,对应瞬时增阻速率上下限为0.05~0.58,理论上增阻速率区间为0.10~0.41,该部分支架在来压期间基本特征为先急增阻后平缓,均化及拟合曲线如图10a所示。

    图  10  三区支架复合型增阻函数拟合
    Figure  10.  Function fitting of three zone support compound resistance increase

    95~145号支架均化曲线大体呈对数-指数型增长趋势,拐点时间为4656 s,实际工作循环时间分布区间为1860~6032 s,若循环结束时间位于4656 s前,则支架增阻呈对数型趋势,对应瞬时增阻速率区间为0.18~0.46,理论上增阻速率区间为0.18~0.35,特征为先急增阻再趋于平缓增阻;若循环结束时间位于4656 s后,支架增阻为对数−指数复合增长趋势,拐点后指数增长,对应增阻速率区间为0.69~0.90,理论上增阻速率区间为0.685~0.694,支架全工作循环时间内增阻特征为急增阻−平缓−急增阻,均化及拟合曲线如图10b所示,150~205号支架均化曲线呈高度拟合的对数−指数型增长趋势,拐点时间为5012 s,实际工作循环时间分布区间为1278~9932 s,与中部区域支架增阻类似,若循环结束时间位于5012 s前,支架仅为对数型增阻,实际增阻速率区间为0.15~0.57,理论上增阻速率区间为0.15~0.66;若循环结束时间位于5012 s后,则支架增阻为对数−指数复合增长,指数阶段实际增阻速率区间为0.94~4.13,理论上增阻速率区间为0.94~1.28,该区域支架全工作循环增阻特征同样表现为急增阻−平缓−急增阻,均化及拟合曲线如图10c所示。

    图8图11可见,三区支架单一对数型增阻时,均化曲线在工作循环时间内增阻量、增阻速率大小明显,增阻趋势基本一致;复合型增阻时,均化曲线存在3个交点,2个拐点,三者之间关系复杂,因而本部分侧重于对复合型增阻均化曲线进行分析。两种类型均化循环结果见表2

    图  11  三区支架复合型增阻均化曲线
    Figure  11.  Homogenization curve of three zone support compound resistance increase
    表  2  工作面倾向不同区域支架增阻均化循环结果
    Table  2.  Results of homogenization cycles of support increasing resistance in different areas of working face inclination
    支架编号均化函数式瞬时增阻速率
    45~90对数-指数ΔF=589.63ln t−1658.6589.63/t
    对数ΔF=1050.5ln t−3897.71050.5/t
    95~145对数-指数ΔF=852.68ln t−3758.6
    (t<4656 s)
    ΔF=1364.7e0.0002t
    (t>4656 s)
    852.68/t0.27e0.0002t
    对数ΔF=1129.9ln t−4843.71129.9/t
    150~205对数-指数ΔF=732.79ln t−3002.7
    (t<5012 s)
    ΔF=689.31e0.0003t
    (t>5012 s)
    732.79/t0.21e0.0003t
    对数ΔF=1169.6ln t−5246.31169.6/t
    下载: 导出CSV
    | 显示表格

    为便于描述,三部分均化曲线分别称之为曲线ABC,对应关系如图11所示,其中,AB之间存在交点EAC之间交点为FBC之间交点GG点位于理论循环时间区间前,是必然经过的点,在经过G时间点前,中部与中下部支架群组在增阻量、瞬时增阻速率方面大小基本一致,过G点后中部支架增阻量、瞬时增阻速率均大于中下部支架。

    EF两点存在于理论计算的工作循环结束时间区间。若支架工作循环结束时间分布在理论计算时间区间,当结束时间在E点前,中部、中下部支架增阻量均小于中上部区域,过E点后,中部支架增阻量开始大于中上部支架,且在之后拐点处瞬时增阻速率发生突变增大;曲线C过拐点后,支架瞬时增阻速率增大,过F点后支架增阻量、瞬时增阻速率均为三者中最大。仅比较理论循环结束时间上限时刻三区支架增阻量大小关系如下:中下部>中部>中上部。

    由于支架增阻量与时间有关,支架工作循环时间不同,各支架的增阻量、增阻趋势就不同。理论时间内,中下部支架受邻侧采空区影响,易出现较长时间的指数型急增阻现象,不利于现场顶板管理。现场受升架移架、设备检修等各种不确定因素影响,支架实际的工作循环时间更长,对中部及中下部支架增阻影响较大。计算实际与理论工作循环时间上限支架瞬时增阻速率的比值,中部及中下部区域支架比值分别为:1.3、3.2。可见,若中部及中下部支架处在较长的工作循环时间,随采煤机邻近支架,顶板活动剧烈,支架工作阻力急剧升高,易导致安全阀长时间开启,影响支架使用寿命,严重时甚至发生工作面压架事故。因此,优化工作面割煤速度,降低支架工作循环时间,可极大降低支架增阻速率及增阻量,提升工作面支架支护效果。

    1)超长工作面倾向方向顶板下沉及支架工作阻力分布趋势与一般长度工作面存在差异。随着工作面长度的增加,两巷煤体对中部顶板的支承减弱,中部峰值区域逐渐向两帮移近,最终演化成M型三峰值分布曲线。

    2)在450 m超长工作面倾向方向,实测支架工作阻力分布存在区域性:工作阻力大于14000 kN时,95~145号中部支架在工作阻力分布频率、平均末阻力上均小于中部两侧支架。实测数据分析与理论模型推导结果基本一致。

    3)工作面中部三区域支架增阻特性不同。当三区支架呈对数型增阻时,其均化曲线仍为对数函数,表现为先急增阻后趋于平缓;呈对数−指数型增阻时,中上部区域支架增阻均化曲线为对数函数,中部及中下部均化曲线为对数−指数型复合函数,表现出先急增阻然后趋于平缓最后急增阻的特征。

    4)支架实际与理论循环结束时刻的瞬时增长速率比值可达3.2,工作循环时间超过一定值,对数−指数复合增阻型支架会急速增阻,不利于顶板控制。优化工作面割煤速度,降低支架工作循环时间,可有效降低支架增阻量,避免高阻力状态下支架再次瞬时增阻,提升工作面支架支护效果。

  • 图  1   透水事故发生段地层

    Figure  1.   Formation in the section where a permeable accident occurs

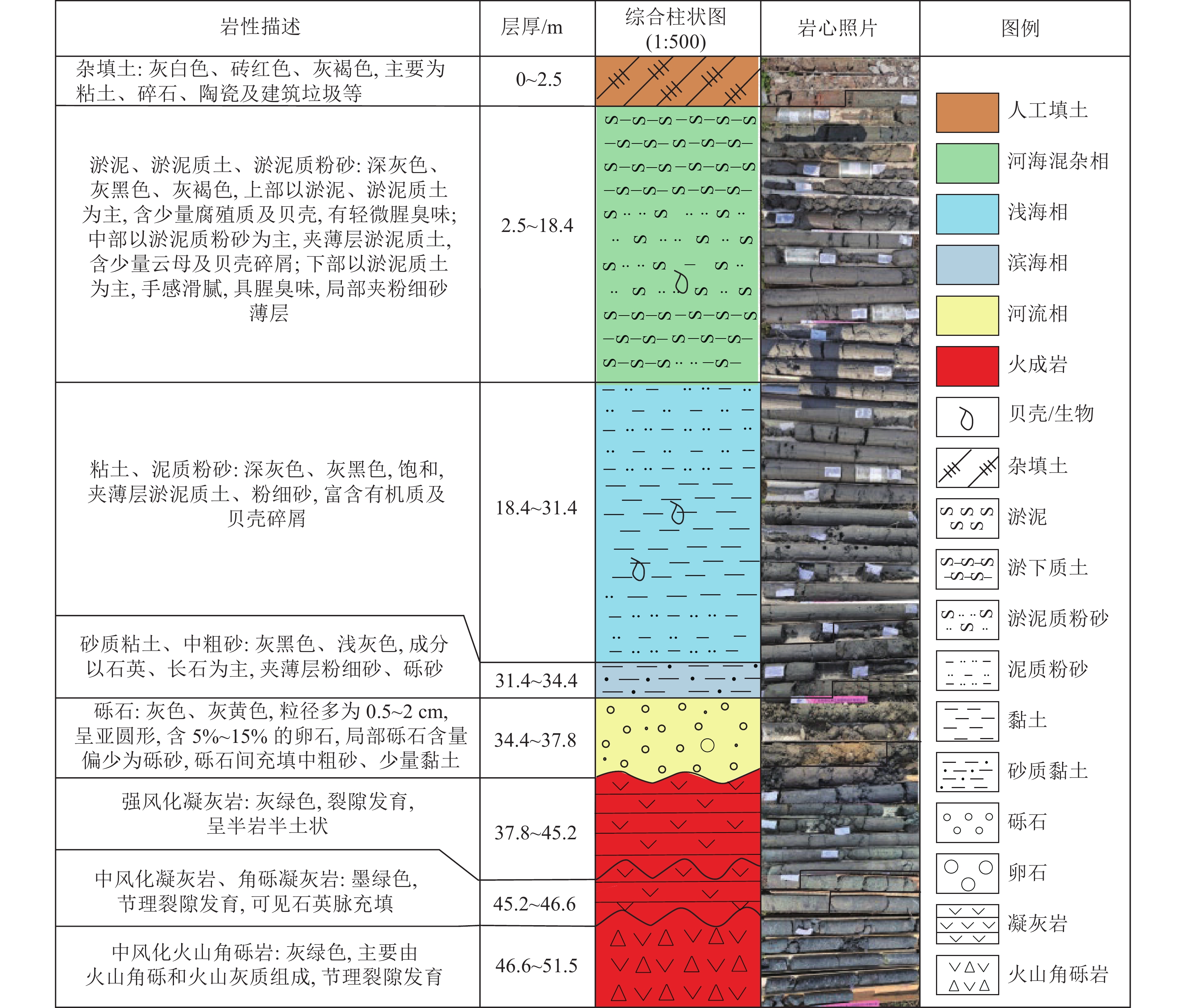

    图  2   典型钻孔(KZK-1)综合柱状图

    Figure  2.   Comprehensive histogram of typical borehole (KZK-1)

    图  3   研究区揭露第四系地层岩心照片

    Figure  3.   Core photos of exposed Quaternary strata in the study area

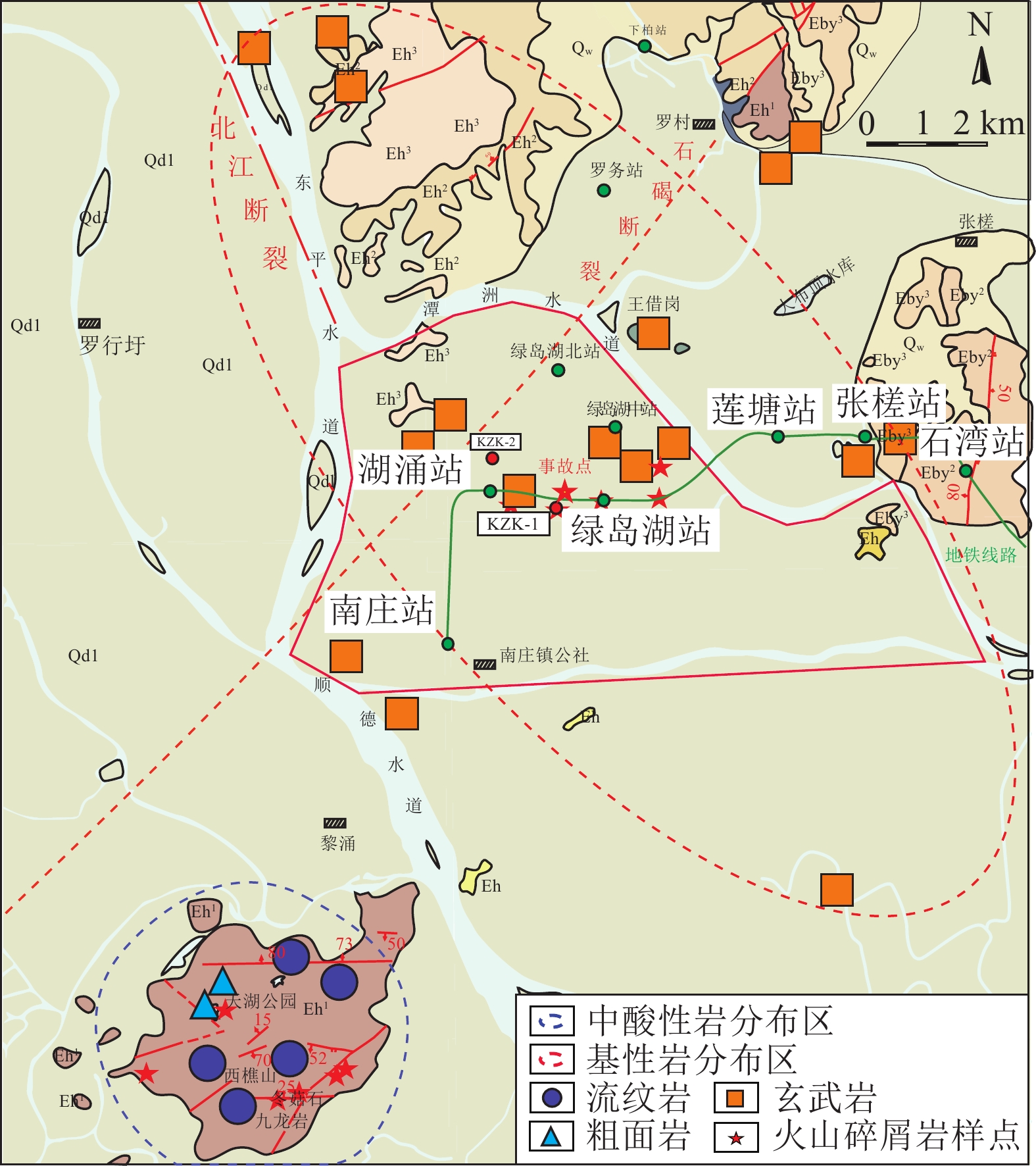

    图  4   研究区火山岩分布

    Figure  4.   Distribution map of volcanic rocks in the study area

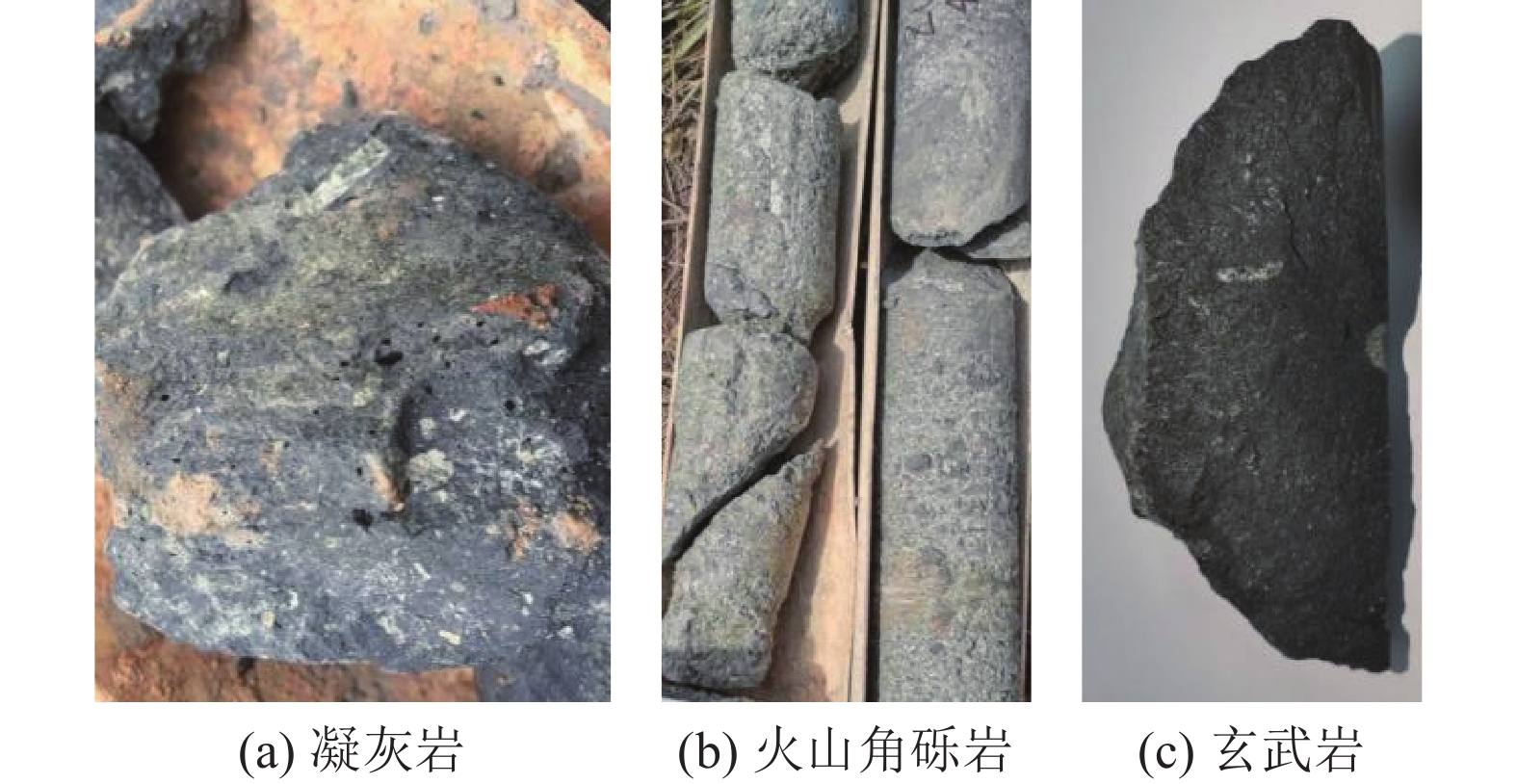

    图  5   火山岩野外岩样照片

    Figure  5.   Field rock sample photos of volcanic rocks

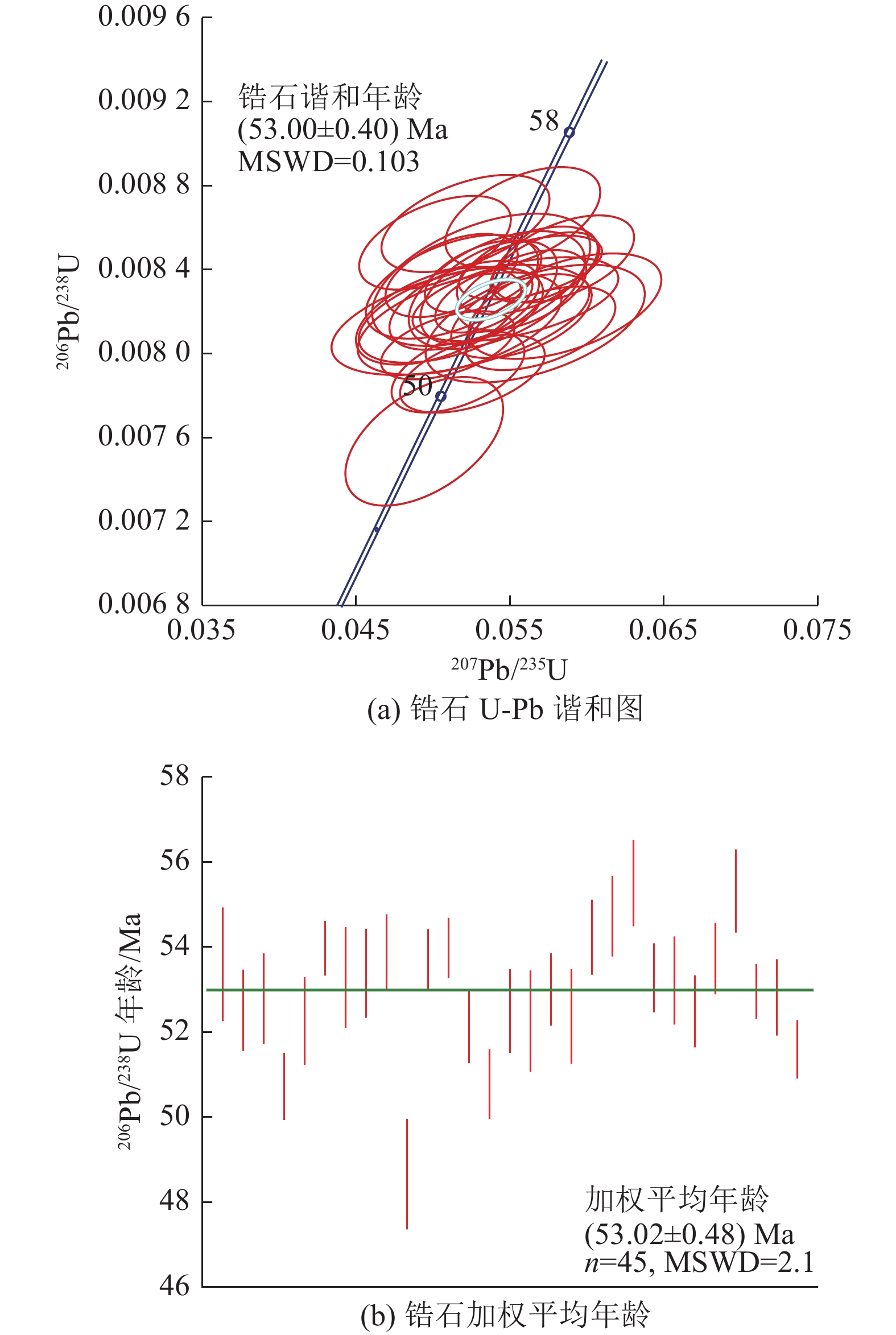

    图  6   火山岩锆石U-Pb定年结果

    Figure  6.   Zircon U-Pb dating results of volcanic rocks

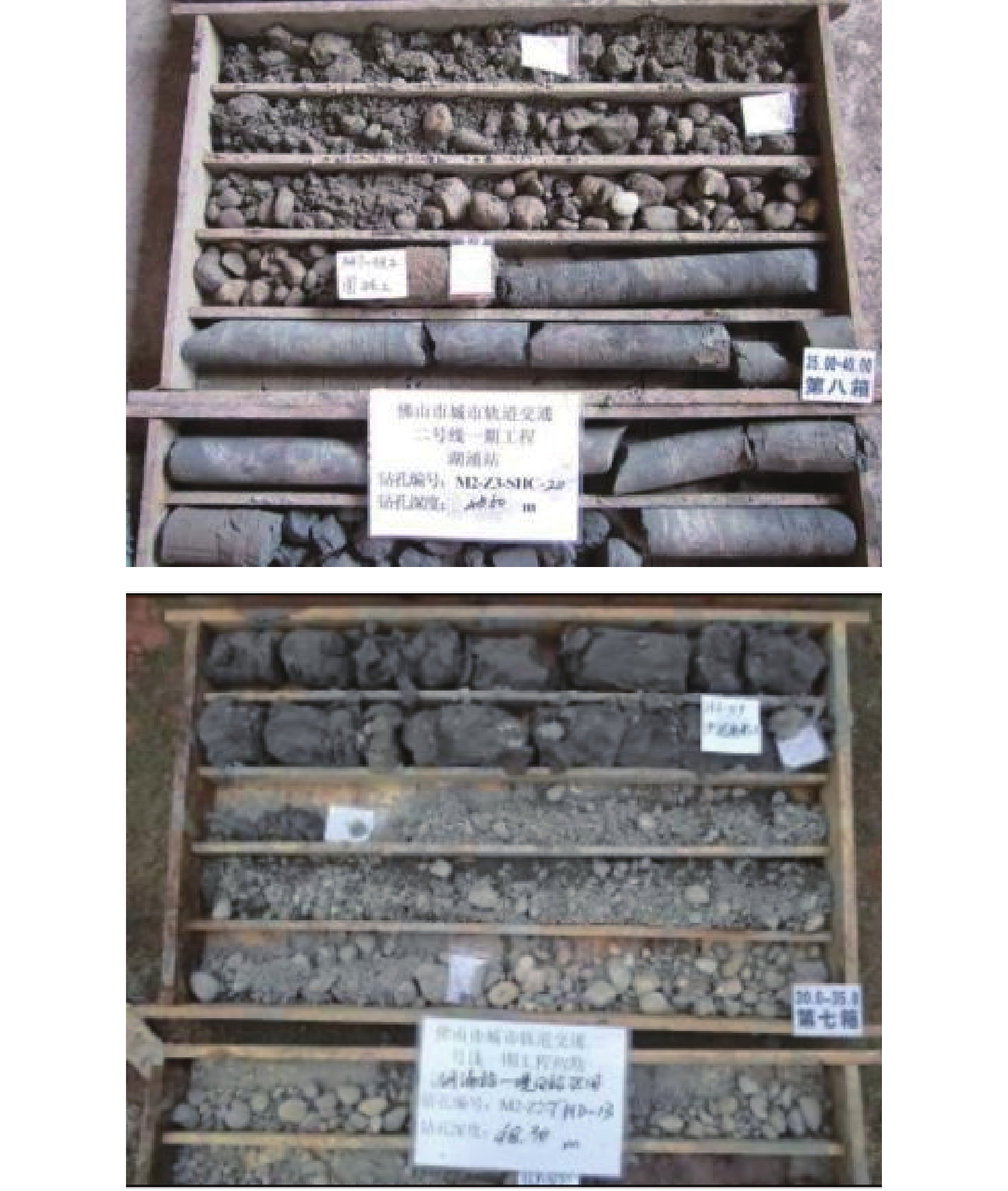

    图  7   钻遇古河道标志层岩心

    Figure  7.   Core photos of ancient channel marker layer drilled

    图  8   典型钻孔岩心纵切面图

    Figure  8.   Typical borehole core longitudinal section

    图  9   火山岩样品镜下鉴定图

    注:(+)正交偏光;(−)单偏光;Chl—绿泥石;Pl—斜长石;Q—石英

    Figure  9.   Microscopic identification of volcanic rock samples

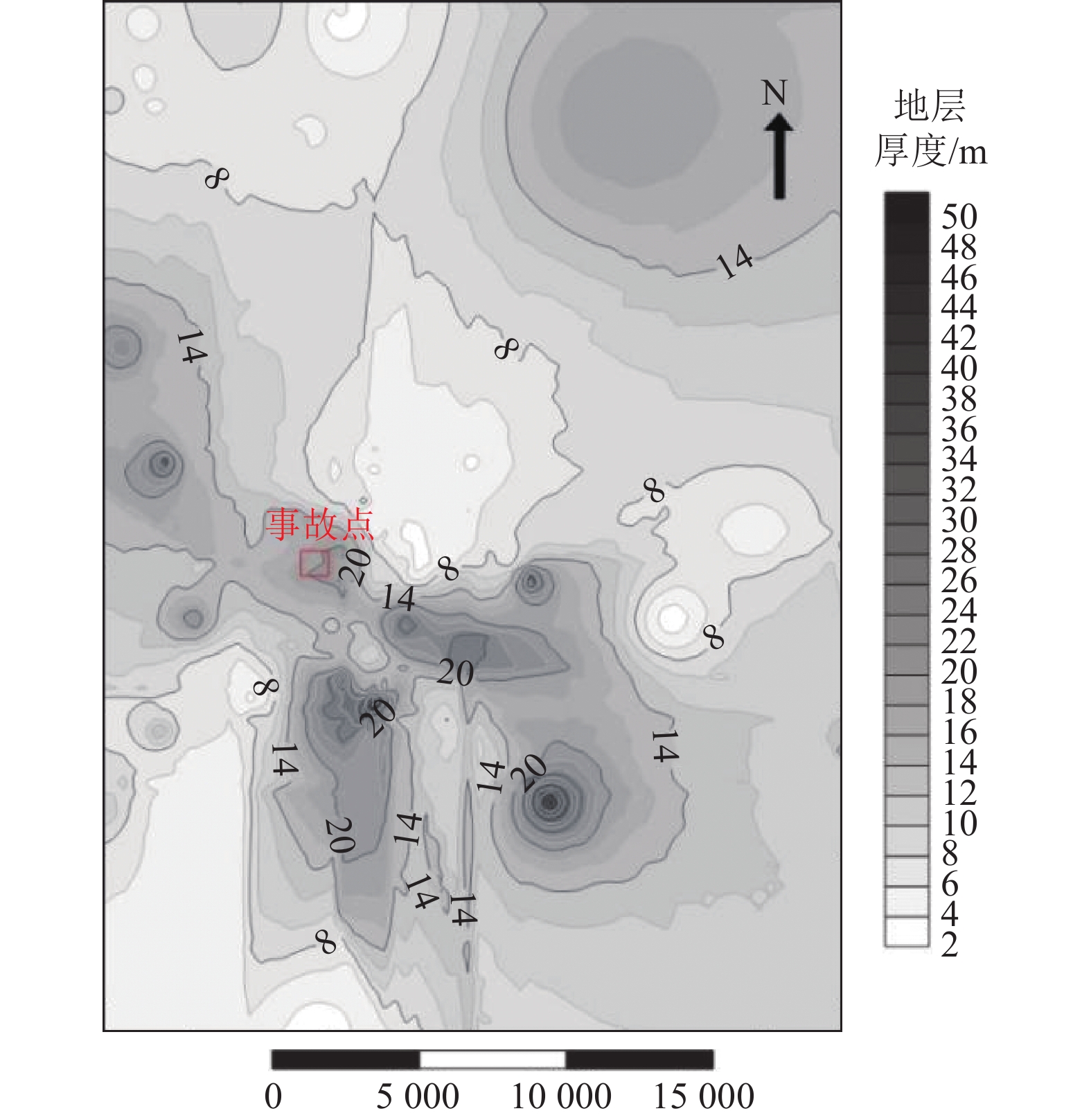

    图  10   研究区砂砾石、卵石层沉积等厚图

    Figure  10.   Sedimentary contour map of sand gravel and pebble layers in the study area

    图  11   低海平面时期古河道平面示意

    Figure  11.   Schematic diagram of ancient river channels during low sea level periods

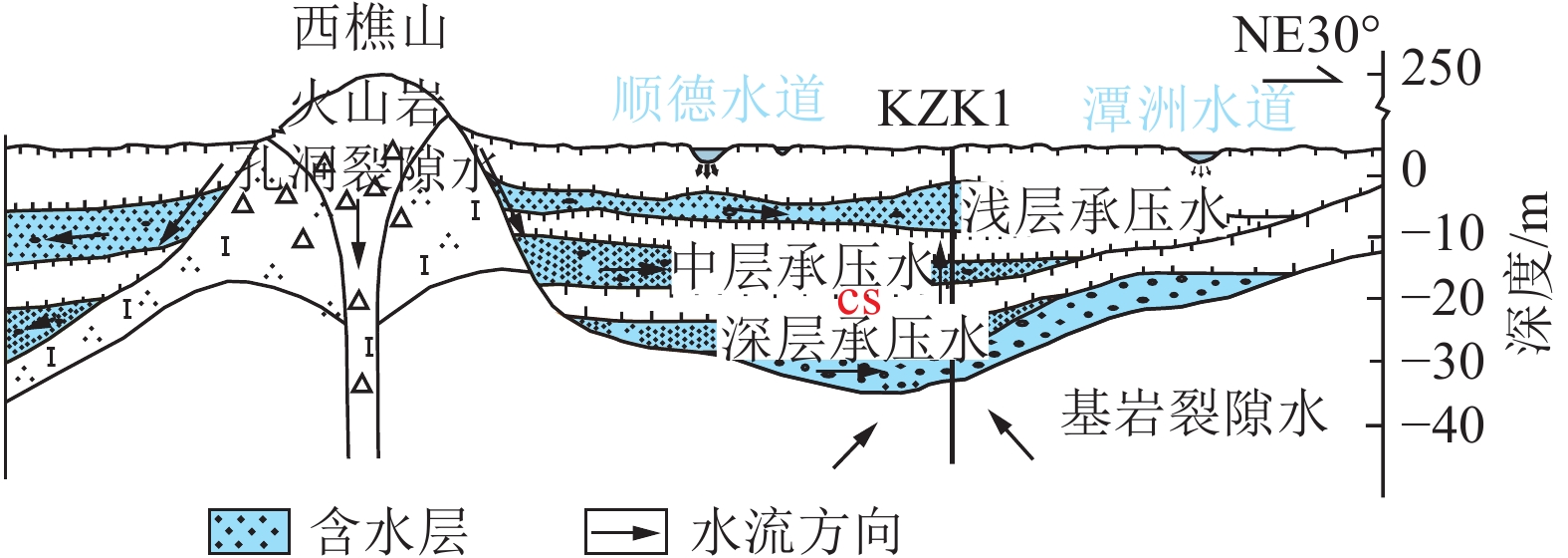

    图  12   研究区地下水水力联系示意(参考1∶50 000顺德市幅SW-NE地质剖面)

    Figure  12.   Schematic diagram of groundwater hydraulic connection (Refer to 1∶50 000 Shunde SW-NE geological section)

    表  1   研究区第四系地层渗透系数统计

    Table  1   Statistics of permeability coefficient of Quaternary strata in the study area

    序号试验
    地层
    工点渗透系数K/(m·d−1渗透性
    等级
    水文试验室内试验
    1淤泥、淤泥质土层湖涌停车场出入线0.000 1不透水
    湖涌站0.000 12不透水
    绿岛湖站0.000 06不透水
    2淤泥质粉砂(土)层湖涌站~绿岛湖站区间0.000 1不透水
    湖涌站0.038弱透水
    3粉细砂层南庄站1.276中等透水
    南庄站~湖涌站区间1.616中等透水
    南庄站~湖涌站区间1.248中等透水
    4中粗砂及圆砾层南庄站5.770中等透水
    南庄站~湖涌站区间7.856中等透水
    湖涌站~绿岛湖站区间8.463中等透水
    13.203强透水
    绿岛湖站8.140中等透水
    湖涌站~绿岛湖站区间事故案例区7.530中等透水
    注:含水层的透水性判别标准选用《城市轨道交通岩土工程勘察规范》(GB 50307—2012)。
    下载: 导出CSV

    表  2   研究区基岩水文地质试验结果统计

    Table  2   Statistics of bedrock hydrogeological test results in the study area

    序号工程抽水试验地层抽水试验渗透系数K/(m·d−1渗透等级
    1湖涌站~绿岛湖站区间事故案例地质背景研究强、中风化火山岩0.378弱透水
    2湖涌站详勘阶段工程勘察强风化泥质砂岩、砂岩0.124弱透水
    下载: 导出CSV
  • [1] 曲腾飞,王 媛. 软土地层中地铁隧道透水事故处理及修复工艺[J]. 都市快轨交通,2017,30(1):82−86.

    QU Tengfei,WANG Yuan. Permeable accident treatment and repair technology for subway tunnel in soft soil stratum[J]. Urban Rapid Transit,2017,30(1):82−86.

    [2] 姚志刚,郭建宁,方 勇,等. 强透水砂卵石地层泥水盾构掌子面塌方处理措施研究[J]. 施工技术,2017,46(13):119−122.

    YAO Zhigang,GUO Jianning,FANG Yong,et al. Study on treatment measures for face collapse of slurry shield in strong permeable sandy cobble stratum[J]. Construction Technology,2017,46(13):119−122.

    [3] 苏秀婷. 青岛地铁富水砂层隧道开挖施工风险与变形规律研究[D]. 青岛: 中国海洋大学, 2012.

    SU Xiuting Research of tunnel excavation risk and settlement in water-enriched sand layers of Qingdao metro[D]. Qingdao: Ocean University of China, 2012.

    [4] 秦新春. 隧道盾构开挖事故统计与开挖过程数值模拟[D]. 廊坊: 防灾科技学院, 2020.

    QIN Xinchun. Statistics of tunnel shield excavation accidents and numerical simulation of excavation process[D]. Langfang: Institute of Disaster Prevention, 2020.

    [5] 尹建滨,范士凯,陶宏亮等. 降水疏干法处理高承压含水层突涌事故的辨析−以武汉地铁复兴门站盾构突涌事故为例[J]. 四川建材,2016,42(8):121−123.

    YIN Jianbin,FAN Shikai,TAO Hongliang,et al. Analysis on the treatment of sudden surge accidents in high pressure aquifers using precipitation and drainage method: taking the shield tunnel surge accident at Fuxingmen station of Wuhan metro as an example[J]. Sichuan Building Materials,2016,42(8):121−123.

    [6] 陈孟乔. 高水压砂土地层中泥水盾构隧道开挖面失稳机理与风险评估研究[D]. 北京: 北京交通大学, 2014.

    CHEN Mengqiao. Study on instability mechanism and risk assessment of slurry shield tunneling face in sands under high hydraulic pressure[D]. Beijing: Beijing Jiaotong University, 2014.

    [7] 曾一凡,武 强,赵苏启,等. 我国煤矿水害事故特征、致因与防治对策[J]. 煤炭科学技术,2023,51(7):1−14.

    ZENG Yifan,WU Qiang,ZHAO Suqi,et al. Characteristics, causes, and prevention measures of coal mine water hazard accidents in China[J]. Coal Science and Technology,2023,51(7):1−14.

    [8] 黄学军,杨艳玲. 南昌地铁泥水盾构穿越赣江风险分析及其控制措施[J]. 公路交通技术,2016,32(2):112−116.

    HUANG Xuejun,YANG Yanling. Analysis for risks of slurry shield in Nanchang metro crossing Ganjiang River and control measures[J]. Technology of Highway and Transport,2016,32(2):112−116.

    [9] 李希元,闫静雅,孙艳萍. 盾构隧道施工工程事故的原因与对策[J]. 地下空间与工程学报,2005(6):968−971.

    LI Xiyuan,YAN Jingya,SUN Yanping. Causes and countermeasures of shield tunnel construction accidents[J]. Chinese Journal of Underground Space and Engineering,2005(6):968−971.

    [10] 张瑾. 青岛富水砂层隧道变形机理及其控制对策研究[D]. 北京: 中国矿业大学(北京), 2013.

    ZHANG Jin. Deformation mechanism and its control strategy for water-rich sand stratum in tunnels of Qingdao[D]. Beijing: China University of Mining and Technology, 2013.

    [11] 陈帆, 王迎超, 郑顺华. 地铁隧道涌水涌砂诱发地面塌陷的大型模型试验研究[J/OL]. 土木工程学报: 1−11[3-08-09]. DOI: 10.15951/j.tmgcxb.22060564.

    CHEN Fan, WANG Yingchao, ZHENG Shunhua. Large scale model experiment of ground collapse induced by water and sand gushing in subway[J/OL]. China Civil Engineering Journal: 1−11[2023-08-09]. DOI: 10.15951/j.tmgcxb.22060564.

    [12] 罗俊兴. 高富水砂层中地下工程涌水涌砂引起的土体渗流侵蚀试验研究[D]. 广州: 华南理工大学, 2020.

    LUO Junxing. Experimental study on internal erosion caused by water gushing and sand gushing of underground engineering in high water-rich sand layer[D]. Guangzhou: South China University of Technology, 2020.

    [13] 杨伟彬,何 斌,尼玛央金,等. 珠江三角洲中南部第四系沉积特征和古河道变迁[J]. 化工矿产地质,2022,44(4):328−334.

    Yang Weibin,HE Bin,NIma Yangjin,et al. Quaternary sedimentary characteristics and palaeo-channel evolution in the central and southern Pearl River Delta[J]. Geology of Chemical Minerals,2022,44(4):328−334.

    [14] 万语. 珠江三角洲南沙地区第四系特征与活动断裂分析[D]. 北京: 中国地质大学(北京), 2021.

    WANG Yu. Characteristics of the Quaternary Stratigraphy and Quaternary active faults in the Nansha area of the Pearl River Delta[D]. Beijing: China University of Geosciences (Beijing ), 2021.

    [15] 陈盼盼. 三水盆地晚白垩世—始新世火山—沉积序列对南海北缘构造演化的响应[D]. 北京: 中国地质大学(北京), 2018.

    CHEN Panpan. The response of Late Cretaceous-Eocene volcano and sedimentary sequence in Sanshui Basin to the tectonic evolution of the northern margin of South China Sea[D]. Beijing: China University of Geosciences (Beijing), 2018.

    [16] 张纯一. 三水盆地古近系碎屑沉积及其对南海陆内裂谷阶段的反映[D]. 北京: 中国地质大学(北京), 2017.

    ZHANG Chunyi. Paleogene clastic deposits of Sanshui Basin and their response to the continental rift stage of the South China Sea[D]. Beijing: China University of Geosciences, 2017.

    [17]

    CHEN Peijia,FANG Nianqiao,YUAN Xiaobo. Geochemical insights from clinopyroxene phenocrysts into the magma evolution of an alkaline magmatic system from the Sanshui Basin, South China[J]. Minerals,2021,11(11):1295. doi: 10.3390/min11111295

    [18] 张 煜,方念乔. 广东三水盆地玄武岩源区特征与南海早期演化[J]. 海洋地质与第四纪地质,2021,41(3):95−113.

    ZHANG Yu,FANG Nianqiao. Source characteristics of basalts in Sanshui Basin and the early tectonic evolution stage of the South China Sea[J]. Marine Geology & Quaternary Geology,2021,41(3):95−113.

    [19] 孙和平. 三水盆地西樵山火山岩研究[D]. 北京: 中国地质大学(北京), 2019.

    SUN Heping. Research on Xiqiaoshan volcanic rocks in Sanshui Basin[D]. Beijing: China University of Geosciences, 2019.

    [20] 黄 畅,王永红,杨清书,等. 珠江三角洲河网流量的时空变化及影响因素[J]. 中国海洋大学学报(自然科学版),2022,52(5):97−106.

    HUANG Chang,WANG Yonghong,YANG Qingshu,et al. Spatiotemporal variation of discharge and its influencing factors in the Pearl River Delta network area[J]. Periodical of Ocean University of China,2022,52(5):97−106.

    [21] 张周良,王芳华. 广东三水盆地第四纪网状河沉积特征[J]. 沉积学报,1997(4):60−65.

    ZHANG Zhouliang,WANG Fanghua. Sedimentary of Quaternary anastomosing river systems in the Sanshui Basin, Guangdong, China[J]. Acta Sedimentologica Sinica,1997(4):60−65.

    [22] 王晓静. 珠江三角洲晚第四纪沉积环境与古气候研究[D]. 广州: 中山大学, 2010.

    WANG Xiaojing. Late Quaternary sedimentary environment and paleoclimate of Pearl River Delta[D]. Guangzhou: Sun Yat-sen University, 2010.

    [23] 竺维彬, 鞠世健, 王晖, 等. 复合地层中的盾构施工技术[M]. 北京: 中国建筑工业出版社, 2020.
    [24] 韦 惺,吴超羽. 珠江三角洲沉积体与河网干流河道的形成发育[J]. 海 洋学报,2018,40(7):66−78.

    WEI Xing,WU Chaoyu. The formation and development of the deposition bodies and main channels in the Zhujiang River Delta[J]. Haiyang Xuebao,2018,40(7):66−78.

    [25] 时硕. 珠江三角洲顺德平原全新世沉积环境演变及人类活动记录[D]. 上海: 华东师范大学, 2022.

    SHI Shuo. Holocene depositional environment evolution and human activity records in the Shunde Plain, Pearl River Delta[D]. Shanghai: East China Normal University, 2022.

  • 期刊类型引用(3)

    1. 邢有望,李明忠,张金虎,闫汝瑜,刘江斌. 基于矩阵位移法的超长工作面顶板挠度分布研究. 煤炭科学技术. 2025(05): 39-51 . 本站查看
    2. 孙俊明,侯增平,徐宏强. 超长工作面液压支架关键参数设计及效益分析. 陕西煤炭. 2024(08): 72-77 . 百度学术
    3. 白云虎,刘涛涛,李苏珍,宗程. 近水平煤层超长工作面合理宽度取值范围研究. 能源与环保. 2024(07): 243-253 . 百度学术

    其他类型引用(3)

图(12)  /  表(2)
计量
  • 文章访问数:  92
  • HTML全文浏览量:  17
  • PDF下载量:  37
  • 被引次数: 6
出版历程
  • 收稿日期:  2023-05-05
  • 网络出版日期:  2023-08-15
  • 刊出日期:  2023-05-31

目录

/

返回文章
返回
